DCE-D-3-20-20-PP-C9
DCE-D DIN 3015-3 Doppelrohrschellen
Lt: 1-2 Wochen Alle Größen und Varianten von DCE-D
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

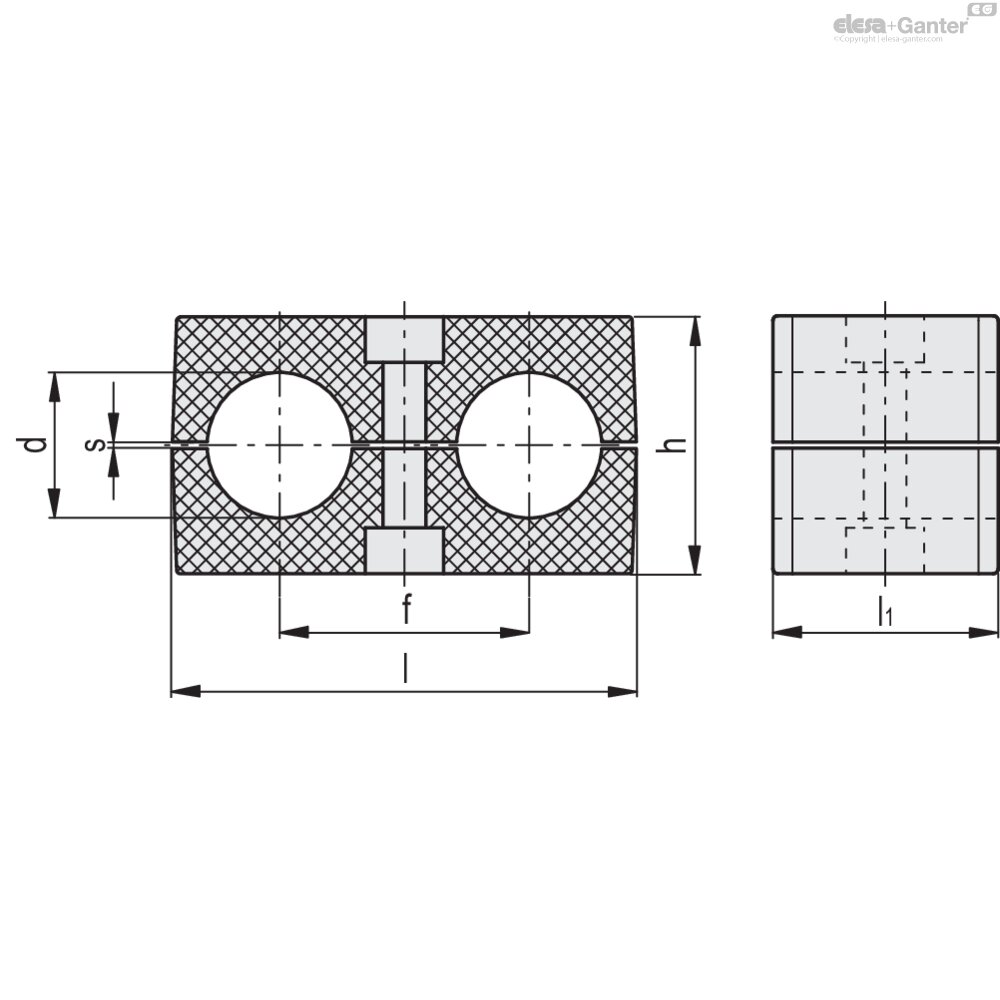

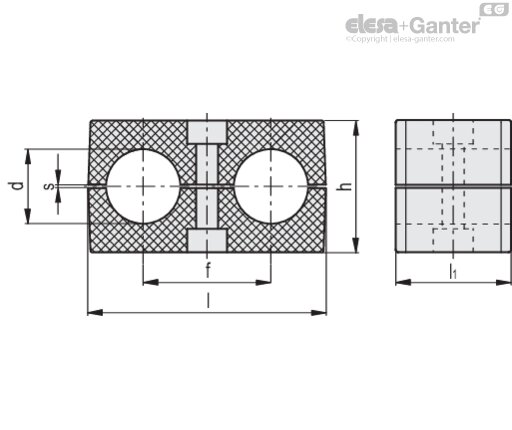

Technisches Datenblatt
Technische Daten
- Katalog
- 570423-C9
- Gruppe
- 3
- d
- 20
- f
- 36
- l
- 67
- l1
- 30
- h
- 37
- s
- 1
- Befestigung mit Schrauben
Metric - M 8
- Befestigung mit Schrauben
UNC - 5/16-18
- 16
Material
Thermoplast (Polypropylen, PP), hohe UV-Beständigkeit, RAL 9005, schwarz.
Standardausführung
Eine Befestigungsbohrung für Sechskantschraube
Betriebstemperatur
Von -30 °C bis +90 °C.
Funktionen und Anwendungen
Die Doppelrohrschellen gemäß DIN 3015-3 ermöglichen die sichere, parallele Befestigung von starren Rohren oder flexiblen Kabeln und reduzieren Vibrationen und Geräusche.
Insbesondere definiert die Norm spezifische Referenzgruppen je nach den Gesamtabmessungen der Klemmverbinder.
Die Tabelle zeigt die Referenz zwischen der DIN-3015-3-Gruppe und der entsprechenden DCE-D-Gruppe.
Die spezielle Innenrändelung der beiden Schellenhälften sorgt für hohe Griffigkeit zwischen Schelle und Rohr und gewährleistet somit eine hohe Stabilität.
Sie werden in der Industriehydraulik als Befestigungssystem für den Aufbau von starren Rohrleitungen (für Flüssigkeiten oder Gase) eingesetzt.
Darüber hinaus in der Mobilhydraulik (Erdbewegungsmaschinen, landwirtschaftliche Fahrzeuge) für den Aufbau von Hydraulik- oder Pneumatikanlagen mit flexiblen Schläuchen oder Kabeln.
Sie kommen auch im Eisenbahn- und Schifffahrtssektor zum Einsatz.
Siehe Technische Daten der Rohrschellen.
| Referenz zwischen der DIN-3015-3-Gruppe und der DCE-D Gruppe | |||||
|---|---|---|---|---|---|
| DIN-3015-3 Gruppe | 1 | 2 | 3 | 4 | 5 |
| DCE-D Gruppe | 1 | 2 | 3 | 4 | 5 |
Ausführungen auf Anfrage
- Rohrschellen mit verschiedenen Durchmessern.
- Verschiedene Werkstoffe und Farben.
