VLS.55 B-M8-LP
VLS-B-LP Buchse, Gewinde-Sackloch
Lt: 1-2 Wochen Alle Größen und Varianten von VLS-LP
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

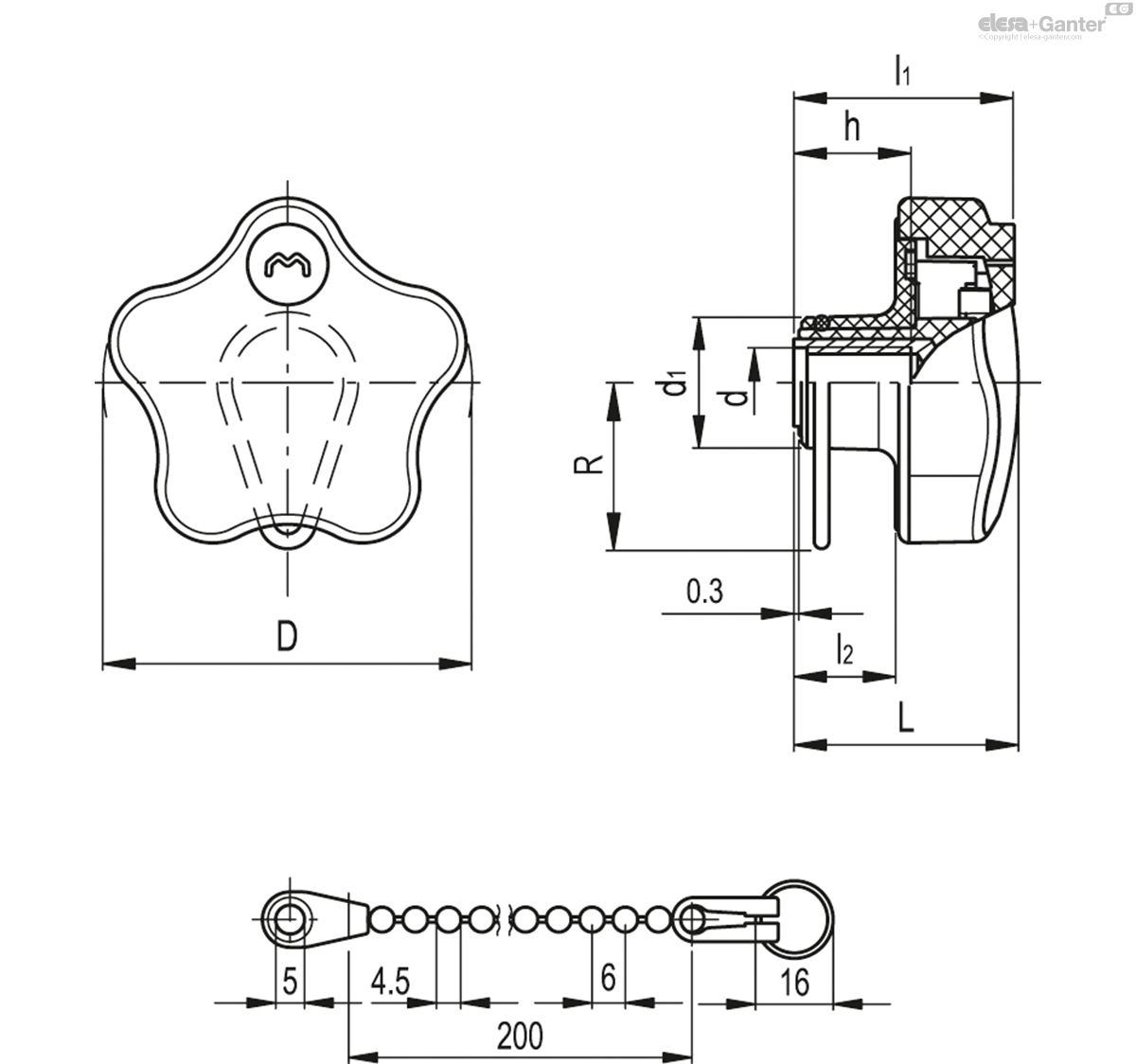

Technisches Datenblatt
Technische Daten
- Katalog
- 76471
- D
- 55
- d
- M8
- L
- 33
- d1
- 19
- l1
- 32
- l2
- 15
- h
- 13
- R
- 22.5
- 43
Griffkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt, mit Sicherheits-Steckprofil für Schlüssel
Einfüllsieb
Kunststoff Thermoplast (Polyamid PA), mit Griffkörper ultraschallverschweißt
Rastelement
Kunststoff Thermoplast (Polyacetal POM), schwarz, matt
Lenkgabel und Kette
Ringöse Kunststoff Thermoplast (Polyacetal POM), schwarz.
Ring Edelstahl, NERINOX.
Kugelkette und Kupplungsköpfe Kunststoff Thermoplast (Polyacetal POM), schwarz, matt
Befestigung mittels einer selbstschneidenden Schraube Ø4,8 mm UNI EN ISO 7050 oder M5 Senkkopfschraube UNI EN ISO 10642.
Standardausführungen
- VLS-B-LP: Buchse Messing, Gewinde-Sackloch.
- VLS-SST-p-LP: Gewindestift, Edelstahl 1.4301, abgerundetes Ende nach UNI EN ISO 947:4753 (siehe Technische Daten).
Sicherheitsschlüssel (separat zu bestellen)
- CSN Kunststoff Thermoplast (POM) Schlüssel, rot, klappbar, mit nichtrostendem Edelstahl-Sperrprofil.
- CSF Kunststoff rot, mit nichtrostendem Edelstahl-Sperrprofil.
Auf Anfrage und ab ausreichender Menge können die Sicherheitsschlüssel auch in schwarz geliefert werden.
Sicherheitsvorrichtung
Sicherheits-Sterngriffe VLS. verhindern das Lösen durch unbefugte Personen.Der Spannvorgang erfolgt wie bei einem normalen Sterngriff. Zum Lösen muss der Schlüssel eingesteckt werden.
- Spannen: erfolgt wie bei einem normalen Sterngriff, ohne Schlüssel
- Lösen: Sicherheitsschlüssel einstecken und aufschrauben
Funktionen und Anwendungen
Da der Abdeckflansch mit dem Griffkörper ultraschallverschweißt ist, wird das Eindringen von Schmutz verhindert.
Der Sterngriff ist durch seine Sicherungskette verliersicher.
Die elastische Ringöse sitzt in der Nut im Griff und kann sich frei drehen.
Die Kugelkette ist durch einen doppelten Stahl-Ring mit der elastisches Ringöse verbunden.
