9845-3-20-B-HSS

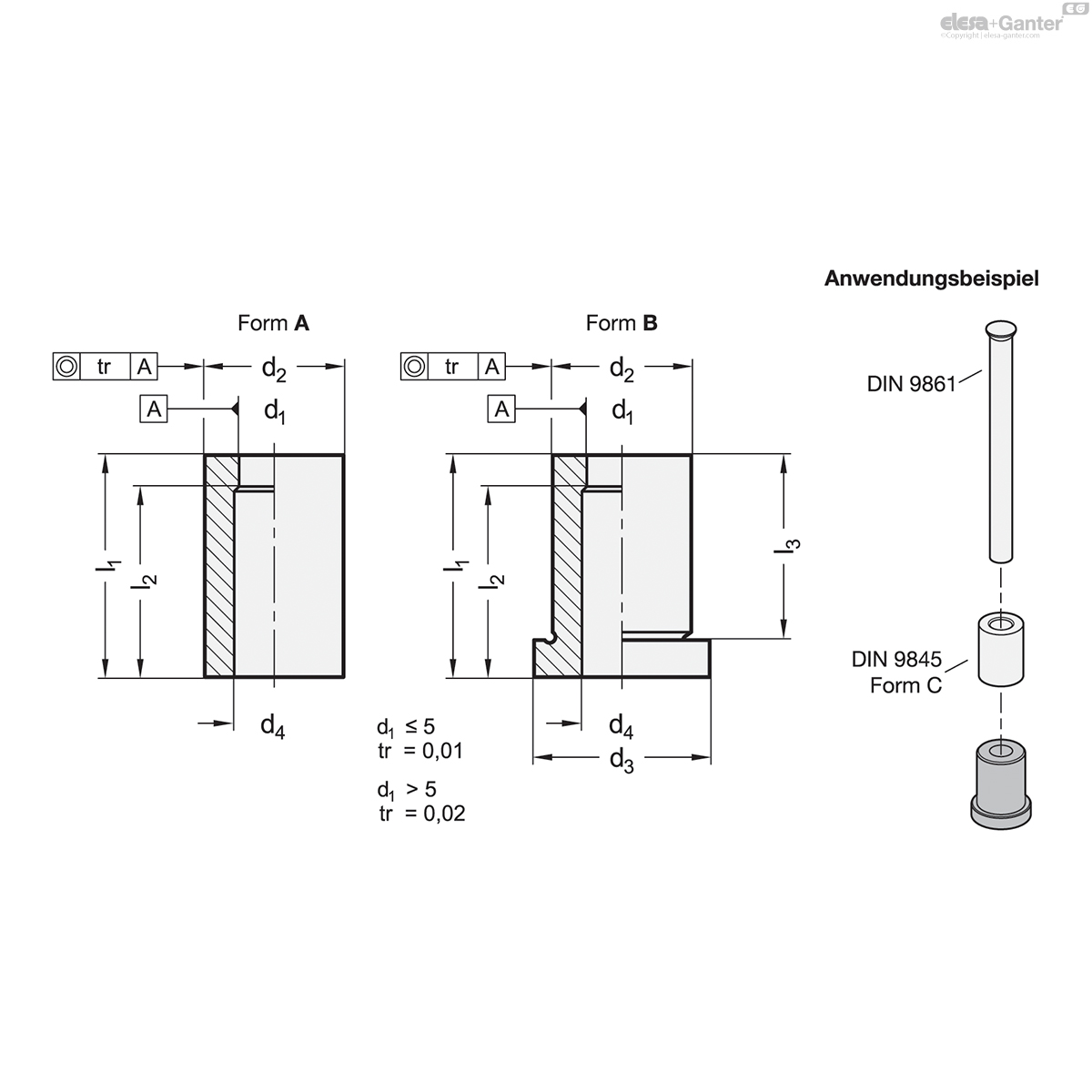

Schneidbuchsen DIN 9845 (Form A, B) werden z. B. in Kombination mit Schneidstempeln DIN 9861 in Stanzwerkzeugen verwendet. Bei der Auswahl der Schneidbuchse muss der benötigte Schneidspalt beachtet werden, welcher vom zu stanzenden Werkstoff und der Materialstärke abhängt. Der Durchmesser d₄ ist größer als die Schneidbohrung d₁ und ermöglicht so ein sicheres Auswerfen des ausgestanzten Teils. Schneidbuchsen können nach Bedarf bearbeitet und mit einer anwendungsspezifischen Geometrie versehen werden.

Positionierbuchsen DIN 9845 (Form C) werden als Stempelführungsbuchsen verwendet. Sie eignen sich aber auch zum Führen und Positionieren z. B. von Positionierstiften alternativ zu Bohrbuchsen DIN 172/ DIN 179 wenn das Toleranzfeld näher am Nennmaß liegen soll. Der Außendurchmesser der Positionierbuchse mit Toleranz n6 ergibt in Kombination mit einer Aufnahmebohrung mit Toleranz H7 eine Übergangspassung.
