3124-24-12,5-K-AL
GN 3124 Steckschlüsseleinsätze
Lt: 1-2 Wochen Alle Größen und Varianten von GN 3124
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

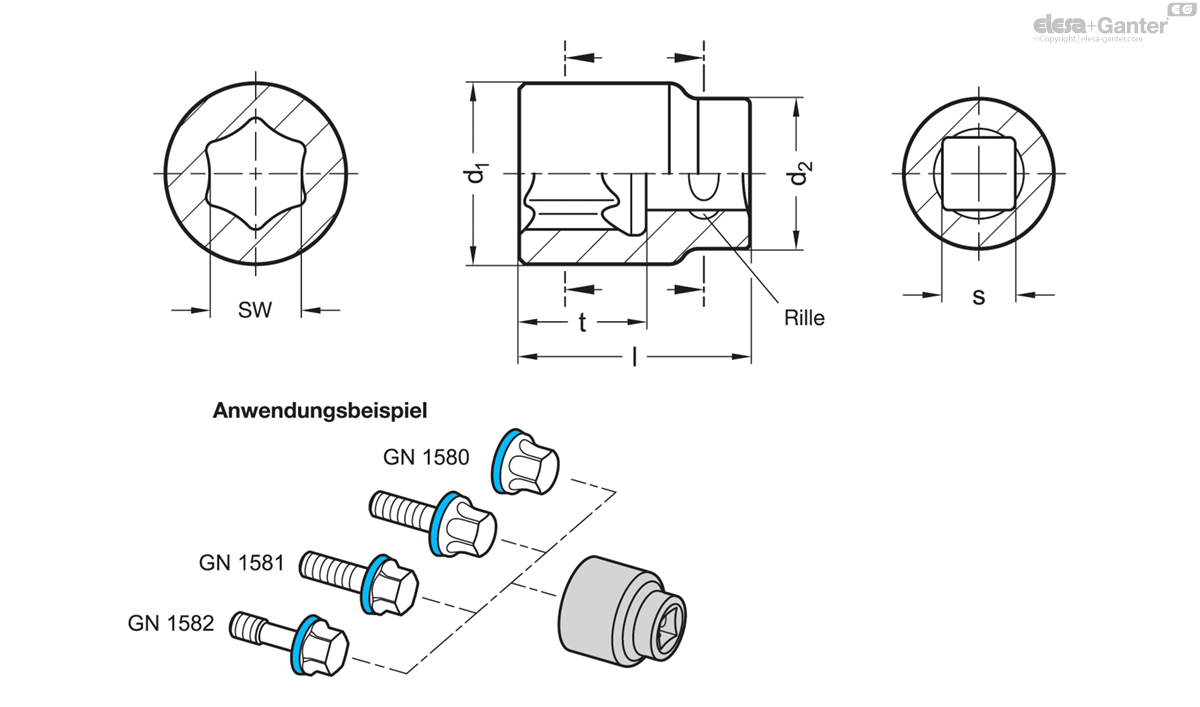

Technisches Datenblatt
Technische Daten
- Katalog
- GN 3124-24-12,5-K-AL
- A/F
For hex size - 24
- s Nominal size of square driver as per
DIN 3120 - 12.5
- s
corresponds to inch - 1/2
- d1
- 40
- d2
- 30
- Length l
- 43
- t
- 27
- Max. torque
in Nm - 94
- For screws/nuts
GN 1580 - M 16
- 79
Kennzeichen
Kennzeichen
- K: kurze Ausführung
Aluminium AL
Aluminium AL
Steckschlüsseleinsätze GN 3124 werden zum Montieren der in der Tabelle aufgeführten Hygienic Design Normelemente eingesetzt. In Verbindung mit dem verwendeten Werkstoff Aluminium überträgt die gerundete Sechskantgeometrie der Schlüsselflächen das Drehmoment beschädigungsfrei auf den Schraubenkopf.
Wenn die angegebenen Drehmomente eingehalten werden, erreichen die Steckschlüsseleinsätze eine hohe Lebensdauer. Der Antrieb erfolgt mit handelsüblichen Ratschen bzw. Umschaltknarren mit Vierkantaufnahme.
