TCC-SJD-18-S14-C33

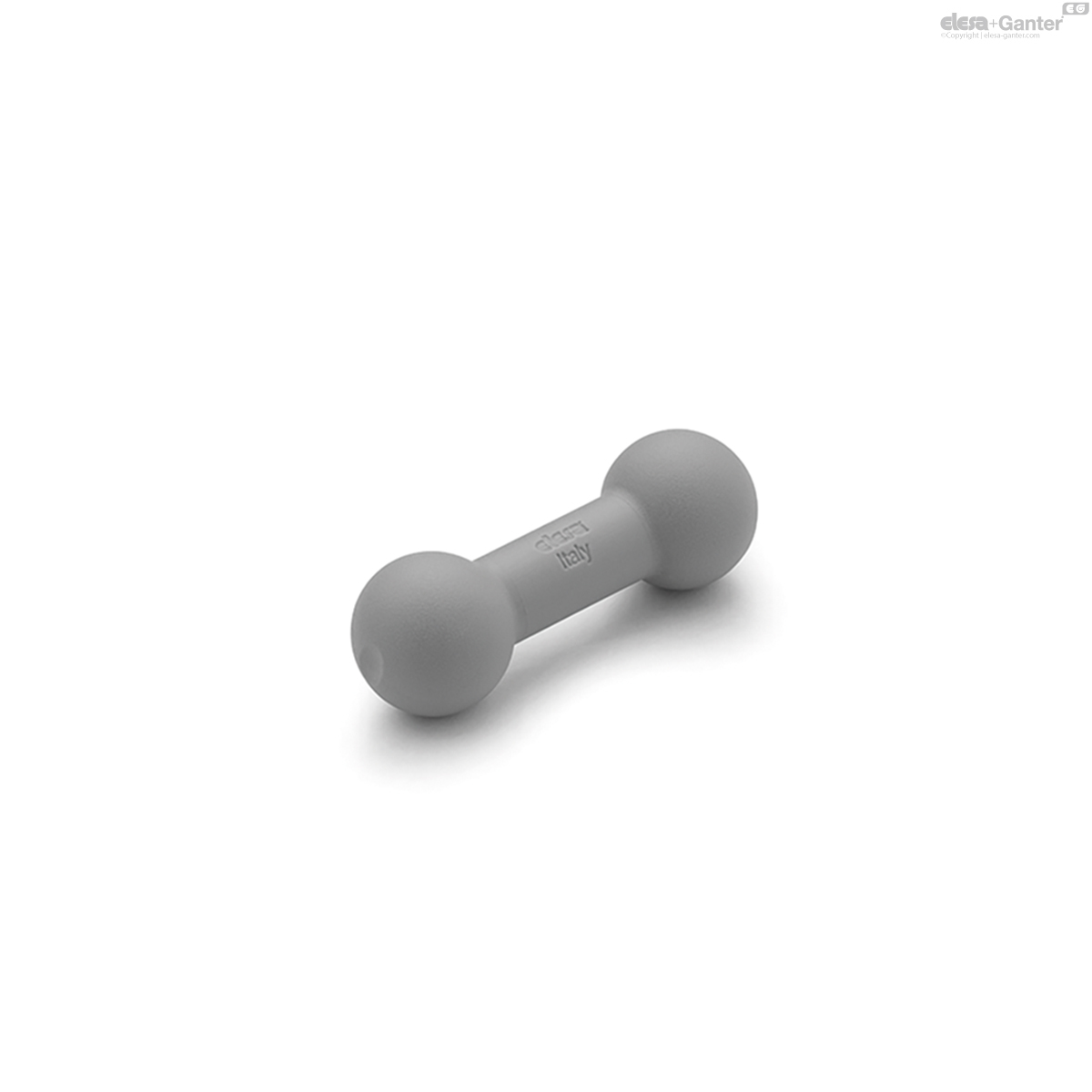

TCC-SJD Doppel-Kugelgelenk
Lt: 1-2 Wochen Alle Größen und Varianten von TCC-SJD
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

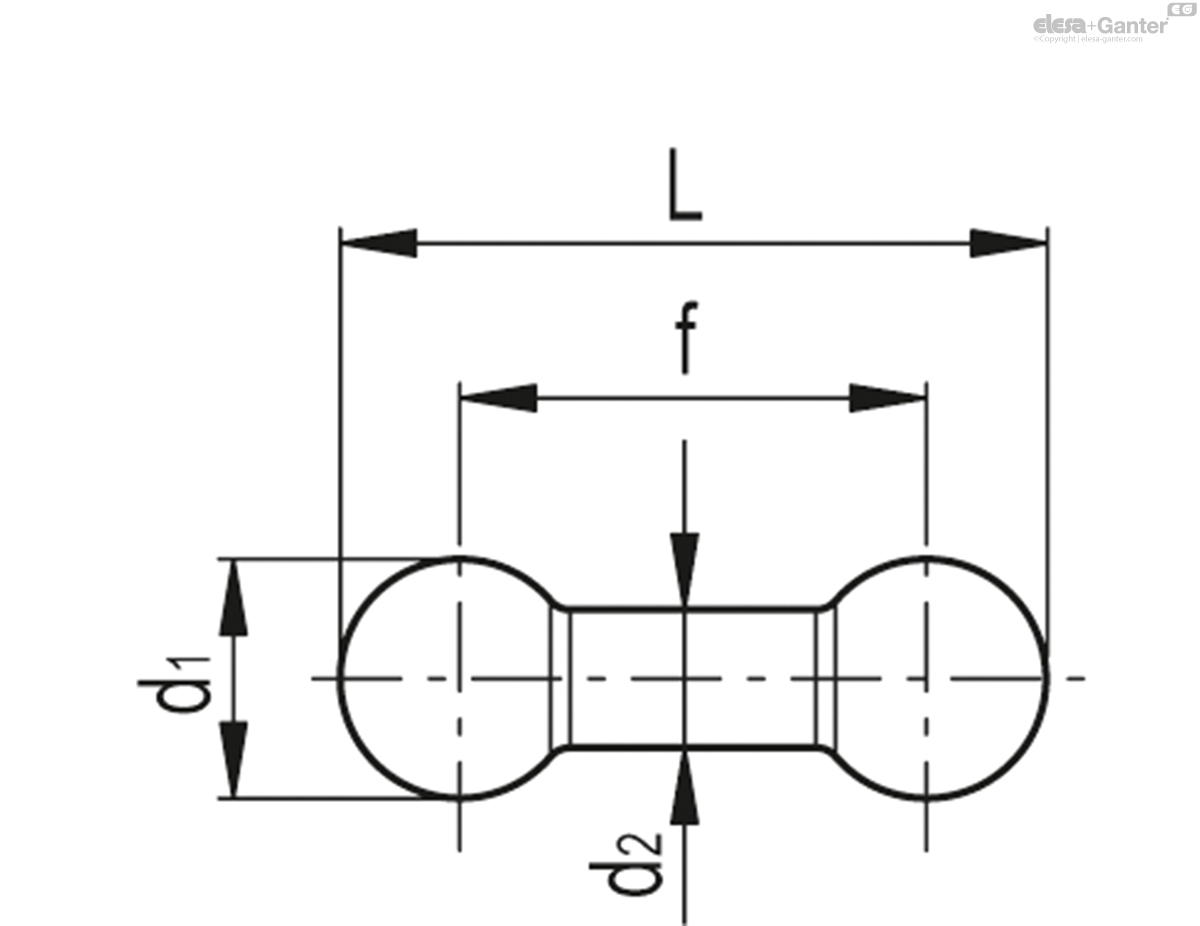

Technische Daten
- Katalog
- 600163-C33
- L
- 41
- d1
- 14
- d2
- 8
- f
- 27
- F1*
[N] - 800
- M1**
[Nm] - 3
- 6
Material
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt.
Funktionen und Anwendungen
Das Doppel-Kugelgelenk ist für die Montage an den Klemmverbindern TCC ausgelegt.
Für jedes Doppel-Kugelgelenk müssen zwei Buchsen mit kugelförmigen Sitzen verwendet werden TCC-SJA, nicht im Lieferumfang enthalten.
Technische Daten

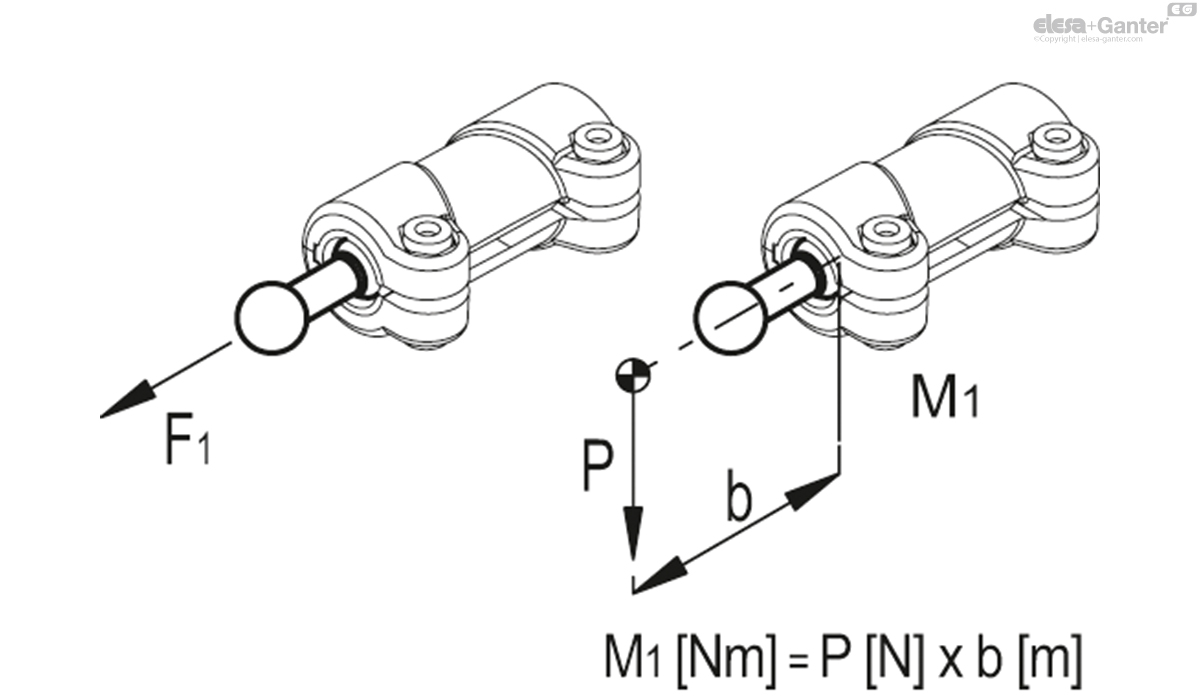

Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment von 5 Nm angezogen wurden.
Jedes Kugelgelenk ist frei drehbar und kann um maximal +/-30 Grad geneigt werden.

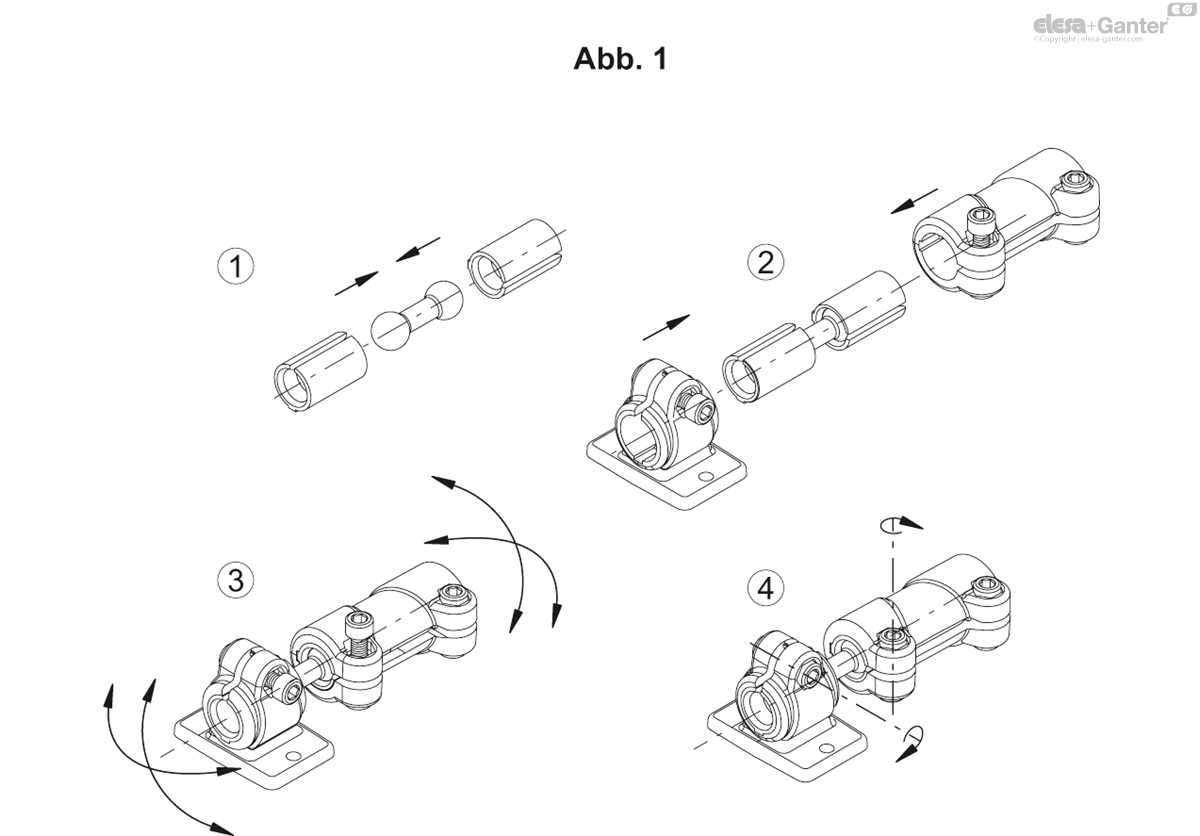

Montagehinweis (Abb. 1)
- Drücken Sie das Kugelgelenk in ein Ende der Buchse und wiederholen Sie den Vorgang für das andere Gelenk.
- Nach dem Lösen der Klemmschrauben setzen Sie die Buchsen in sie ein, bis sie einrasten.
- Drehen Sie die Gelenke in die gewünschte Richtung.
- Ziehen Sie die Schrauben der Klemmverbinder fest.
Wir empfehlen, die Klemmschrauben zu lösen, wenn die Position der Gelenke geändert werden muss.
