TCC-SJB-18-S14-C9
TCC-SJB Füße mit Kugelgelenk
Auf Lager Alle Größen und Varianten von TCC-SJB
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

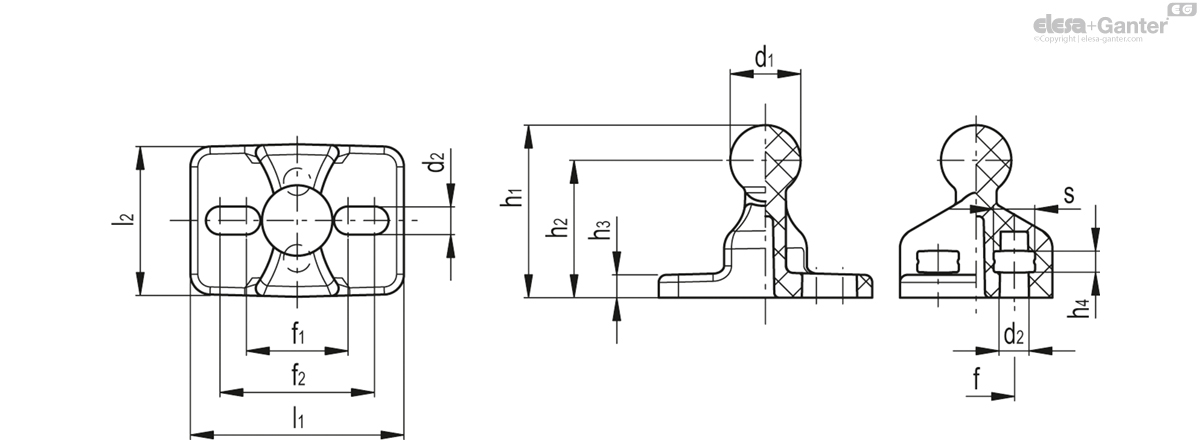

Technische Daten
- Katalog
- 600165-C9
- d1
- 14
- d2
- 5.5
- f
- 15 ±0.2
- f1
- 20 ±0.2
- f2
- 30 ±0.2
- h1
- 34
- h2
- 27
- h3
- 4.5
- h4
- 4
- l1
- 42
- l2
- 30
- s
- 8
- F1*

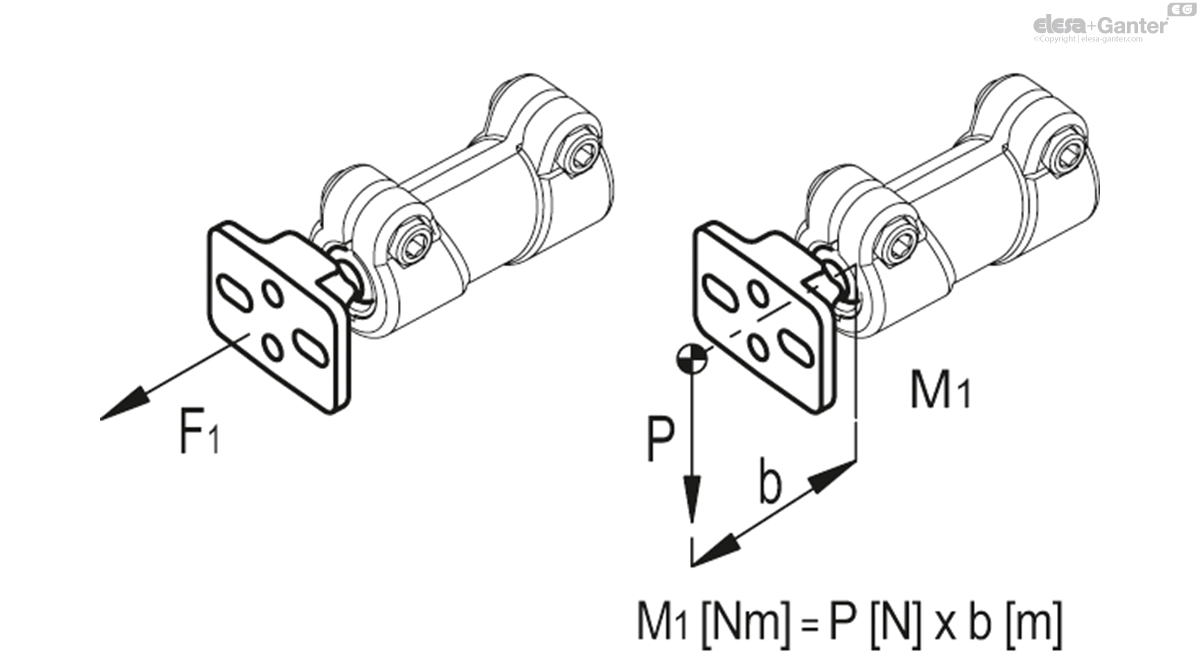

[N] - 800
- M1**
[Nm] - 3
- 14
Material
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder Grau RAL 7040 (C33), matt.
Funktionen und Anwendungen
Der Fuß kann mit einer M5-Zylinderkopfschraube mit Unterlegscheibe UNI 6592 vorne und mit einer im Handel erhältlichen M5-Mutter hinten montiert werden.
Der Fuß mit Kugelgelenk ist für die Montage an den Klemmverbindern TCC ausgelegt.
Es muss eine Buchse mit kugelförmigen Sitzen verwendet werden, und zwar für jeden Fuß TCC-SJA, wird nicht mitgeliefert.
Technische Daten
Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment von 5 Nm angezogen wurden.
Das Kugelgelenk ist frei drehbar und kann um maximal +/-30 Grad geneigt werden.

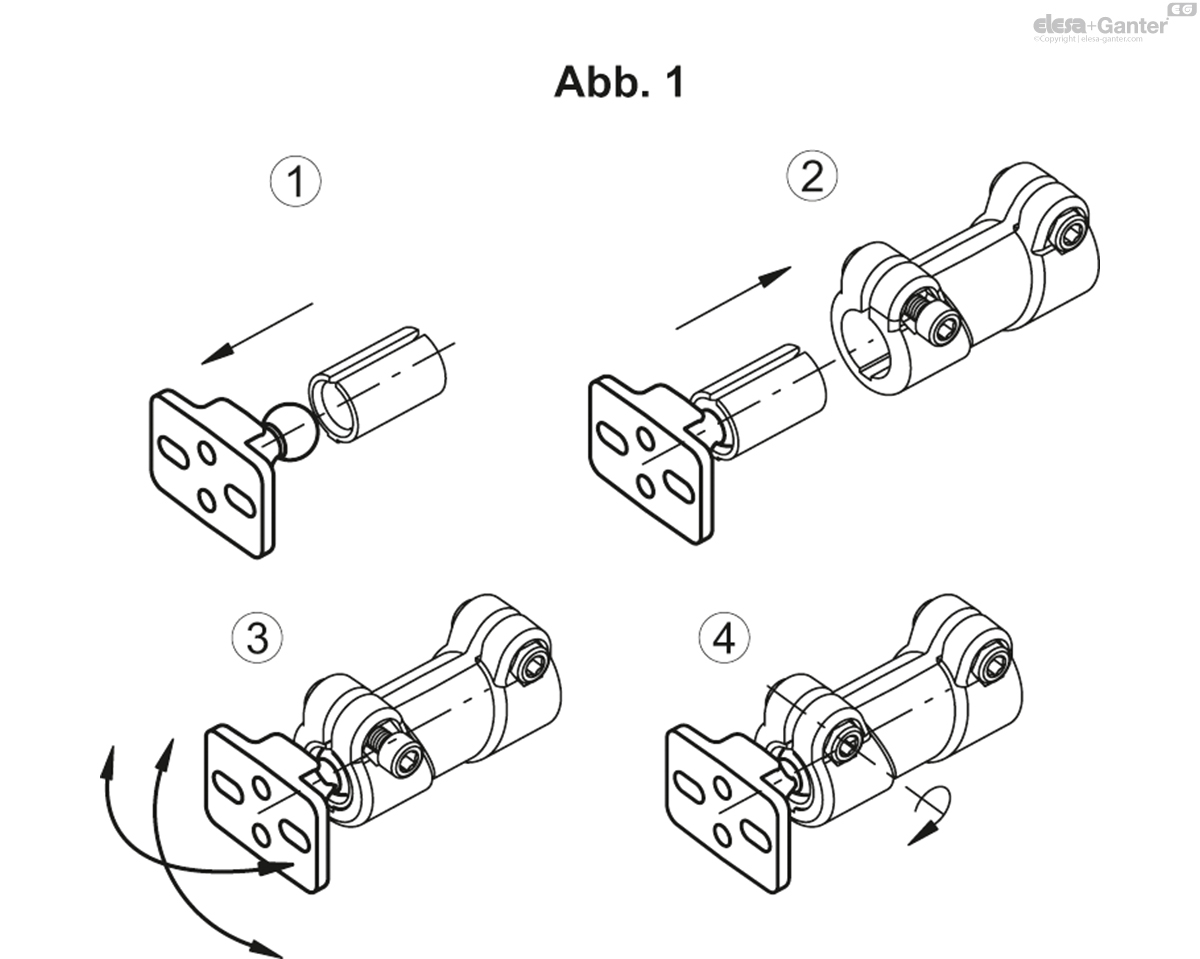

Montagehinweis (Abb. 1)
- Drücken Sie das Kugelgelenk in ein Ende der Buchse.
- Nach dem Lösen der Klemmschraube setzen Sie die Buchse in den Klemmverbinder ein, bis sie einrastet.
- Drehen Sie das Gelenk in die gewünschte Richtung.
- Ziehen Sie die Schraube des Klemmverbinders fest.
Wir empfehlen, die Klemmschraube zu lösen, wenn die Position des Gelenks geändert werden muss.
