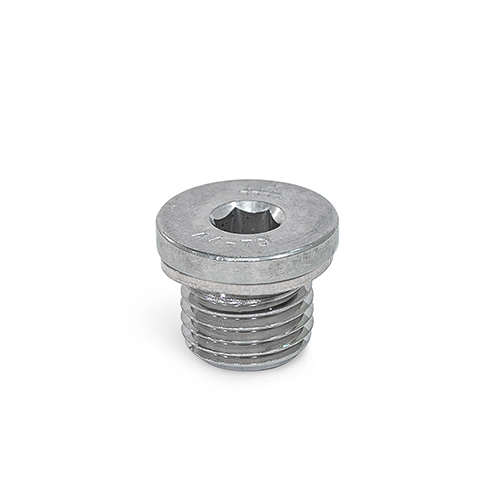

908-A4-G1/4-AN DIN 908-A4 Edelstahl

908-A4-G1/4-AN

DIN 908-A4 Edelstahl

Stahl / Edelstahl, mit Bund und Innensechskant
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 908

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 908-A4-G1/4-AN
d1
G 1/4
d2 h14
18
d3
13.4
d4
18
l1 ±0.2
12
l2 +0.5
3
s
1.5
A/F
6
14

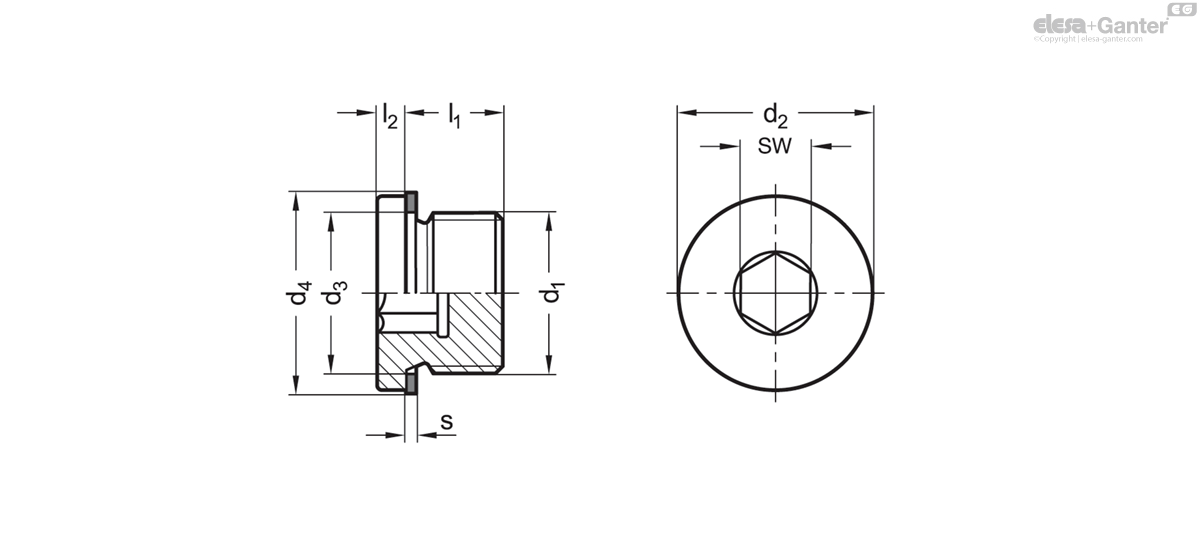

908-A4-G1/4-AN drawing

Form

  • A: ohne Dichtring
  • AC: mit Kupfer-Dichtring
  • AA: mit Aluminium-Dichtring
  • AN: mit Edelstahl-Dichtring

Verschlussschraube

  • Stahl ST
  • verzinkt, blau passiviert
  • Festigkeitsklasse 5.8
  • Edelstahl 1.4401 / 1.4571 A4

Dichtring DIN 7603

bei Form AC / AA / AN

Verschlussschrauben DIN 908 werden beispielsweise an Einfüll-, Ablass oder Kontrollöffnungen von Getrieben oder Hydrauliktanks eingesetzt.
