7984.2-M5-25-NI
GN 7984.2 Zylinderschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 7984.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 7984.2-M5-25-NI
- d1
- M 5
- l1
- 25
- a1
- 6-11
- a2
- 11-14
- a3
- 14-19
- d2
- 8.5
- d3 -0.3
- 3.9
- d4
- 5.5
- k
- 3.5
- l2
- 6
- l3
- 2.5
- A/F
- 3
- 4
Edelstahl 1.4301 (A2-50) NI

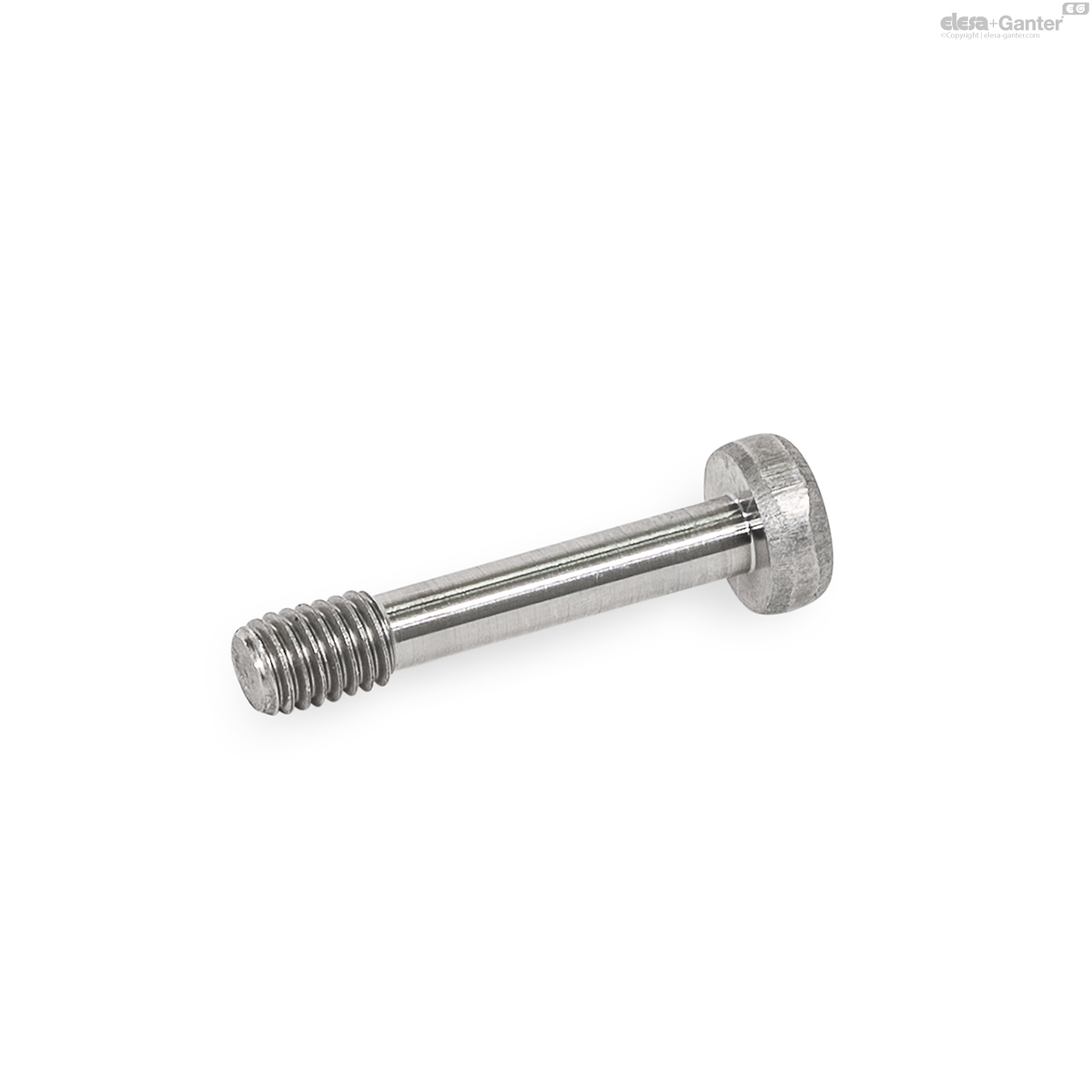

Zylinderschrauben GN 7984.2 haben einen niedrigen Schraubenkopf und ermöglichen dadurch eine Montage in Bereichen mit begrenzten Platzverhältnissen.
Durch den Dünnschaft d3 kann die Schraube auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006 / 42 / EG gegeben.
Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1, gegebenenfalls mit entsprechender Freibohrung d4 vorgesehen werden. Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.
