7045.2-M6-25-NI

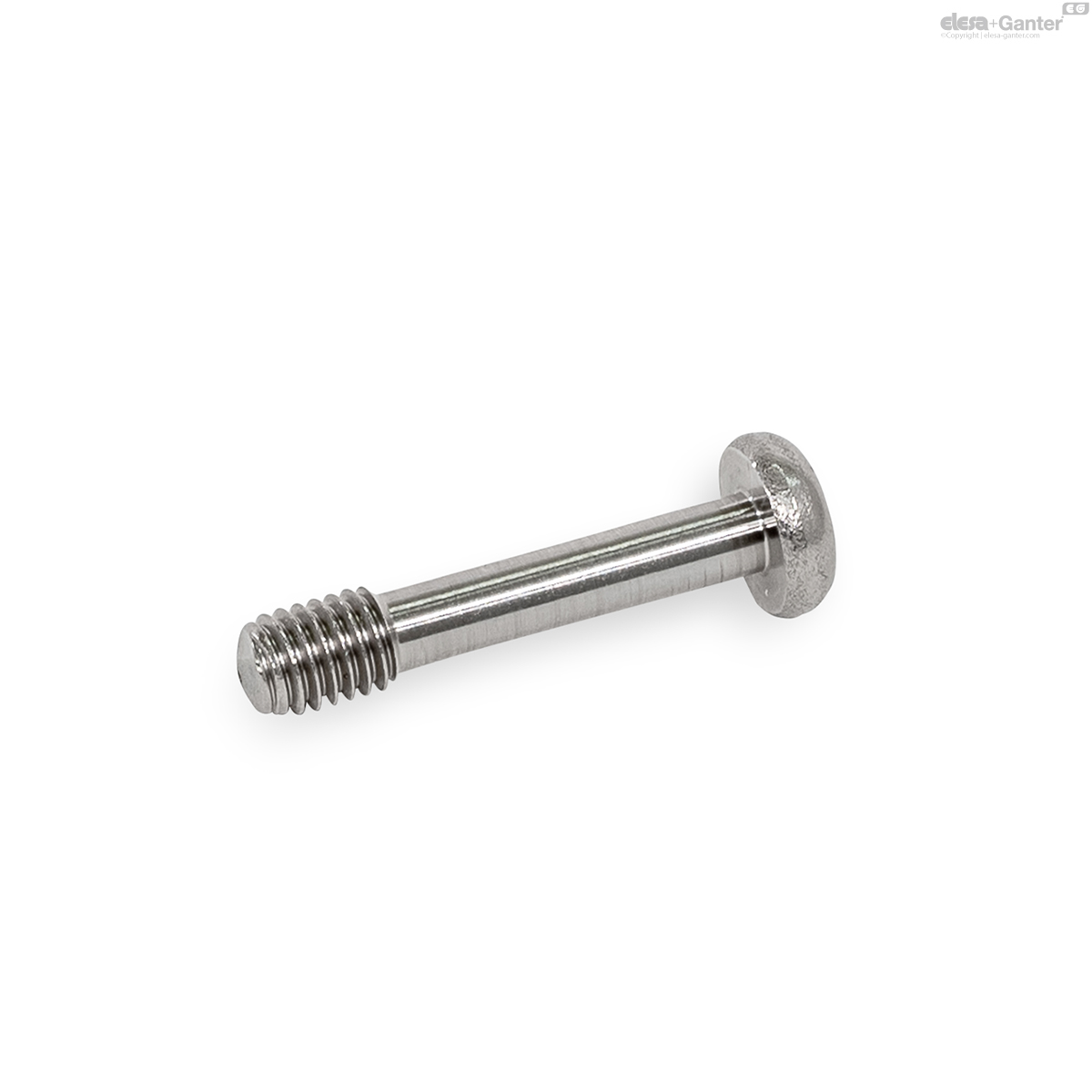

GN 7045.2 Flachkopfschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 7045.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 7045.2-M6-25-NI
- d1
- M 6
- l1
- 25
- a1
- 3-7
- a2
- 7-13
- a3
- 13-17
- d2
- 10.5
- d3 -0.3
- 4.6
- d4
- 6.5
- k
- 3.9
- l2
- 8
- l3
- 3
- Phillips drive
- PH 3
- 5
Edelstahl 1.4301 (A2-50) NI
Flachkopfschrauben GN 7045.2 können durch den Dünnschaft d3 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden.
Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006 / 42 / EG gegeben.
Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1, gegebenenfalls mit entsprechender Freibohrung d4 vorgesehen werden. Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.
