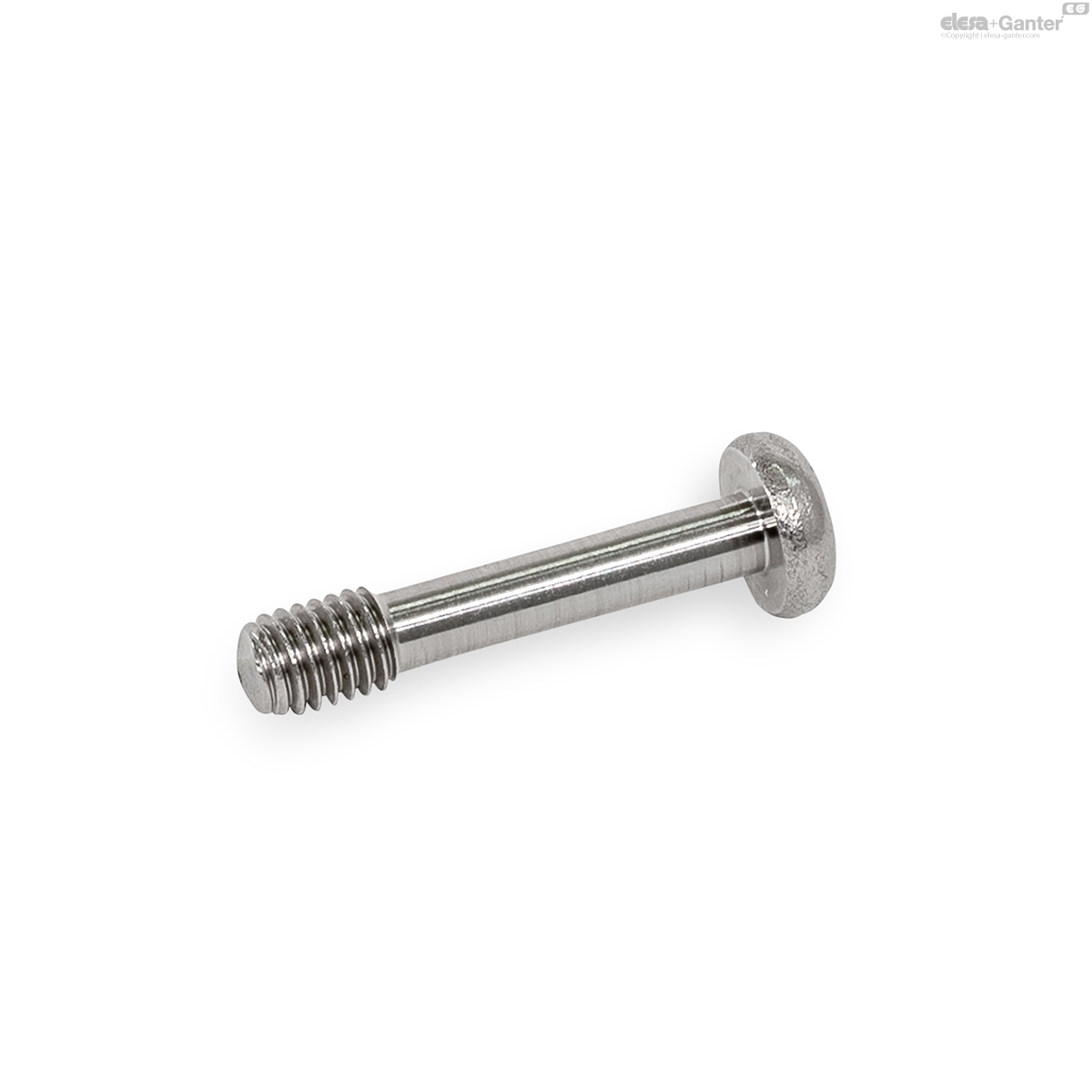

7045.2-M5-20-NI GN 7045.2 Flachkopfschrauben

7045.2-M5-20-NI

GN 7045.2 Flachkopfschrauben

Edelstahl, mit Kreuzschlitz, mit dünnem Schaft zur Verliersicherung
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 7045.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 7045.2-M5-20-NI
d1
M 5
l1
20
a1
2.5-6
a2
6-10.5
a3
10.5-14
d2
9
d3 -0.3
3.9
d4
5.5
k
3.3
l2
6
l3
2.5
Phillips drive
PH 2
3
7045.2-M5-20-NI drawing

Edelstahl 1.4301 (A2-50) NI

Flachkopfschrauben GN 7045.2 können durch den Dünnschaft d3 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden.

Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006 / 42 / EG gegeben.

Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1, gegebenenfalls mit entsprechender Freibohrung d4 vorgesehen werden. Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.
