872-60-50-NC
GN 872 Spannbacken-Rohlinge
für Kraftspanner GN 864 / GN 865 / GN 866, Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 872
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

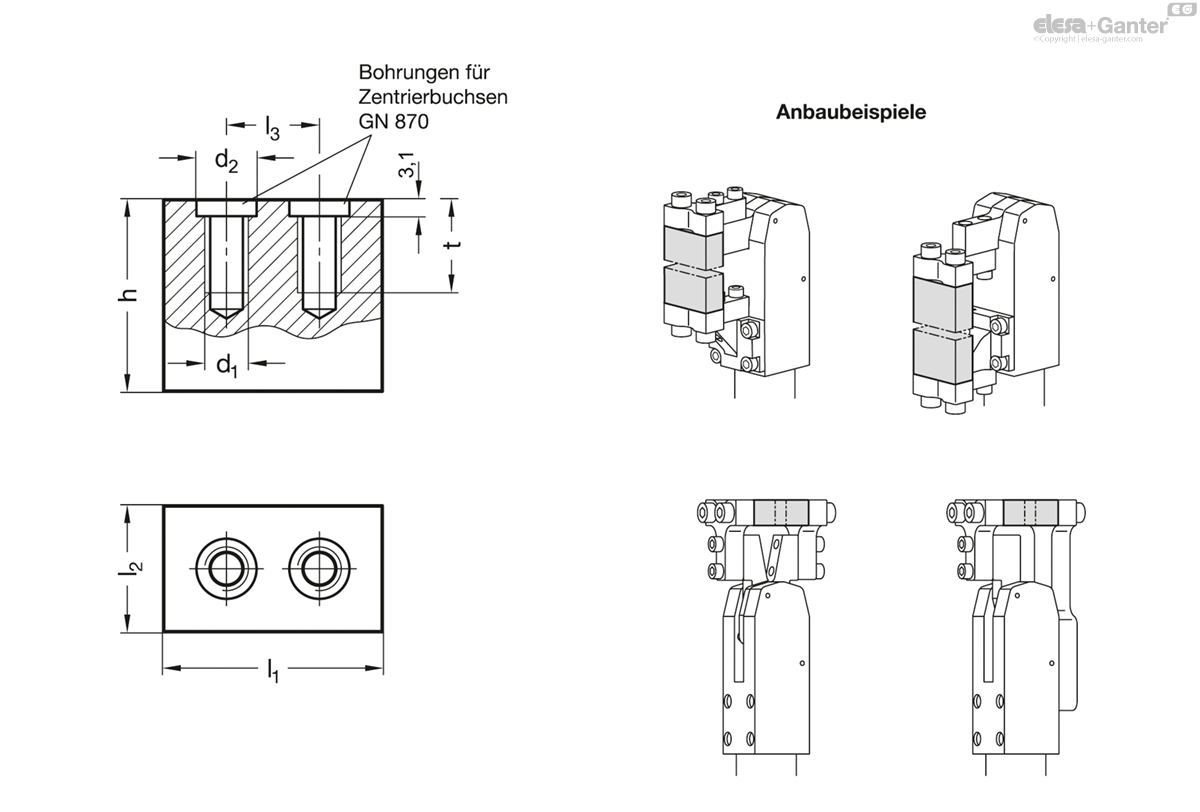

Technisches Datenblatt
Technische Daten
- Katalog
- GN 872-60-50-NC
- l1
- 60
- h
- 50
- d1
- M 10
- d2 H8/h6
- 13
- l2
- 20
- l3 ±0.01
- 40
- t
- 15
- 470
Stahl C45
chemisch vernickelt NC

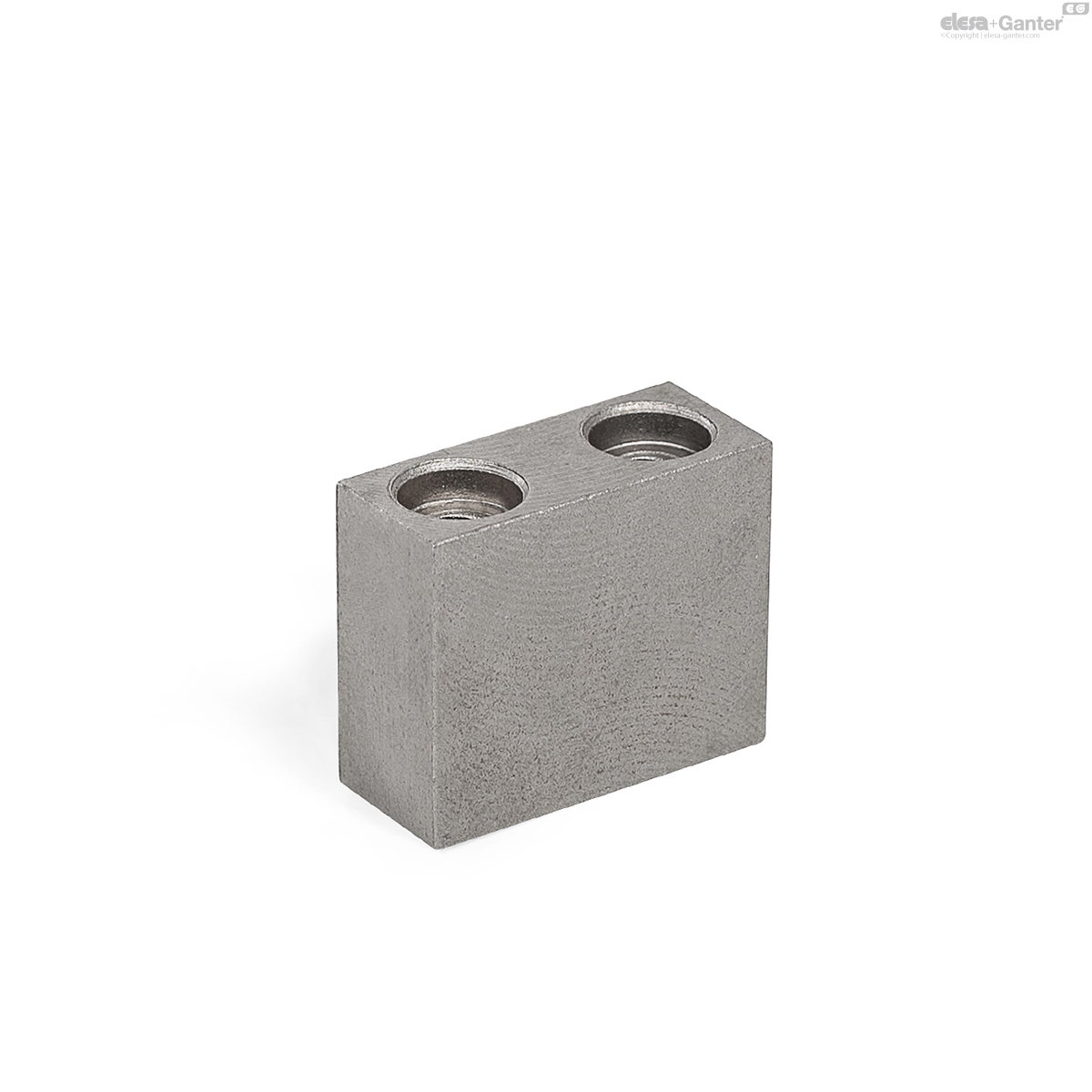

Spannbacken-Rohlinge GN 872 sind dafür ausgelegt, durch zusätzliche Bearbeitung des Anwenders mit individuellen Spannformen wie z. B. Prismen und Radien versehen zu werden. Die Rohlinge eignen sich auch zum Schweißen.
Die Befestigungsgewinde- und Zentrierbohrungen sind auf die Maße der Spannarme und Gegenhalter abgestimmt und ermöglichen so eine einfache und schnelle Montage.
Zentrierbuchsen GN 870 sind nicht inkludiert.
