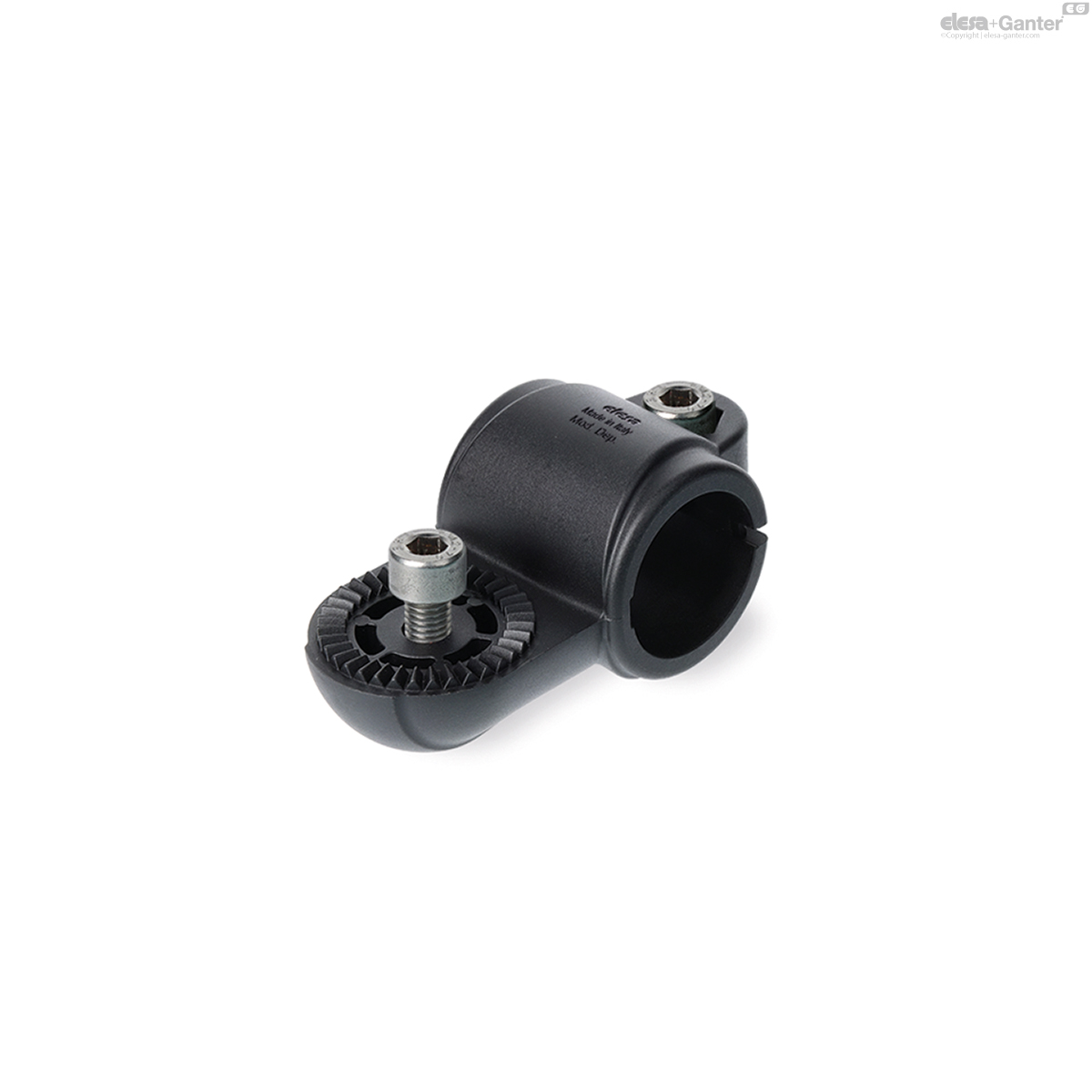

TCC-TP-18-E-C9
TCC-TP-E Außenverzahnung
Lt: 1-2 Wochen Alle Größen und Varianten von TCC-TP
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

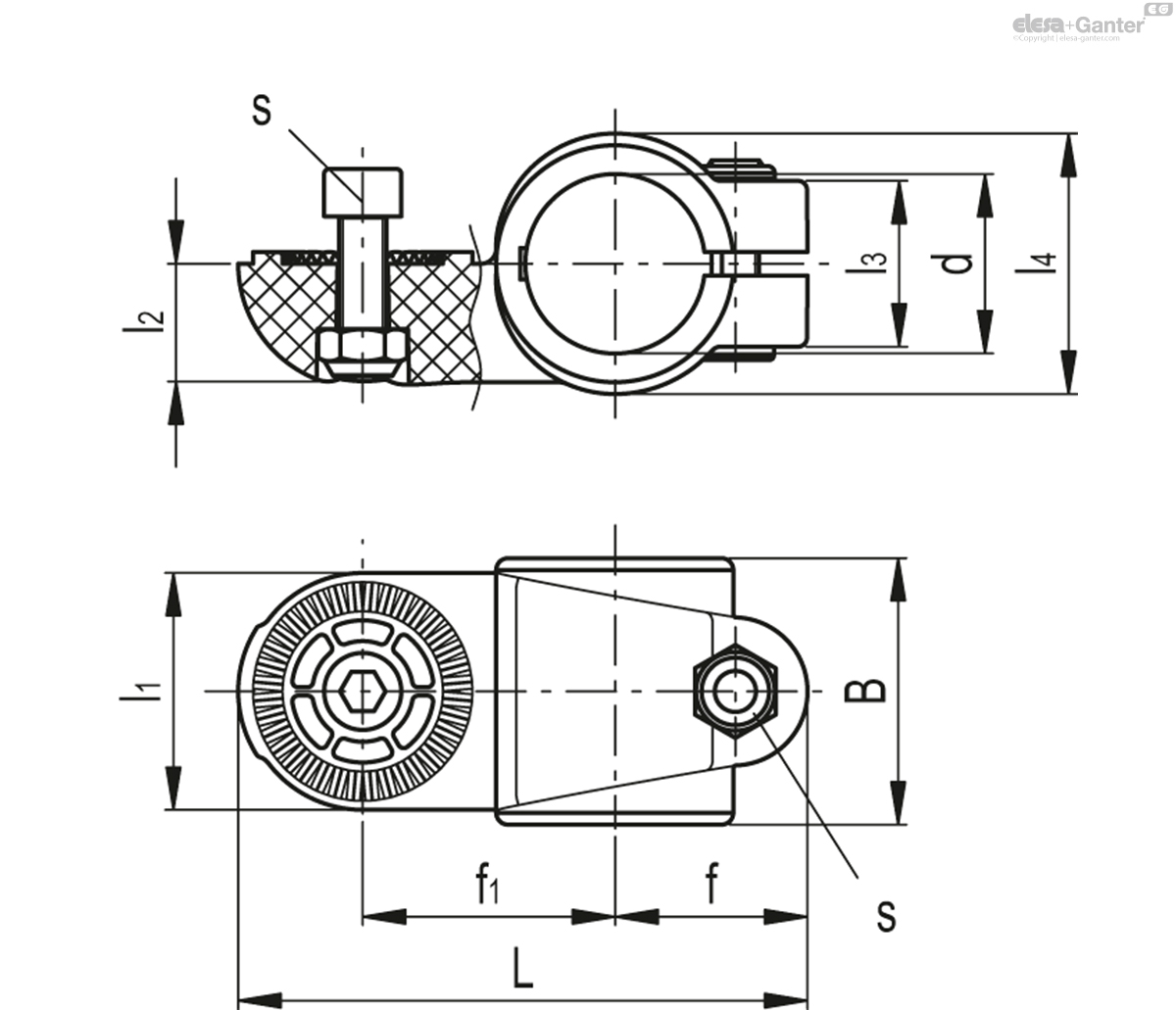

Technische Daten
- Katalog
- 600311-C9
- d
- 18
- L
- 64.5
- B
- 29
- d2
- 6.5
- f
- 22
- f1
- 28.5
- l1
- 26.5
- l2
- 13
- l3
- 21
- l4
- 29
- s
- M6
- C#
[Nm] - 5
- F1*
[N] - 1100
- M1**
[Nm] - 11
- M2***
[Nm] - 56
- 43
Kugelhalter
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder grau RAL 7040 (C33), UV-beständig, matt.
Schrauben und Muttern
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301).
Mitgeliefert: zwei Schrauben und zwei Muttern für die Versionen TCC-TP-E und TCC-TP-S, eine Schraube und eine Mutter für die Version TCC-TP-I
Standardausführungen
- TCC-TP-E: Außenverzahnung.
- TCC-TP-I: Innenverzahnung.
- TCC-TP-S: ohne Verzahnung

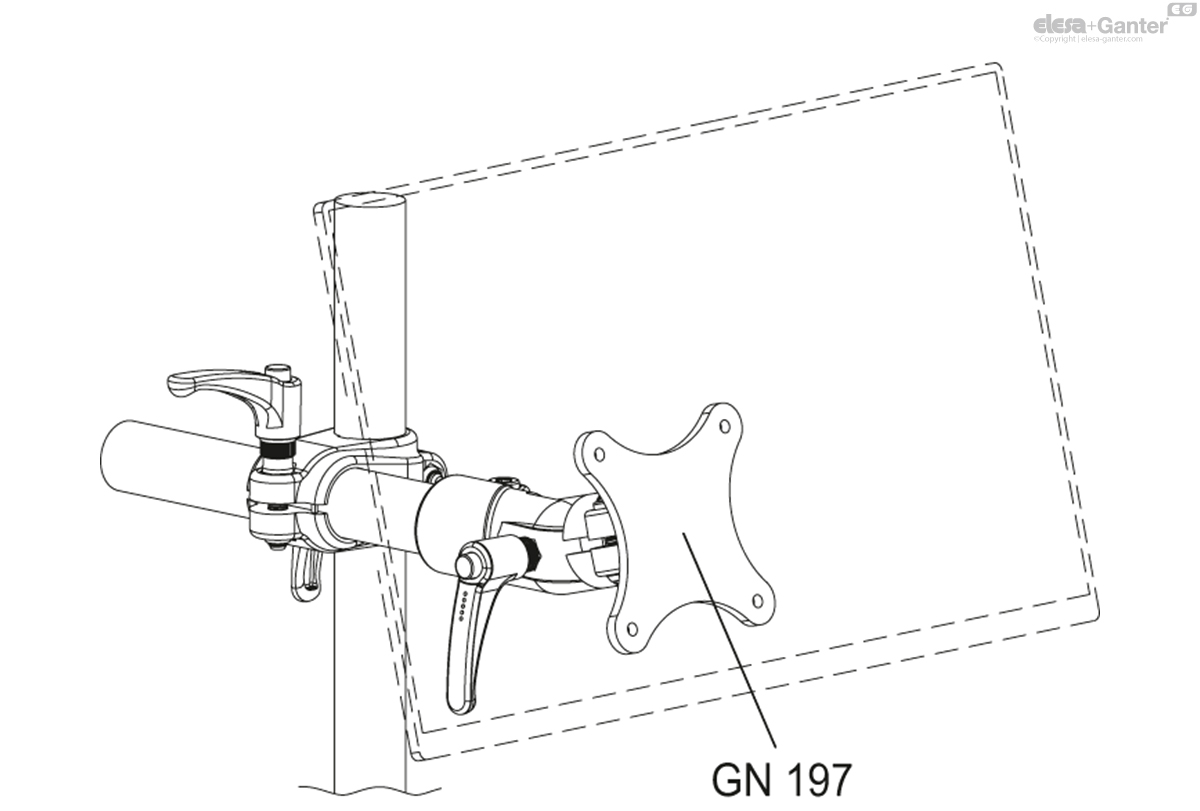

Eigenschaften
Zwei Klemmverbinder, einer mit Außen- und einer mit Innenverzahnung bzw. zwei ohne Verzahnung, können zu einem Gelenk-Klemmverbinder verbunden werden.
Gelenk-Klemmverbinder mit Außen-/Innenverzahnung (36 Zähne) können in einem Winkel mit 10°-Abstufung eingestellt werden.
Gelenk-Klemmverbinder ohne Verzahnung können in jedem beliebigen Winkel eingestellt werden.
Klemmverbinder für Rohre mit einem Durchmesser von 30 ± 0,2 mm.
Für Rohre mit kleinerem Durchmesser kann die Reduzierbuchse verwendet werden TCC-A (separat zu bestellen).

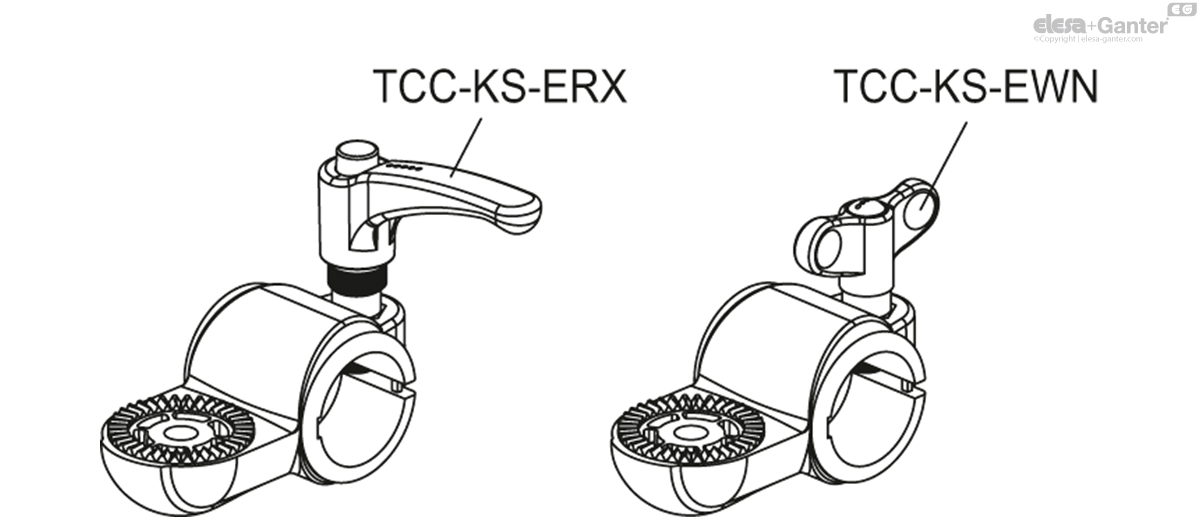

Die „s“-Gewindestifte können ersetzt werden durch das Set TCC-KS.
Technische Daten

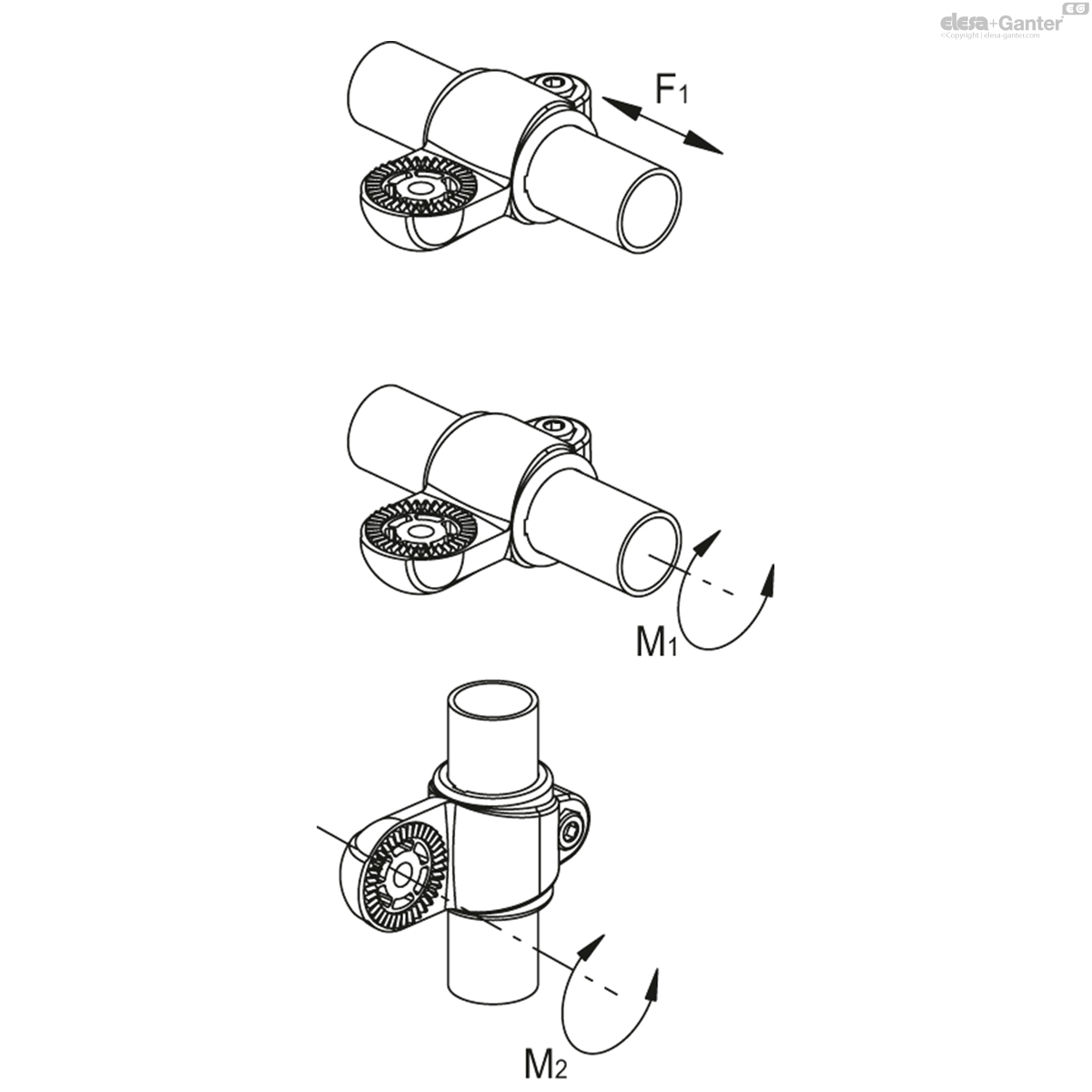

Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment „C#“ angezogen wurden.
