CFAX.49-p-M5x14-IP CFAX-p-IP Gewindebolzen

CFAX.49-p-M5x14-IP

CFAX-p-IP Gewindebolzen

Schutzart IP69K, Kunststoff Thermoplast
Alle Größen und Varianten
  • PA
  • RoHS
  • IP69K
  • g8020
  • FM

Voraussichtliche Lieferzeit 5-7 Werktage

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
422458
L
49.5
B
48
d2
M5
l
14
f±0.25
30
f1 ±0.25
31
H
19
h1
13
h2
11
b1
17
d
4
C#
[Nm]
5
weight
57

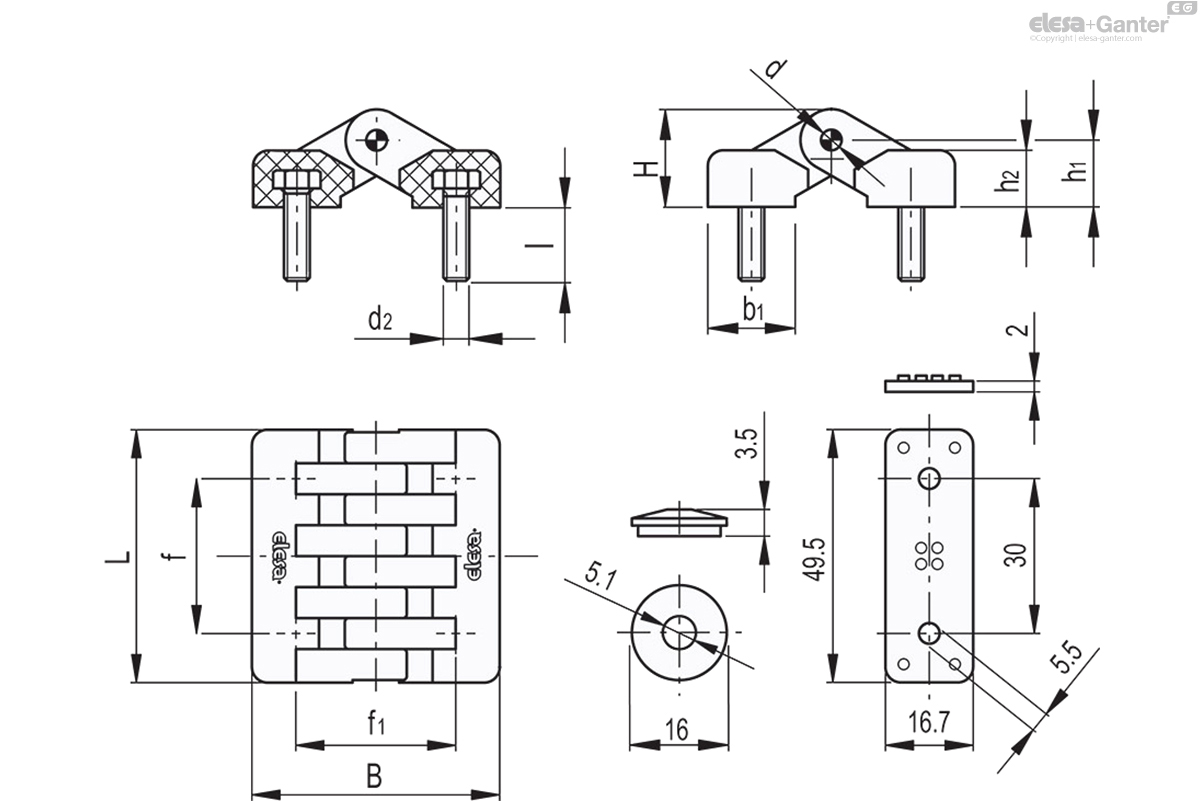

CFAX.49-p-M5x14-IP drawing
CFAX.49-p-M5x14-IP drawing
CFAX.49-p-M5x14-IP drawing
# Empfohlenes Anzugsmoment für Befestigungsschrauben.

Material

Hoch belastbarer Kunststoff Thermoplast (Polyamid PA), schwarz matt.

Achse

Kunststoff Thermoplast (POM), schwarz

Dichtungsringe

NBR 70 Shore Gummi, schwarz, nicht montiert geliefert.

Dichtungen

A2-Edelstahl mit Dichtungsring aus vulkanisiertem EPDM, nicht montiert geliefert.

Standardausführungen

  • CFAX-B-IP: Gewindebuchsen Messing, vernickelt mit Passloch.
  • CFAX-p-IP: Gewindebolzen Stahl, vernickelt.

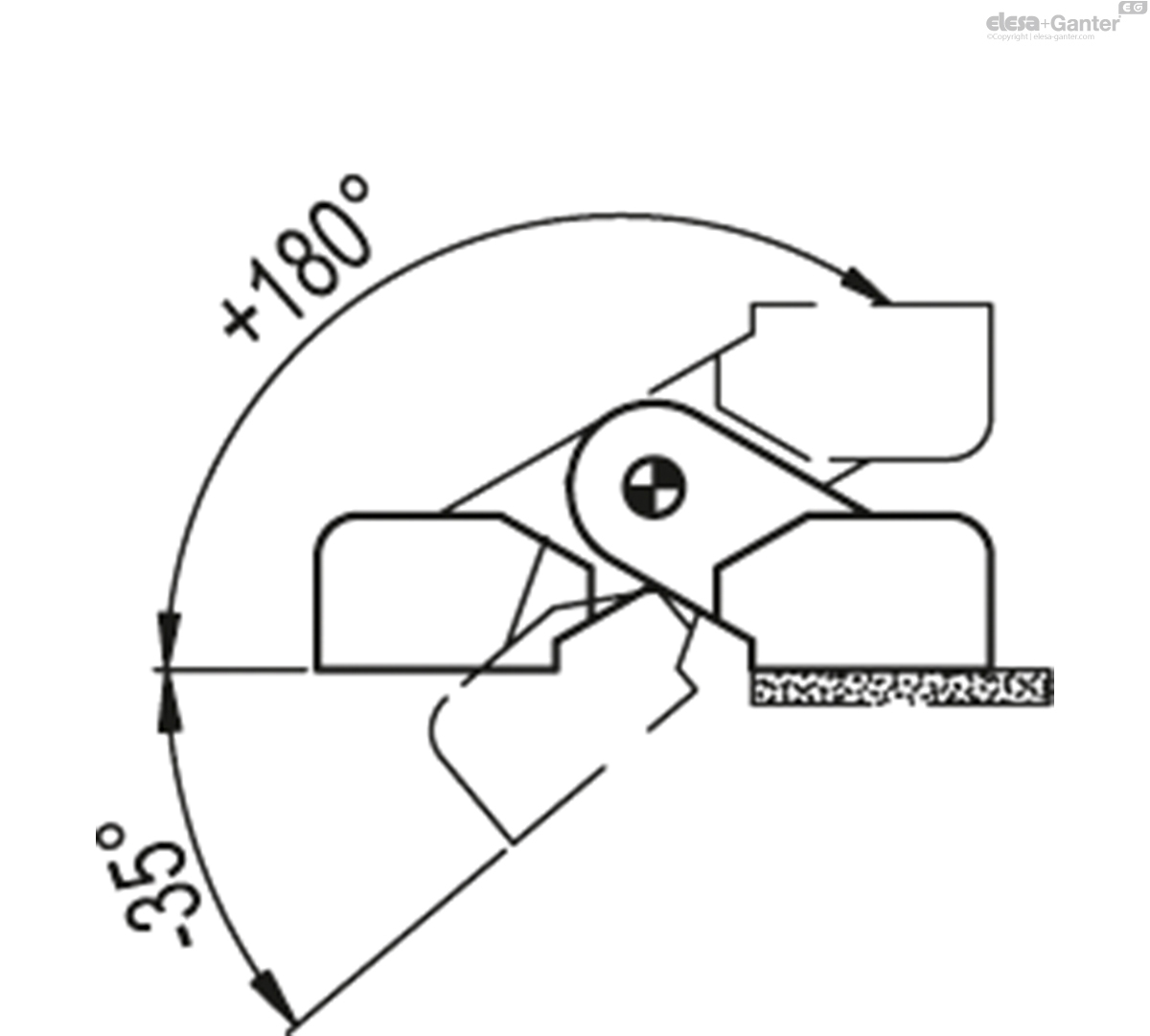

Drehwinkel (Richtwert)

Max 215° (-35° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.

Eigenschaften

Die Scharniere CFAX-IP ermöglichen eine Abdichtung nach Schutzart IP69K.

Die Schutzart hat für beide Richtungen Gültigkeit: von der Außenseite nach innen und umgekehrt.


BeständigkeitsprüfungenAxiale BelastbarkeitRadiale BelastbarkeitBelastbarkeit bei 90°
____logo__CFA_S_AXIAL______logo__CFA_S_RADIAL______logo__CFA_S_90__
ArtikelnummerMaximale Tragfähigkeit
Ea [N]		Bruchlast
Ra [N]		Maximale Tragfähigkeit
Er [N]		Bruchlast
Rr [N]		Maximale Tragfähigkeit
E90 [N]		Bruchlast
R90 [N]
CFAX.49-B-M5-IP400240044027601701320
CFAX.49-p-M5x14-IP37030703602400200900

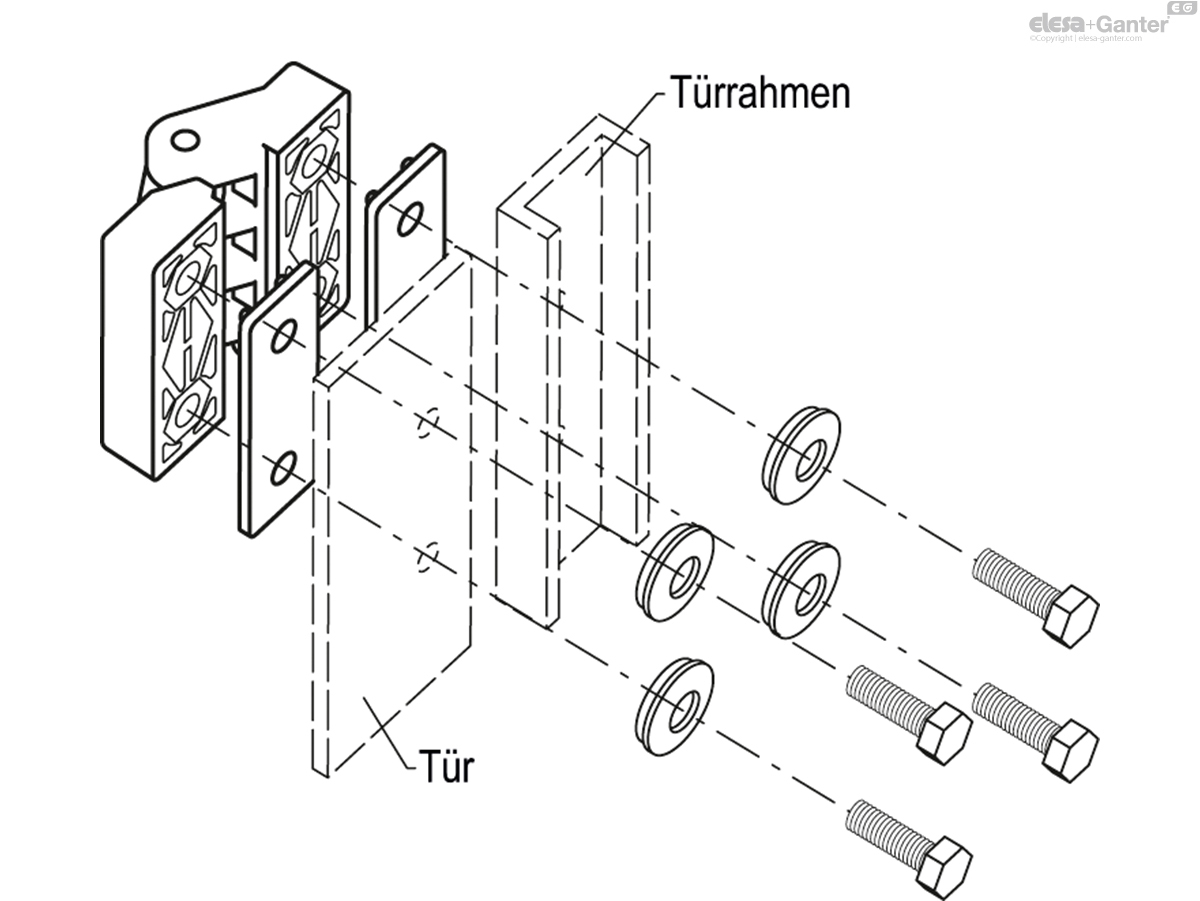

Montagehinweis

  • Bringen Sie die rechteckigen Dichtungsringe hinter dem Scharnier an.
  • Montieren Sie das Scharnier an der Außenseite der Tür.
  • Richten Sie die Dichtungsscheiben an den Befestigungslöchern aus. Der Dichtungsring zeigt zur Tür.
  • Sichern Sie das Scharnier je nach Dicke der Tür mit einer Schraube der erforderlichen Länge (CFAX-B-IP) oder mit einer Mutter (CFAX-p-IP).
