738.5-22-G3/8

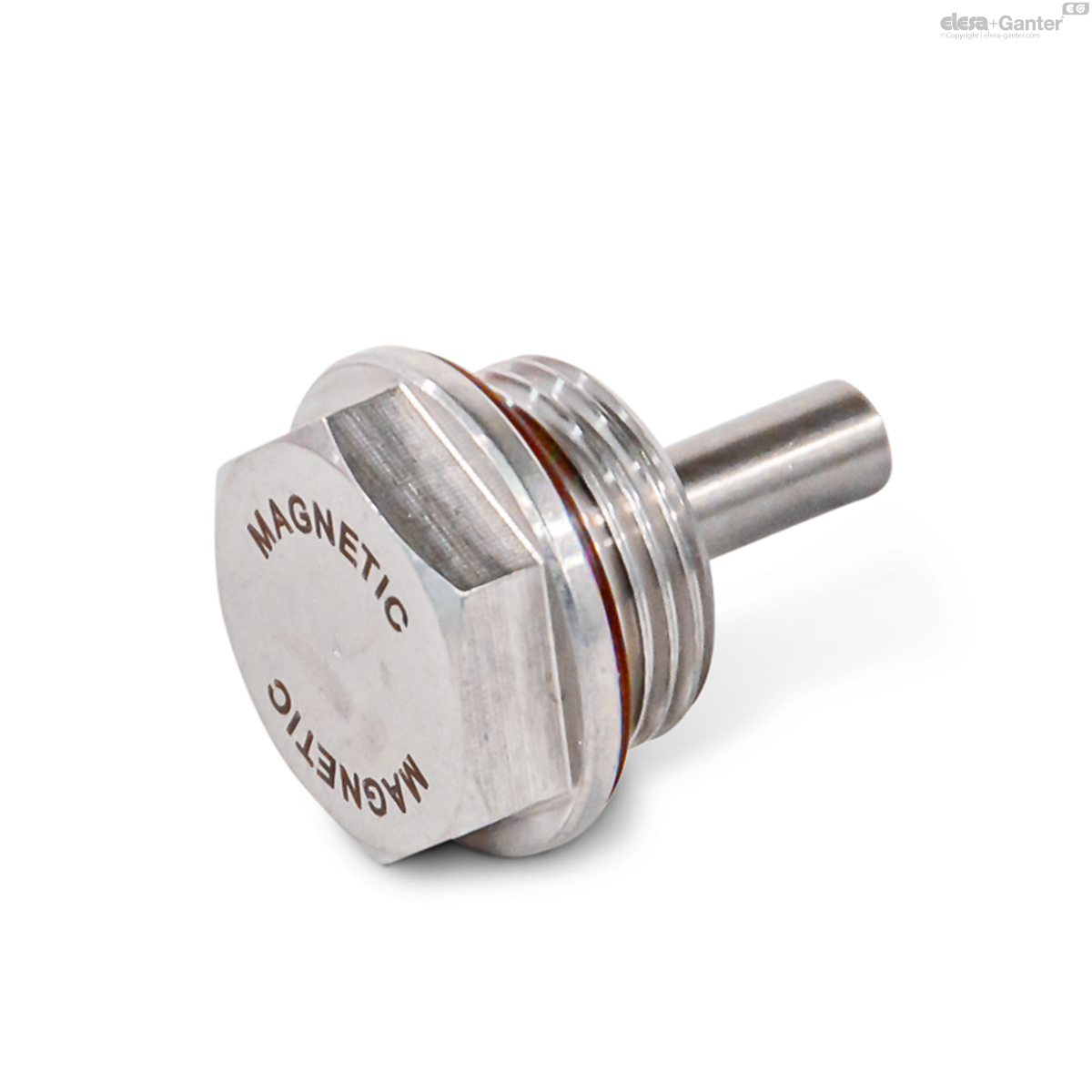

GN 738.5 Edelstahl-Magnetstopfen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 738.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

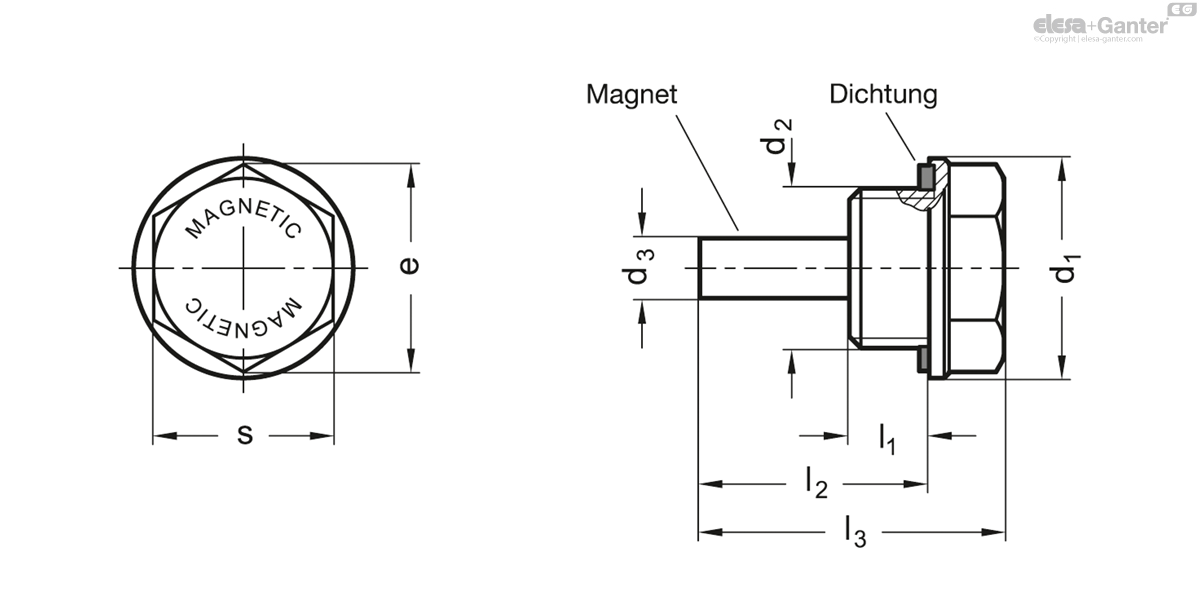

Technische Daten
- Katalog
- GN 738.5-22-G3/8
- d1
- 22
- d2
- G 3/8
- d3
- 6
- e ≈
- 20.8
- l1
- 8
- l2
- 23
- l3
- 30.5
- s
- 18
- 36
Edelstahl nichtrostend, 1.4401
blank, gleitgeschliffen
Magnet
Legierung: AlNiCo
Dichtung
Flour-Kautschuk (FPM / FKM)
- braun
- temperaturbeständig bis 180 °C
Edelstahl-Magnetstopfen GN 738.5 binden durch den eingesetzten Dauermagneten Eisenpartikel, die in der Flüssigkeit schweben. Aufgrund des verwendeten Werkstoffs können sie in besonders aggressiven Umgebungen eingesetzt werden.
Zur Vorbeugung gegen Bruch und Selbstentmagnetisierung sind die Rundmagnete im Lieferzustand mit einer Abstands- und Schutzhülse aus Kunststoff versehen. Diese ist vor dem Einbau der Magnetstopfen zu entfernen.
Die Dichtung ist in einem radialen, planseitigem Einstich eingebettet, so dass sie vor Verlust geschützt ist und beim Anziehen nicht herausgequetscht bzw. überlastet wird.
Die Edelstahl-Magnetstopfen sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
- andere Gewindegrößen
- mit Dichtung aus Acrylnitril-Butadien-Kautschuk (NBR) GN 738.4
