3492-12-M6-B-NI-GS

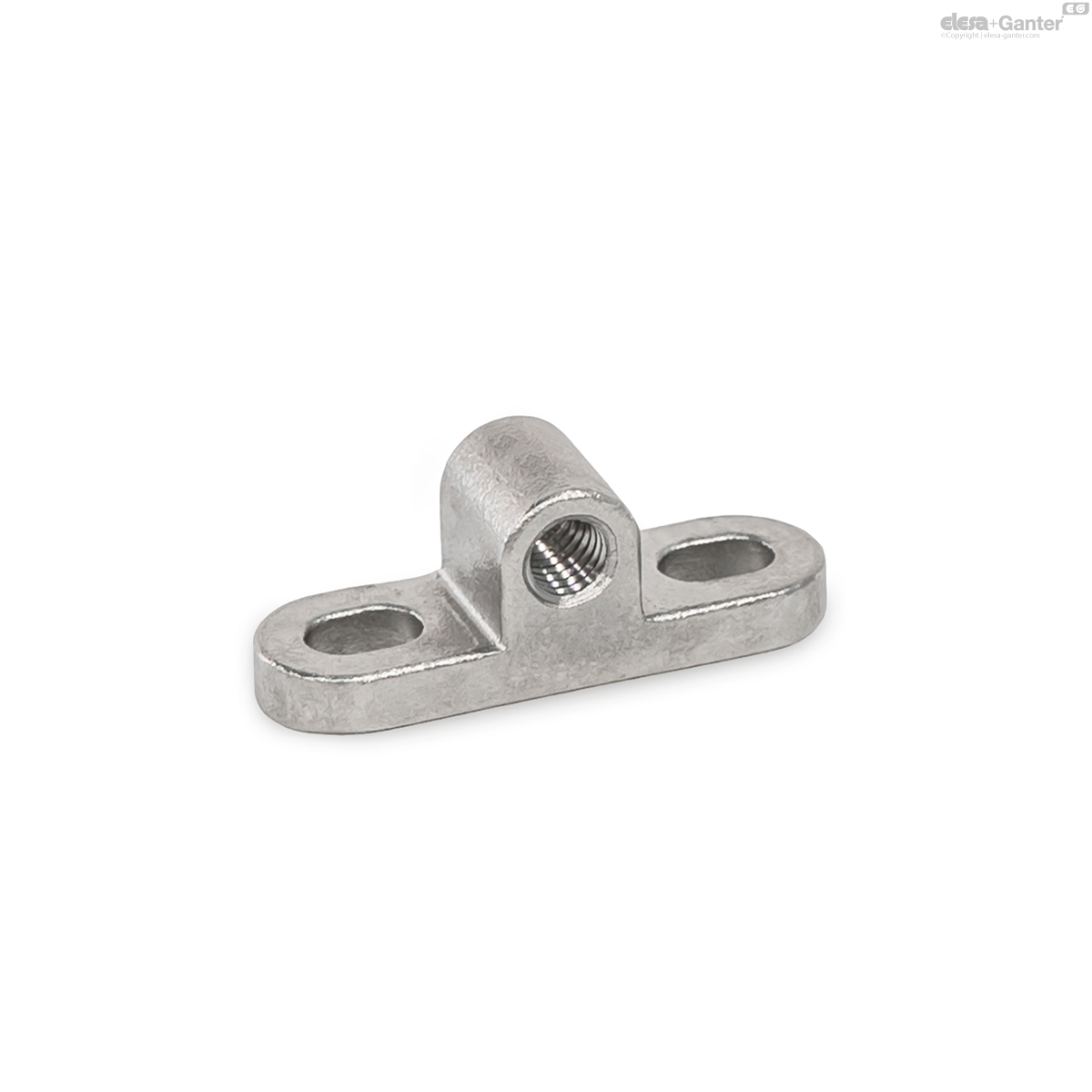

GN 3492 Haltestücke
Edelstahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 3492
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

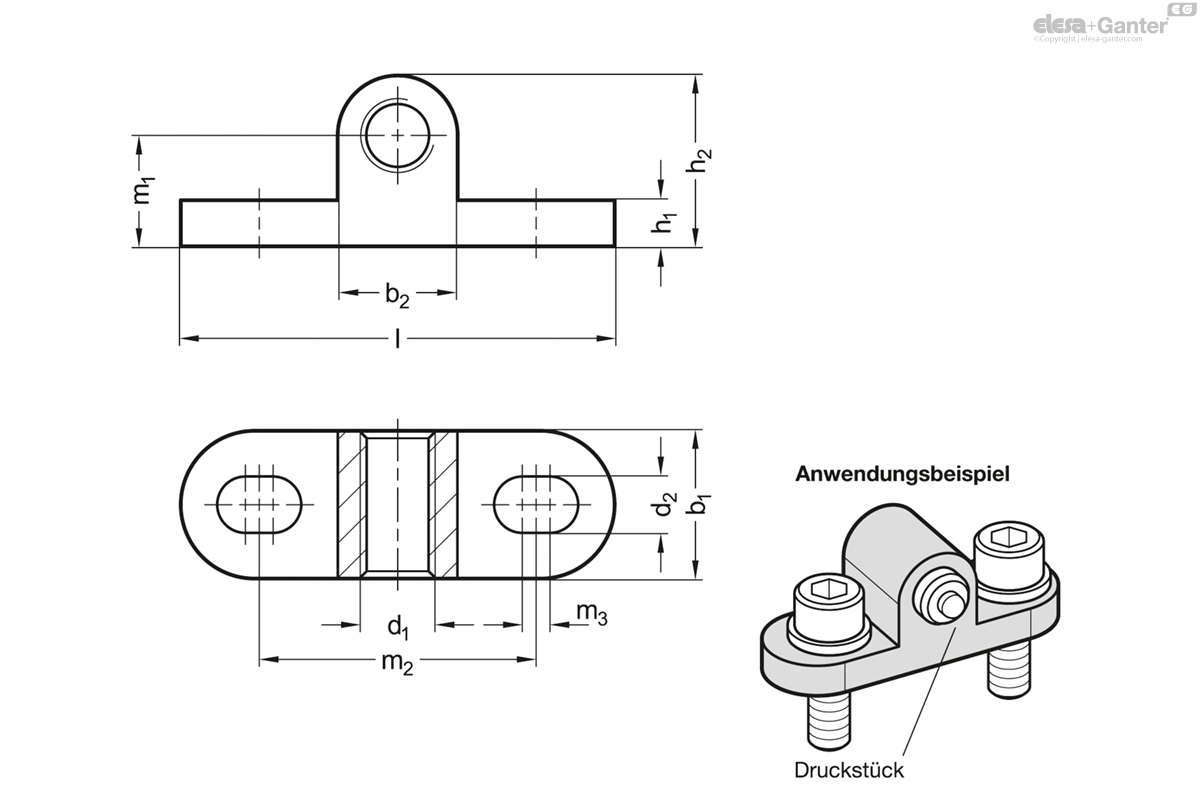

Technische Daten
- Katalog
- GN 3492-12-M6-B-NI-GS
- b1
- 12
- d1
- M 6
- b2
- 10
- d2 Für Schraube
- M 5
- h1
- 4
- h2
- 15
- Länge l
- 38
- m1
- 10
- m2
- 24
- m3
- 2.5
- 15
Form
- B: Befestigung beidseitig
Edelstahl-Feinguss 1.4308 NI
Matt gestrahlt GS
Haltestücke GN 3492 befestigen Normteile mit Außengewinde wie z. B. Druckstücke oder Anschlagschrauben schnell und einfach rechtwinklig zur Befestigungsebene. Über die Langlöcher und das Aufnahmegewinde lässt sich die Position der Haltestücke in zwei Richtungen einstellen.
Gegen ungewolltes Verstellen lässt sich das Normteil im Aufnahmegewinde mit einer klemmenden Gewindesicherung, einer Kontermutter oder einem Gewindestift sichern.
