IZN.381/63 A-14-C9 IZN.381 blank

IZN.381/63 A-14-C9

IZN.381 blank

Kunststoff Thermoplast
  • Icons/__logo__PA__.png
  • Icons/__logo__POM__.png
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__ELE_OD__.png
  • Icons/__logo__IF79__.png

Lt: 1-2 Wochen Alle Größen und Varianten von IZN.381

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
30771-C9
D
63.5
dH7
14
L
44.5
l
11
d1
26
d2
48
d3
50.5
d4
6
h
30
h1
10.5
h2
16
f
M6
R
19
140

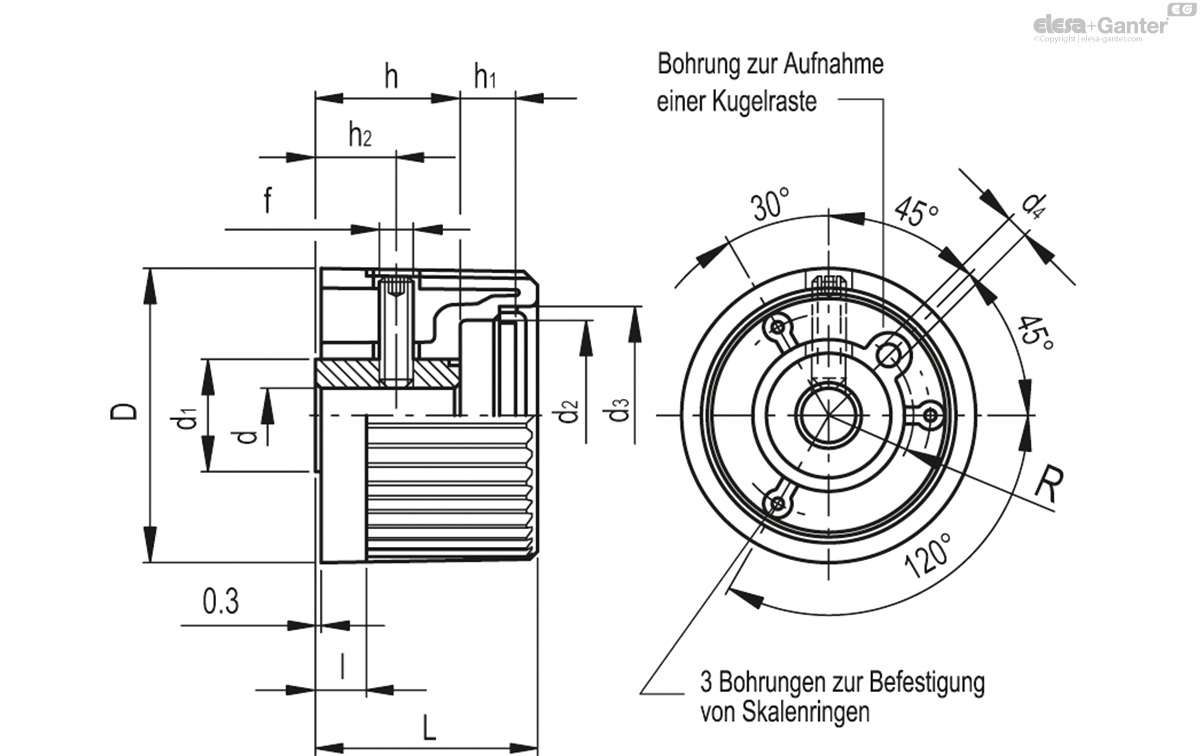

IZN.381/63 A-14-C9 drawing

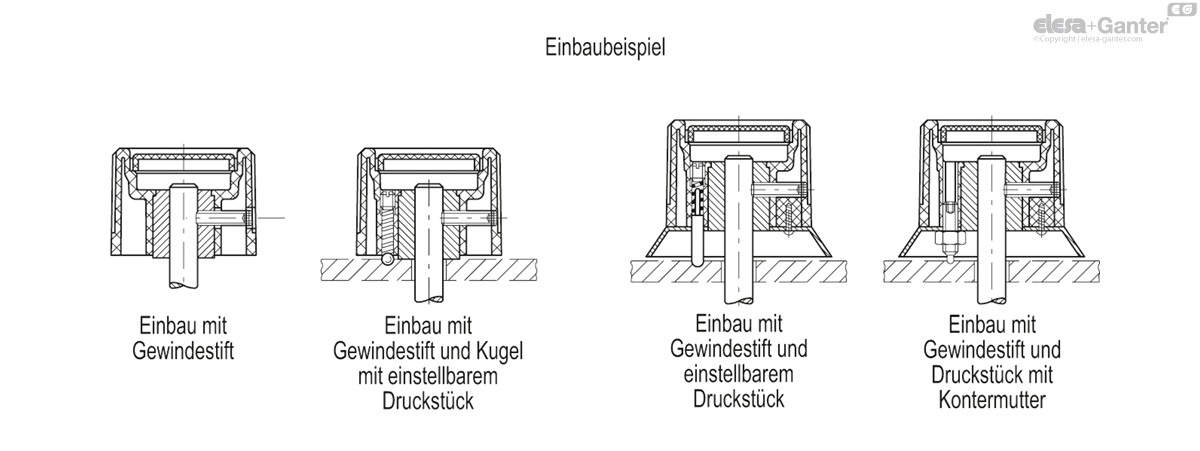

IZN.381/63 A-14-C9 drawing

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, glänzend

Abdeckkappe

ECA-IZN.381: Kunststoff Thermoplast (POM), in allen Elecolors Farben, Montage durch Einpressen, kann durch Niederdrücken der Außenkante entfernt werden (ELESA Original Design).

Zubehör: Separat erhältlich (siehe Tabelle).

Auf der Oberfläche des Deckels können Wörter, Markenzeichen, grafische Symbole usw. in Farben aufgedruckt werden.

Standardausführungen

Buchse Stahl, brüniert, schwarz, H7 Bohrung

Gesichert durch einen Gewindestift, ohne Kopf, mit Innensechskant aus brüniertem Stahl; wird fertig montiert geliefert.

  • IZN.381: Drehknopf.
  • IZN.381+K: Knopf mit mattem, eloxiertem Aluminiumring, schwarzer Markierungspfeil.
  • IZN.381+FGS: Knopf mit mattem, eloxiertem Aluminiumring, schwarze Gravierung (Teilstriche und Nummern).
  • FGS 10/40 = 40 Teilstriche, Nummerierungen von 0 bis 9 im Uhrzeigersinn ansteigend
  • FGS 10/100 = 100 Teilstriche, Nummerierungen von 0 bis 9 im Uhrzeigersinn ansteigend

Für andere Skalierungen (siehe Bestellschema Skalierungen).



Zubehör auf Anfrage

Kugel und Feder für eine Klick-Möglichkeit in den passenden Montagelöchern für Knöpfe mit dem Durchmesser D ≥ 48 mm, nur für IZN.381 erhältlich (siehe Kugel und Feder MS.).

Durch die Aussparung des Gehäuses (Durchloch mit Gewinde), die durch ein vorgebohrtes Loch im oberen Teil des Knopfes erleichtert wird, kann der Druck des Positionierelements mit Hilfe von Kugel- und Federdruckstücken GN 615 (neutrale Ausführung) sowie federnden Druckstücken mit Bolzen GN 616 (Knopf mit Flansch) kalibriert werden.
