124.3-10-25-E

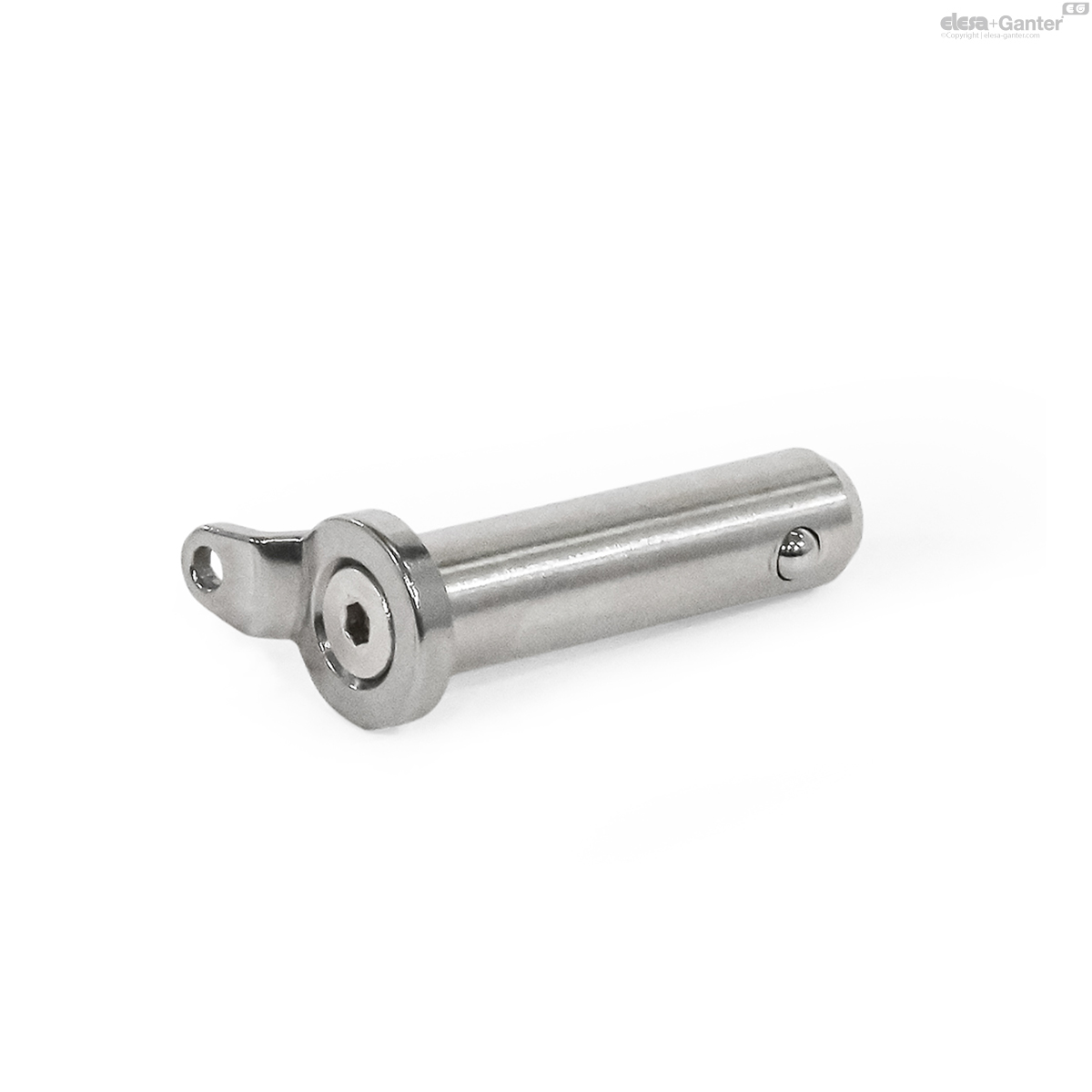

GN 124.3 Edelstahl-Steckbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 124.3
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 124.3-10-25-E
- d1 -0.04/-0.08
- 10
- l1
- 25
- d2
- 15
- d3
- 2.5
- k
- 12
- l2
- 7
- l3
- 8.7
- l4
- 15
- s
- 3
- Location bore
- 10
- Axial holding force in
N≈ - 30
- Load capacity F in kN≈
double sided shearing resistance acc.
DIN 50141
(breaking strength) - 62
- 28
Form
- E: mit Ösenscheibe
Bolzen
Edelstahl 1.4305
Scheibe
Edelstahl 1.4401
metallspritzgegossen
Kugel
Edelstahl 1.3541
Druckfeder
Edelstahl 1.4568
Edelstahl-Steckbolzen GN 124.3 werden zum schnellen Fixieren, Verbinden und Sichern verschiedenster Bauelemente eingesetzt.
Die Rastkugeln werden durch eine Druckfeder in ihrer Position gehalten, sind also nicht starr verriegelt. Das Einstecken bzw. Entnehmen der Bolzen aus der Steckbohrung ist dadurch schnell und einfach möglich.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
