1133-M10-14-ST
GN 1133-ST Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 1133
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

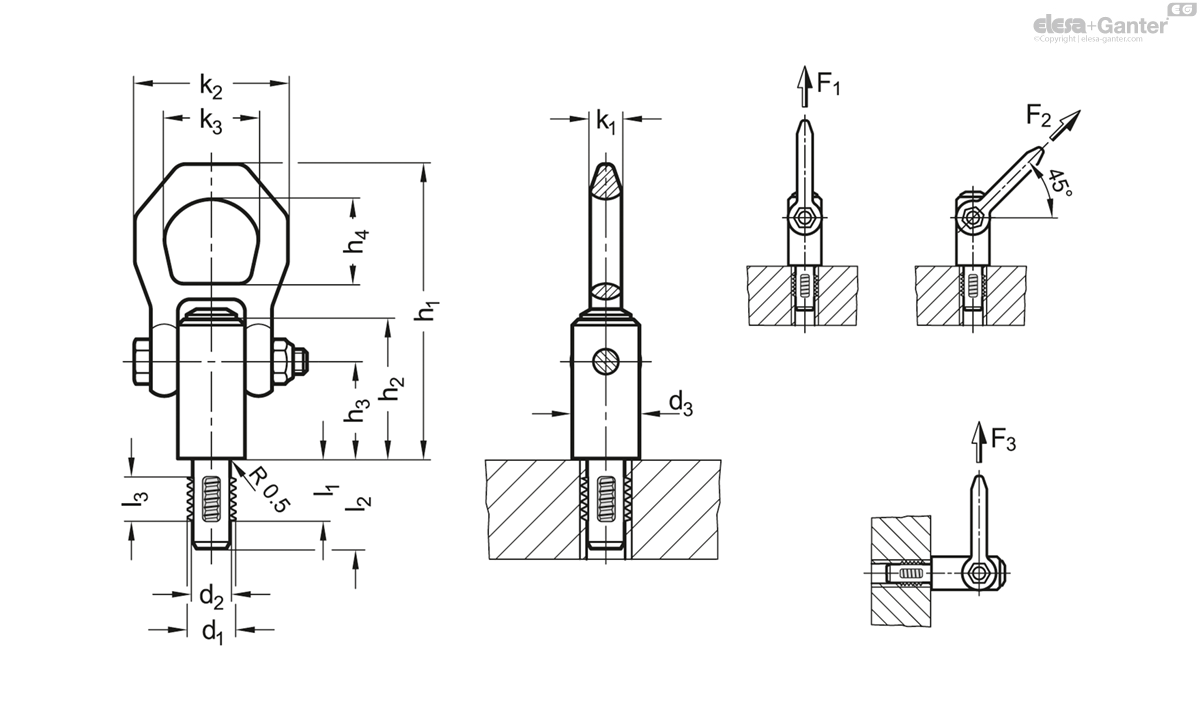

Technisches Datenblatt
Technische Daten
- Katalog
- GN 1133-M10-14-ST
- d1
- M 10
- l1
- 14
- d2 -0.07
- 8.35
- d3
- 21.5
- h1
- 87.5
- h2
- 36
- h3
- 25.7
- h4
- 27
- k1
- 9.5
- k2
- 49
- k3
- 30
- l2
- 20
- l3
- 10
- Nennkraft in kN
F1 - 3.9
- Nennkraft in kN
F2 - 1.5
- Nennkraft in kN
F3 - 1.5
- 290
Stahl ST
- Bolzen, Schäkel
- vergütet, manganphosphatiert
Edelstahl NI
- Bolzen 1.4542
- ausscheidungsgehärtet
- Schäkel 1.4571
Gewindesegmente
- Edelstahl 1.4542
- ausscheidungsgehärtet
Druckknopf
Aluminium, orange eloxiert
Feder
Edelstahl
Gewindetragbolzen GN 1133 sind schnell und einfach einsetzbare Tragelemente. Durch Drücken des Betätigungsknopfes wird die Verriegelung der Gewindesegmente aufgehoben und der Tragbolzen kann in das Aufnahmegewinde hinein bzw. aus ihm heraus bewegt werden. Das zeitaufwändige Ein- und Ausschrauben herkömmlicher Anschlagmittel, wie z. B. Ringschrauben, entfällt.
Für den Einsatz der Gewindetragbolzen genügen, bei entsprechender Werkstofffestigkeit, lehrenhaltige Gewindebohrungen.
Der Schäkel ist 180° schwenkbar, wobei ein Sicherungssteg den Betätigungsknopf vor unbeabsichtigtem Auslösen schützt.
Weitere Anwendungsrichtlinien enthält die Betriebsanleitung, die jedem Gewindetragbolzen beigefügt ist
