EMPC.160-8-C2
EMPC. Bügelgriffe
Lt: 1-2 Wochen Alle Größen und Varianten von EMPC.
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

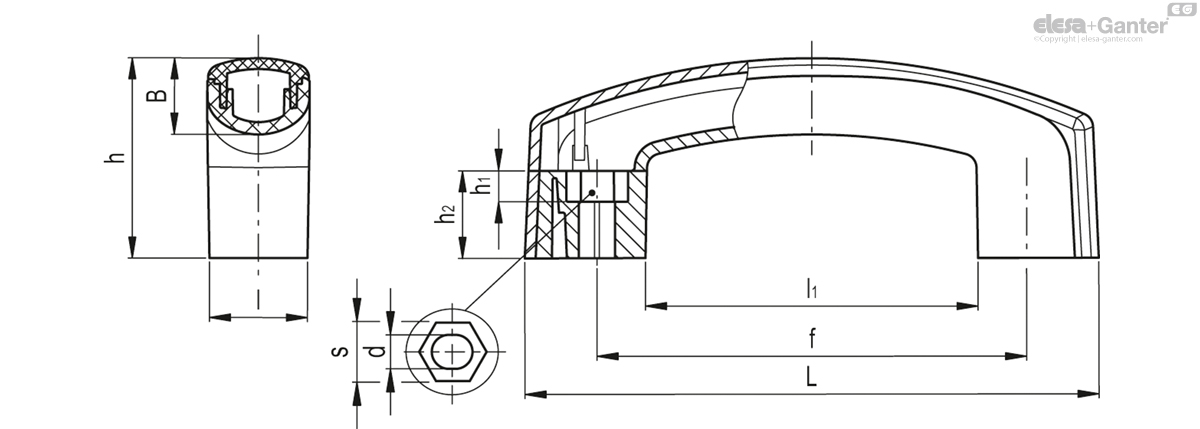

Technisches Datenblatt
Technische Daten
- Katalog
- 260711-C2
- L
- 159.5
- l
- 28
- f±1
- 117÷120
- d
- 8.5
- s
- 13
- h
- 54.5
- h1
- 8.5
- h2
- 24
- B
- 21
- l1
- 93
- F1
[N] - 3000
- F2
[N] - 2500
- L1
[J] - 20
- L2
[J] - 30
- 85
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.
Abdeckkappen
- ECA.M: Glasfaserverstärkter Thermoplast (Polyamid, PA), in allen Elecolors Farben, matt.
Im Lieferumfang enthalten, zum Einpressen, abnehmbar mit Schraubenzieher.
Können auch zusätzlich bestellt werden (siehe Tabelle ECA.M).
Standardausführung
Durchlöcher für front- oder rückseitige Montage über Zylinderkopfschrauben mit Innensechskant, Sechskantschrauben oder Befestigungsmuttern (separat erhältlich).
Technische Daten

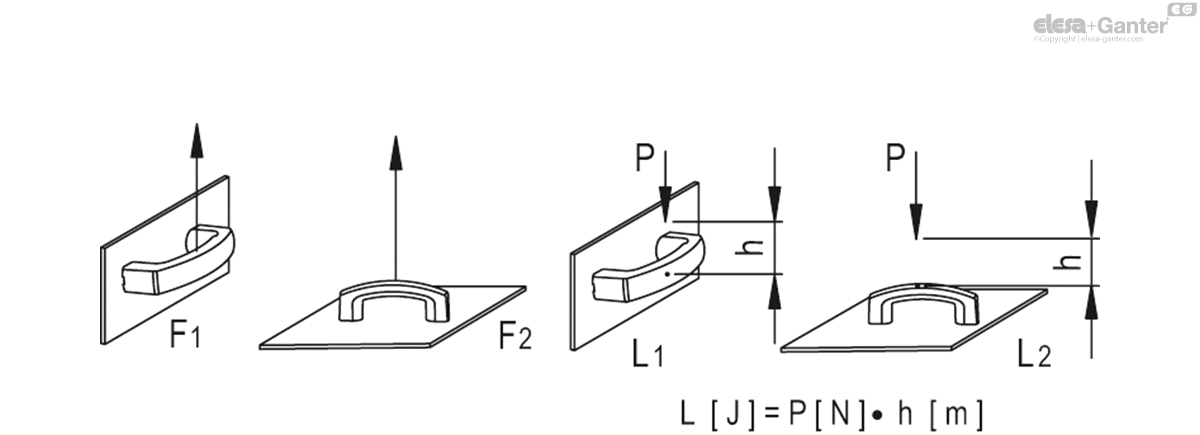

Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.

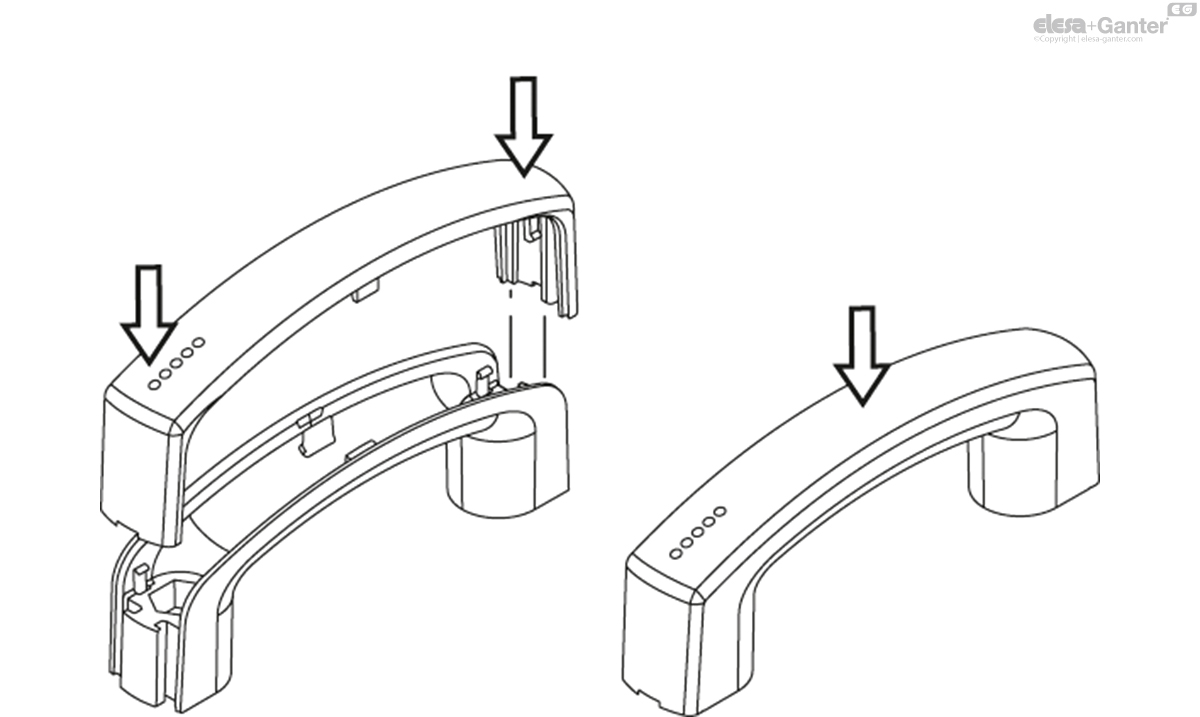

Montagehinweis
Nach der Montage des Griffs setzen Sie die Führungen in die speziellen Nuten des Griffs ein, indem Sie sie sachte bis zum Anschlag eindrücken, bis sie einrasten.
Üben Sie einen abschließenden Druck auf den Mittelteil aus, um die Befestigung der Abdeckkappe vollständig zu lösen.
