TGL-24-93 TGL Verschlusskappen für GLA und GCA Seitenführungen

TGL-24-93

TGL Verschlusskappen für GLA und GCA Seitenführungen

Kunststoff Thermoplast und Edelstahl
  • PA
  • INOX
  • g10030
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von TGL

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

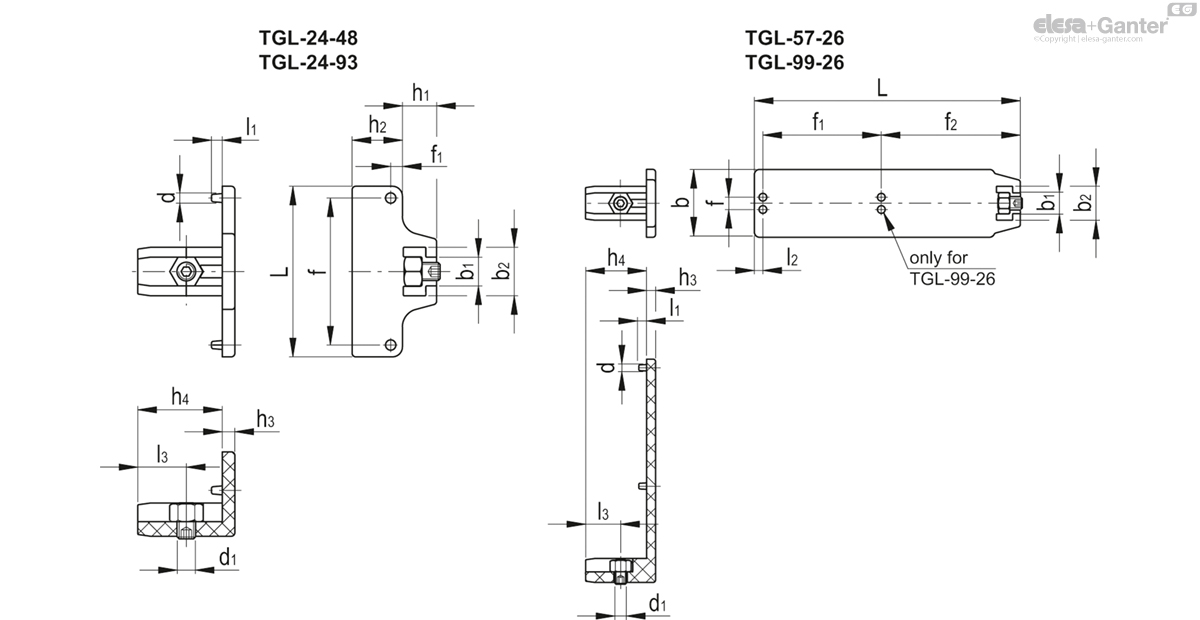

Technische Daten

Katalog
419144
d
2.5
d1
M5
f1
3.2
L
93
f
86
b1
8
b2
13
h1
9.5
h2
14
h3
3.5
h4
23.5
l1
3
l3
13.5
13
TGL-24-93 drawing
TGL-24-93 drawing
TGL-24-93 drawing

Material

Kunststoff Thermoplast (Polyamid PA), grau.

Schraube und Mutter

Edelstahl 1.4301.

Funktionen und Anwendungen

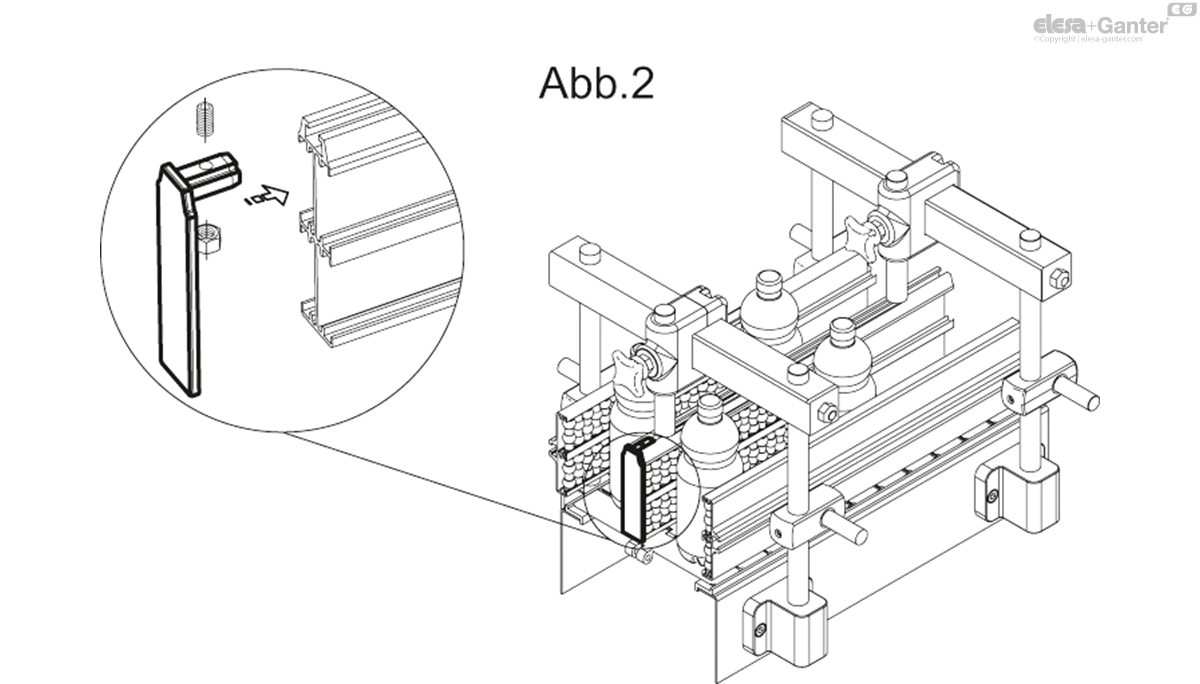

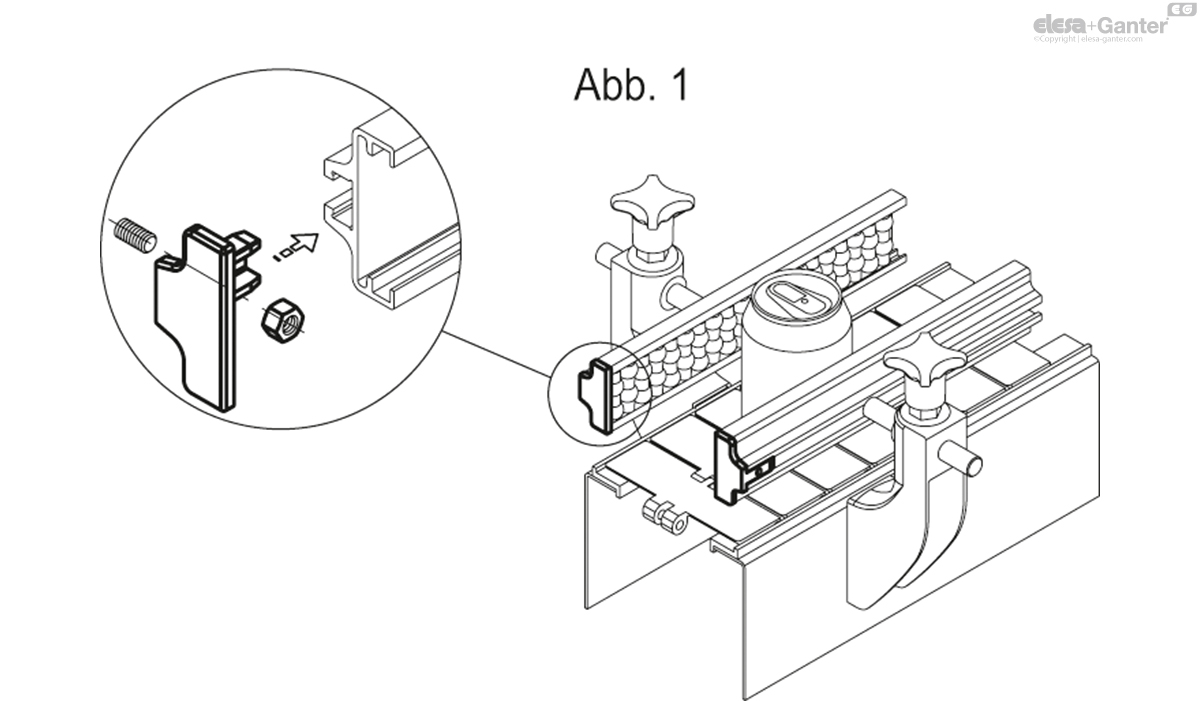

TGL Verschlusskappen werden am Ende von GLA Seitenführungen verwendet (Abb.1) und GCA zentrale Rollengeländer (Abb.2).
