9192-40-30-S GN 9192-S mit Spannschraube

9192-40-30-S

GN 9192-S mit Spannschraube

  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 9192

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 9192-40-30-S
d1
40
w Hubweg
30
FH in kN
10
b1
40
b2
17
d2
M 12
d3
M 12
h1 min.
68
h1 Max.
98
h2
15
h3
36
l1
75
l2
55
l3
43
l4
35
sw
36
964

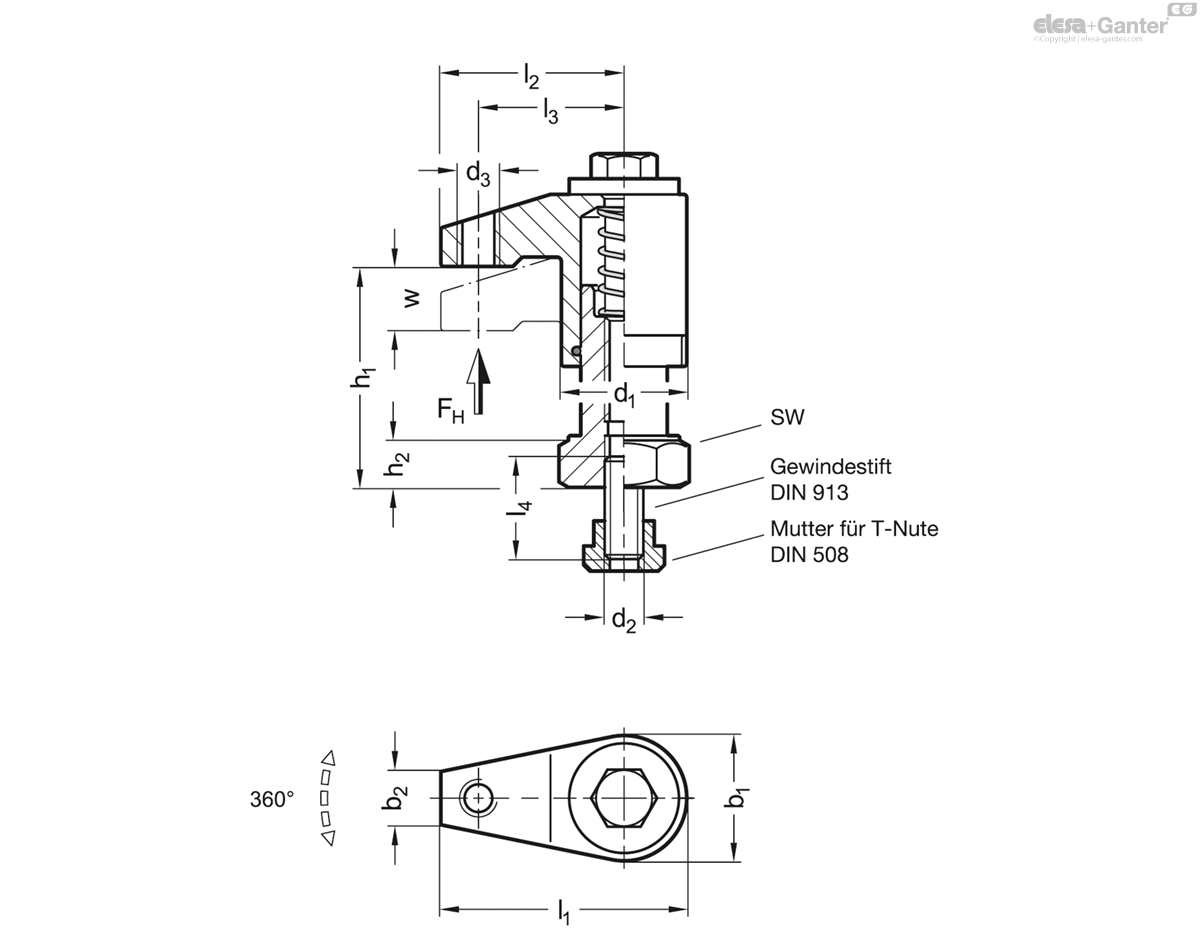

9192-40-30-S drawing
9192-40-30-S drawing

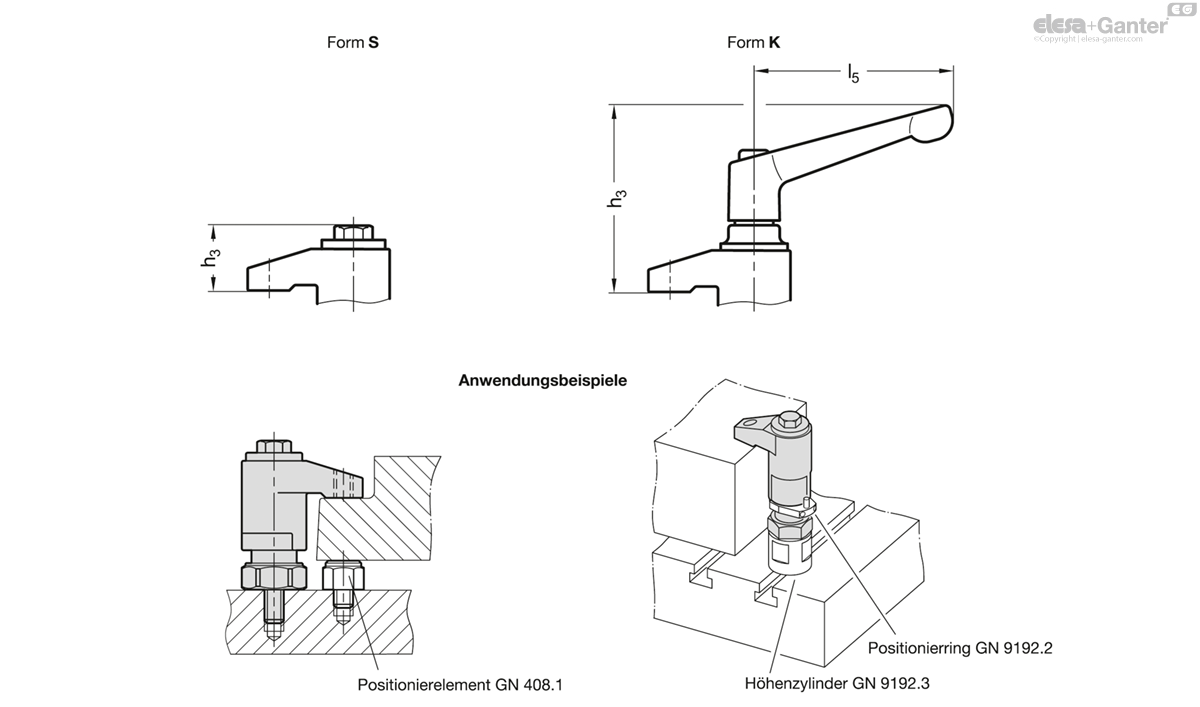

Form

  • S: mit Spannschraube
  • K: mit verstellbarem Klemmhebel mit Spannkraft-Verstärkung

Grundkörper

Stahl

  • einsatzgehärtet
  • Brüniert

Mutter für T-Nute

  • Vergütungsstahl, brüniert
  • Festigkeitsklasse 10

Gewindestift DIN 913

Stahl, brüniert

Verstellbare Klemmhebel

mit Spannkraft-Verstärkung (Form K)

  • Zink-Druckguss

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt

  • Schraubeneinsatz und Buchse

Stahl, nitriert und brüniert

Aufsitzspanner GN 9192 sind kompakte Spannelemente für schnelles und sicheres Spannen im Werkzeug- und Vorrichtungsbau. Durch Eindrehen und Anziehen der Spannschraube oder des verstellbaren Klemmhebels bewegt sich der Spannarm nach unten und spannt das Werkstück.

Der Spannarm ist von Hand um 360° schwenkbar, wodurch das Werkstück einfach und schnell von oben eingelegt und entnommen werden kann. Bei Bedarf können über das Gewinde am Spannarm d3 Positionier- und Pendelelemente aufgenommen werden.

Durch den Positionierring GN 9192.2, der als Zubehör erhältlich ist, kann der Schwenkbereich von Aufsitzspannern auf 110° nach rechts oder links über einen Anschlagstift begrenzt werden. Die Anschlagposition des Rings lässt sich so wählen, dass die Spannposition wiederkehrend und exakt beim Einschwenken am Anschlagstift erreicht wird.

Aufsitzspanner können direkt z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Höhenzylinder GN 9192.3 dienen der Erzielung einer größeren Spannhöhe. Der verstellbare Klemmhebel der Form K wird lose beigelegt geliefert.
