9190-14-M12-E-L GN 9190-E mit geriffelter Spannbacke

9190-14-M12-E-L

GN 9190-E mit geriffelter Spannbacke

Stahl, mit Spiral-Spannhebel
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 9190

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 9190-14-M12-E-L
a
Nutbreite
14
d1
M 12
Fs in kN
7
b
48
d2
12.5
h1
38
h2
16
h3
62
h4
40
h5
19.1
l1
190
l2
40
l3
72
s Spannhub
4
empfohlene Schraube in Kombination mit
GN 9190.3
ISO 4762-M12x35
845

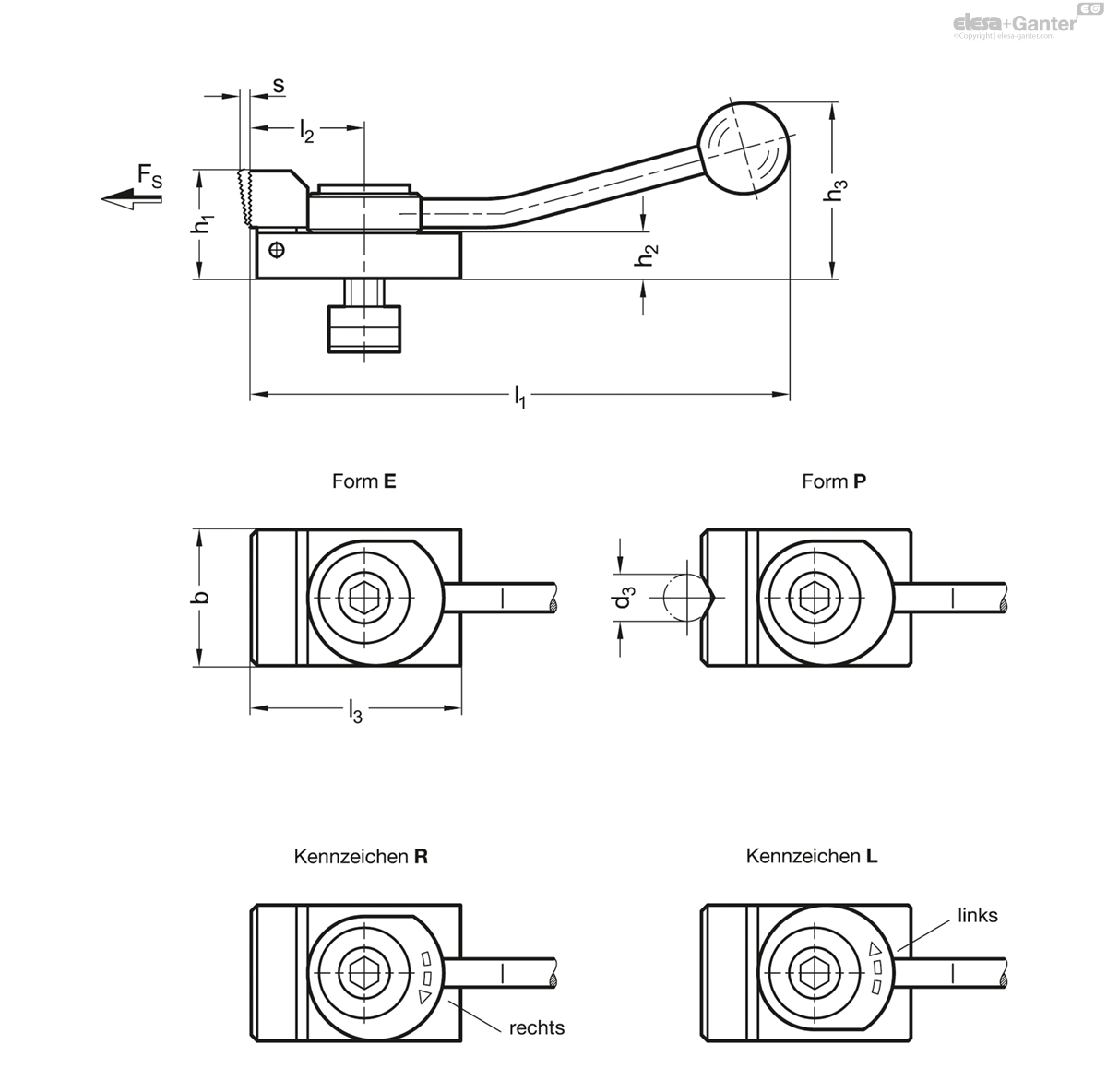

9190-14-M12-E-L drawing
9190-14-M12-E-L drawing
* Kombination mit GN 9190.3 nicht möglich

Form

  • E: mit geriffelter Spannbacke
  • P: mit Prismen-Spannbacke

Kennzeichen

  • R: Spannhub durch Rechtsdrehung
  • L: Spannhub durch Linksdrehung

Spannmechanik

Stahl

  • einsatzgehärtet
  • brüniert

Kugelknopf DIN 319

Kunststoff, Phenolharz (PF)

schwarz, glänzend

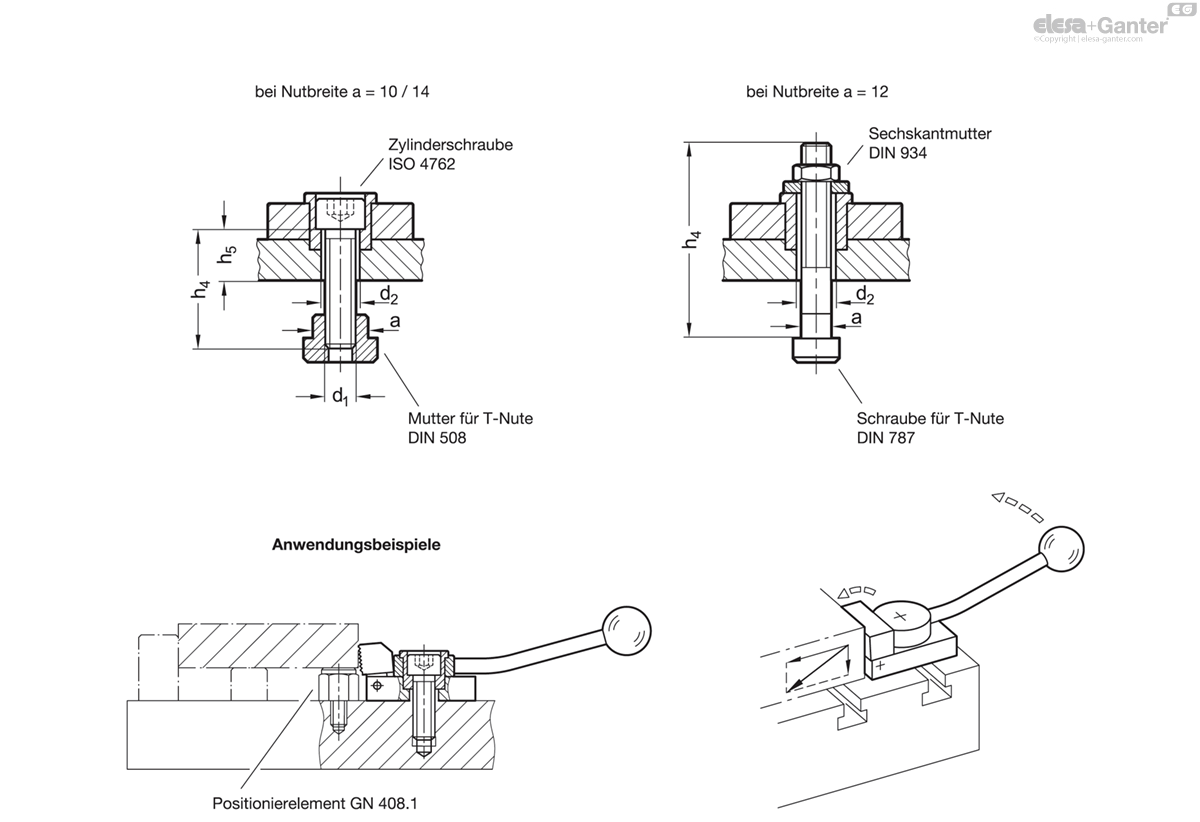

Bei Nutbreite a = 10 / 14

  • Zylinderschraube ISO 4762
  • Stahl
  • Festigkeitsklasse 12.9
  • brüniert

Bei Nutbreite a = 12

  • Sechskantmutter DIN 934
  • Stahl, brüniert

Mit Niederzugspannern GN 9190 werden Werkstücke mit einer drehbar gelagerten Spannbacke gespannt. Die Spannkraft wirkt dabei seitlich und von oben mit Niederzugseffekt auf das Werkstück und spannt dieses gegen Festanschläge sowie die Auflagefläche.

Der Spannweg der Spannbacke resultiert aus der Schwenkbewegung des Spiral-Spannhebels. Beim Lösen des Spannhebels wird die Spannbacke per Federkraft zurückgestellt. Die geringe Bauhöhe der Niederzugspanner ermöglicht in vielen Fällen eine vollflächige Bearbeitung des Werkstücks.

Niederzugspanner können direkt z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Zusätzlich lassen sie sich in beliebiger Position quer zur T-Nut positionieren, mit den Auflageleisten GN 9190.3, die als Zubehör erhältlich sind. Dazu muss die mitgelieferte Schraube gemäß Tabelle ausgetauscht werden.

Für einen leichtgängigen Lauf und zum Erzielen der maximalen Spannkraft sollte die Spannmechanik leicht gefettet werden.
