BOL-MB-56-G-31-JV
BOL-MB-JV Mit Federn und Schrauben
Lt: 1-2 Wochen Alle Größen und Varianten von BOL-MB
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

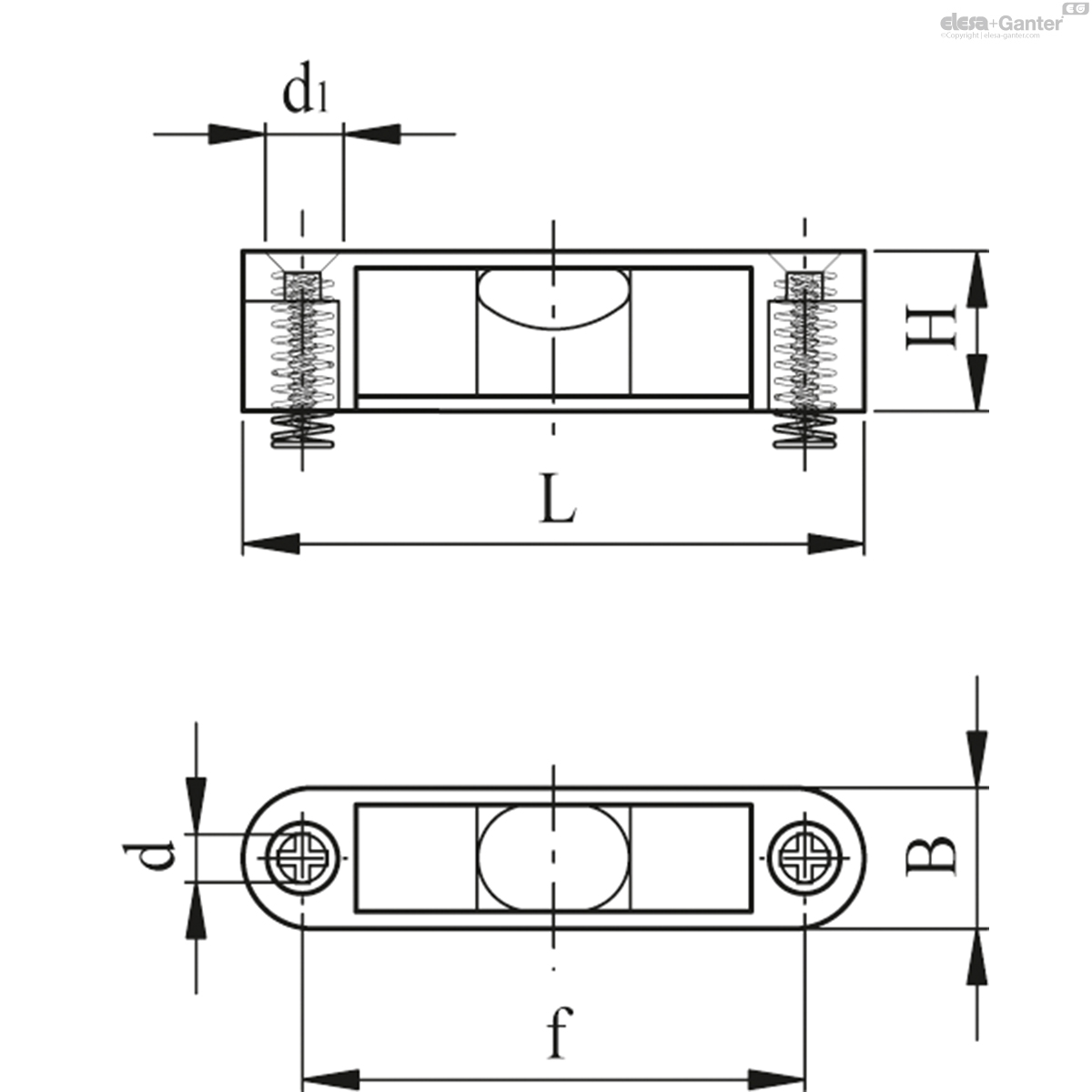

Technisches Datenblatt
Technische Daten
- Katalog
- 438171
- d
- 4.2
- d1
- 7.4
- L
- 56
- H
- 15
- B
- 15
- f
- 42.5
- 13
Material
Polycarbonat (PC).
Gehäuse der Flüssigkeit
Polymethylmethacrylat (PMMA).
Kontrastmittel
Grün transparent, UV-beständig.
Empfindlichkeit von Dosenlibellen
31 Winkelminuten pro 2 mm Blasenweg
Standardausführungen
- BOL-MB-AV: ohne Federn und Schrauben, zur festen Montage
- BOL-MB-JV: mit Stahlfedern und selbstschneidenden Schrauben aus verzinktem Stahl, für eine flexible Montage.
Funktionen und Anwendungen
Die BOL-MB Dosenlibellen werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen, Geräten und Instrumenten verwendet.
Das transparente Gehäuse aus stoßfestem Polycarbonat ermöglicht die Überprüfung der Ausrichtung der Blase von vorne oder von der Seite.
Sie geben den Neigungswinkel in Richtung der Dosenlibellenachse an.
Um eine bidirektionale Ausrichtung zu ermöglichen, sind zwei Dosenlibellen mit Stellschrauben im Winkel von 90 Grad erforderlich.

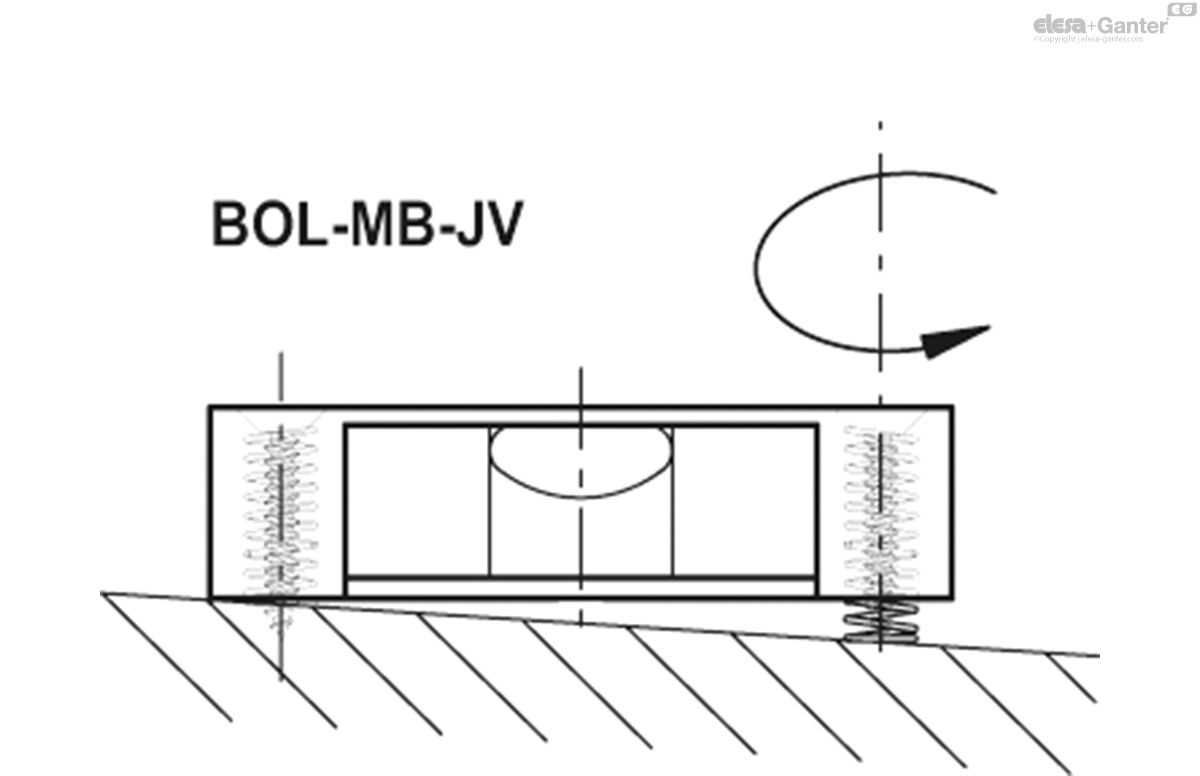

Die Ausrichtung der BOL-JV Libellen lässt sich dank der Verwendung von Federn, die durch Anziehen der Schrauben eingestellt werden können, an die jeweilige Montagefläche anpassen.
