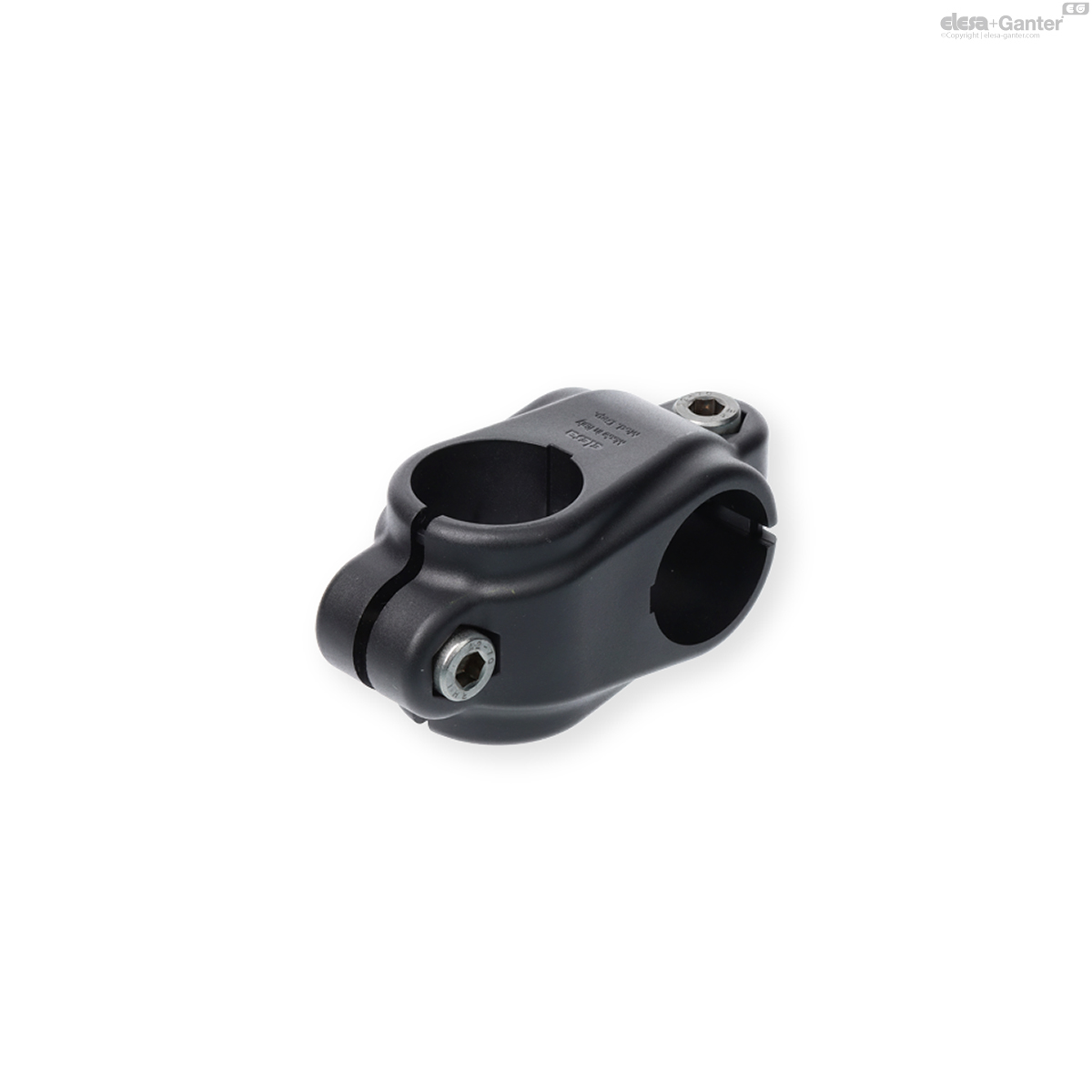

TCC-CR-18-18-C9
TCC-CR Kreuz-Klemmverbinder
Lt: 1-2 Wochen Alle Größen und Varianten von TCC-CR
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

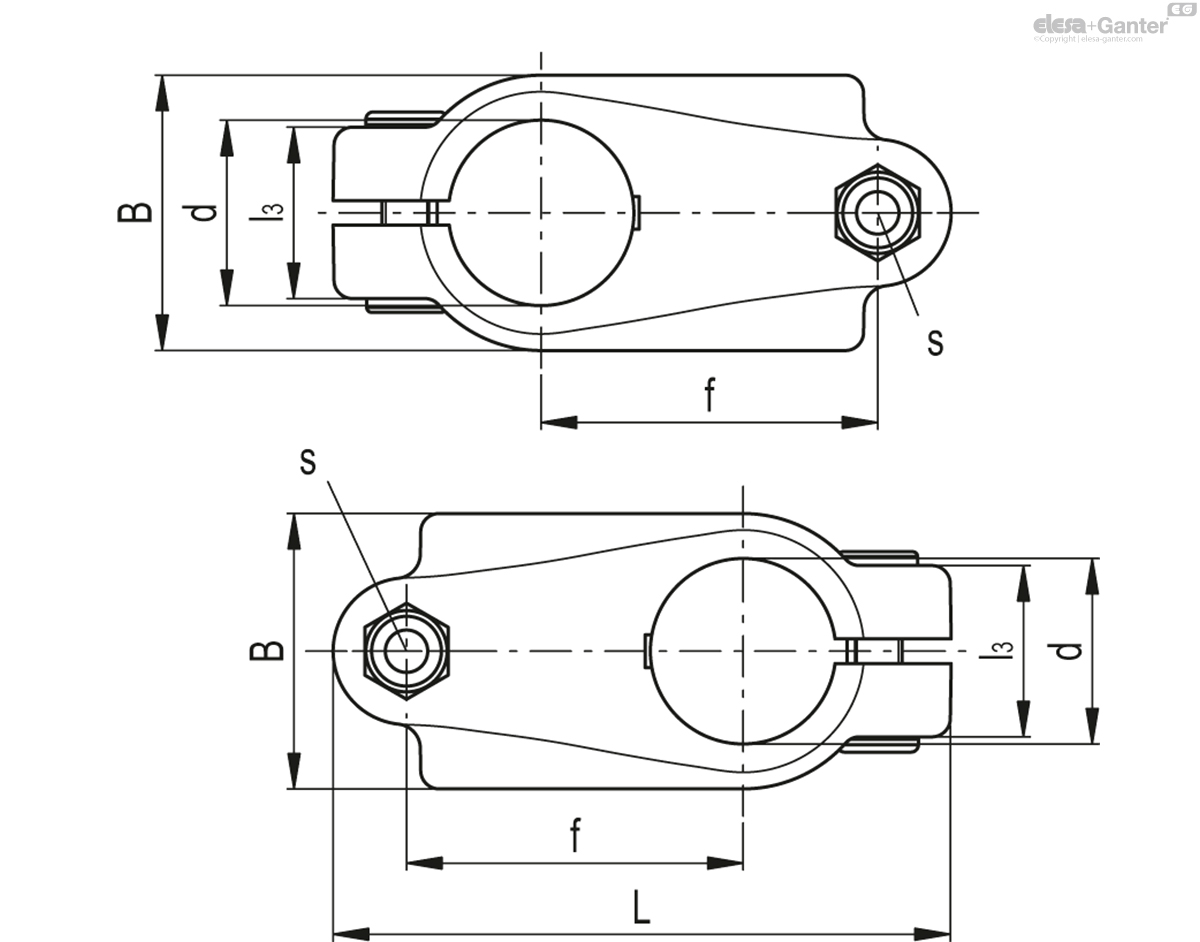

Technische Daten
- Katalog
- 600121-C9
- d
- 18
- L
- 65
- B
- 29
- f
- 34
- l3
- 21
- s
- M6
- C#
[Nm] - 5
- F1*
[N] - 2150
- M1**
[Nm] - 17
- 43
Kugelhalter
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder grau RAL 7040 (C33), UV-beständig, matt.
Schrauben und Muttern (beigestellt)
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301).
Eigenschaften
Klemmverbinder für Rohre mit einem Durchmesser von 18 ± 0,2 mm und 30 ± 0,2 mm.
Für Rohre mit kleinerem Durchmesser kann die Reduzierbuchse TCC-A verwendet werden (separat zu bestellen).

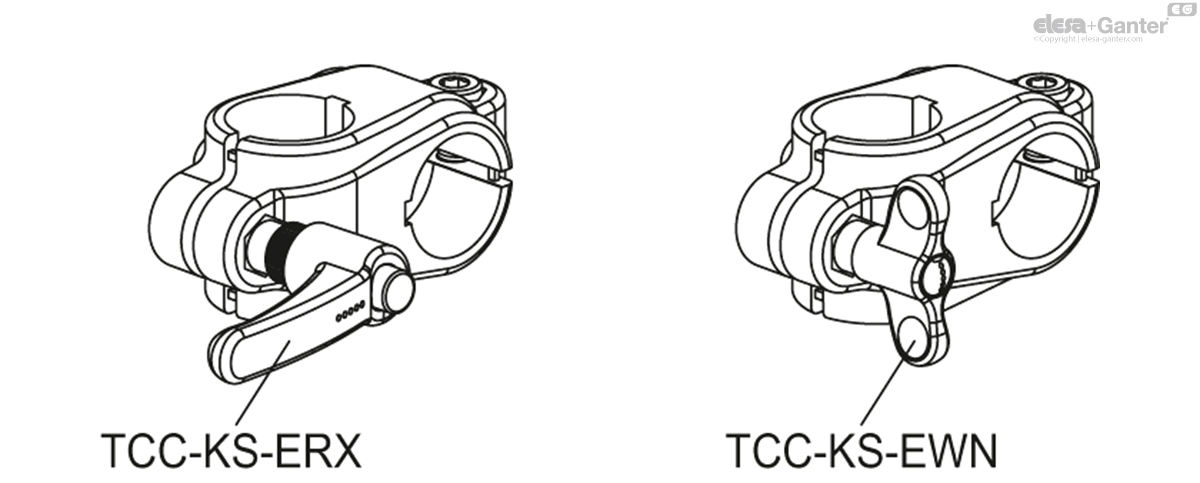

Die „s“-Gewindestifte können ersetzt werden durch das Set TCC-KS.
Technische Daten

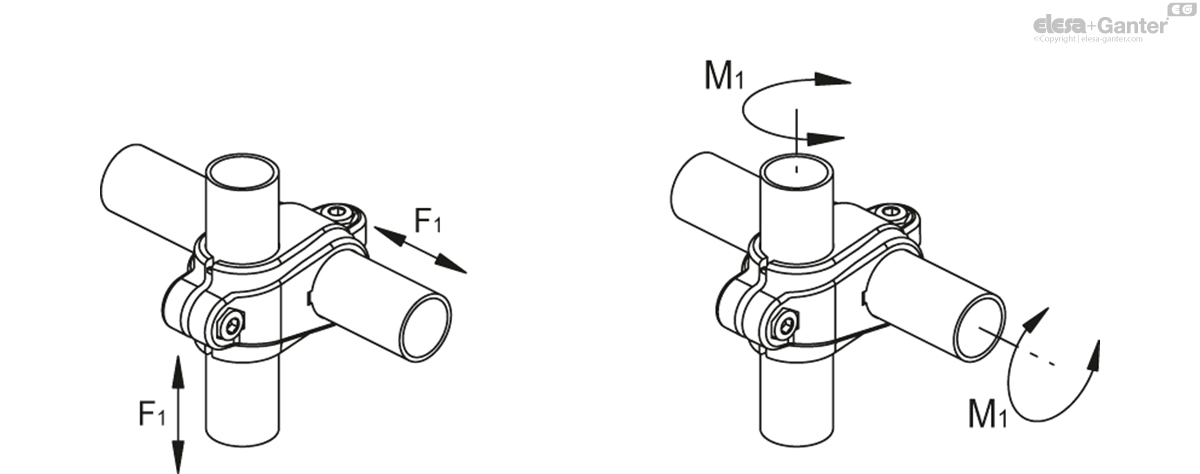

Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment „C#“ angezogen wurden.
