890-70-SP-M

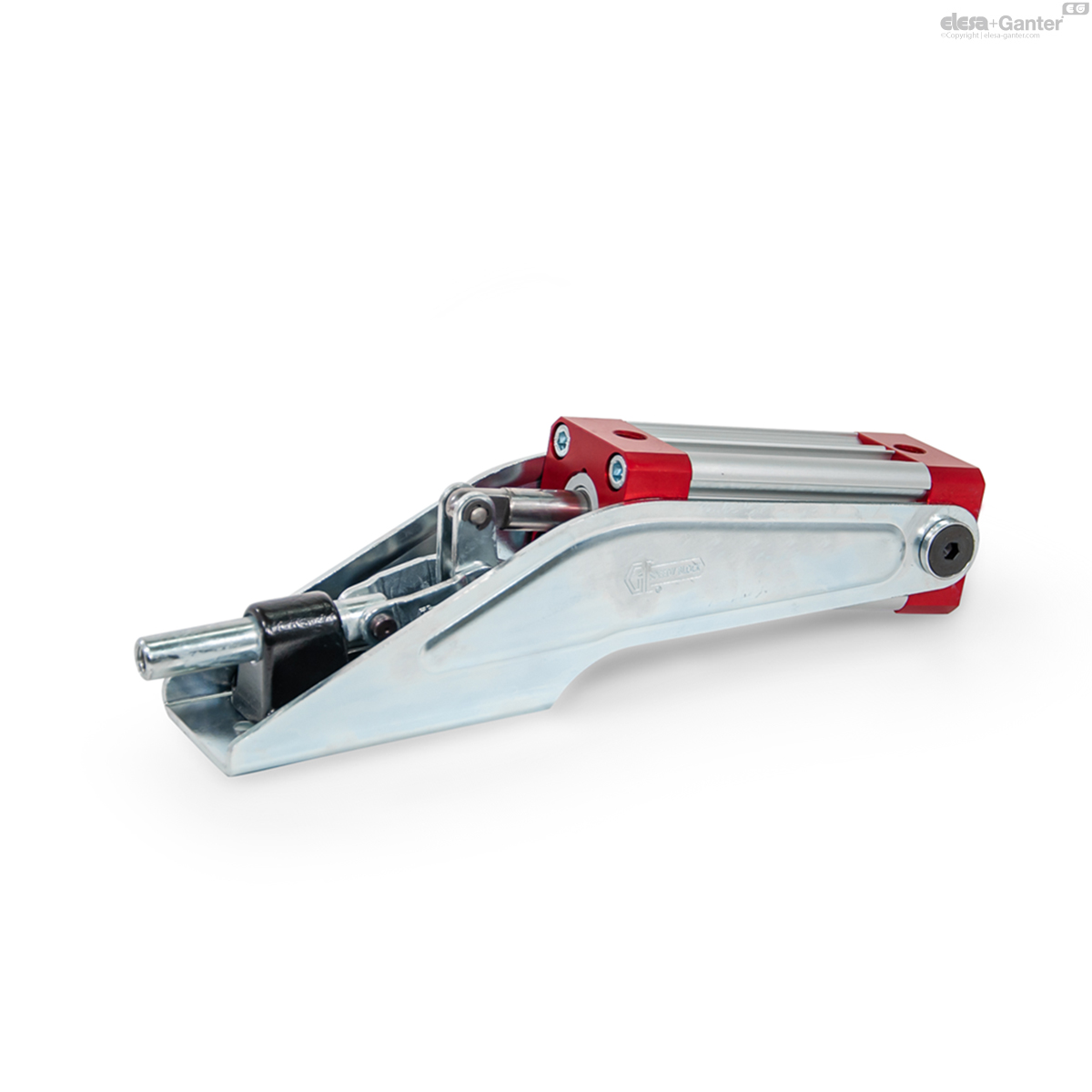

GN 890 Schnellspanner
Lt: 1-2 Wochen Alle Größen und Varianten von GN 890
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 890-70-SP-M
- Size
- 70
- FH in N
- 1200
- FS in N
- 780
- a
- 13.5
- b1
- 42
- b2
- 64
- d1
- 8.5
- d2
- M 6
- d3
- 4.3
- d4
- M 5
- Inside Ø
connection tube - 4
- h
- 50
- l1
- 163
- l2
- 78.5
- l3
- 20
- l4
- 70
- m1
- 26
- m2
- 13
- m3
- 26
- s ≈
- 7.5
- t
- 12
- w
- 12
- 500
Form
- SP: Grundkörper Stahl, geschmiedet
Kennzeichen
- M: Magnetkolben
Gehäuse
Stahl
- geschmiedet
- chemisch geschwärzt
Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert
Schubstange
Stahl St 37
verzinkt, blau passiviert
Lagerbolzen (Lagerbuchsen)
einsatzgehärtet
doppeltwirkender Zylinder
Höchstdruck 6 bar
Die Spannmechanik der Schnellspanner GN 890 entspricht in Aufbau und Abmessungen der von handbetätigten Schubstangen-Spannern GN 842.
Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein. Der stabile Lagerrahmen für den Zylinder ist so gestaltet, daß die Zylinder-Lagerung seitlich nicht vorsteht.
Schnellspanner GN 890 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380, ist damit eine Endlagenabfrage möglich, wie sie z. B. von einer Anlagensteuerung benötigt wird.
- Sensor GN 3380
