1050-2N-M12-A-L-ASS
GN 1050-A mit Außengewinde
Lt: 1-2 Wochen Alle Größen und Varianten von GN 1050
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 1050-2N-M12-A-L-ASS
Nenngröße- 2N
- d2
- M 12
- d1
- 53
- x +0.05 Radialversatz
- 0.75
- d3
Bohrung±0.03 - 18.5
- d3 Zapfen GN 1050.1 ±0.03
- 18.25
- d4 H7
- 6
- l1
- 70.1
- l2
- 20
- m
- 40
- t2
- 10
- z ±0.1 Axialerversatz
- 0.4
- 390

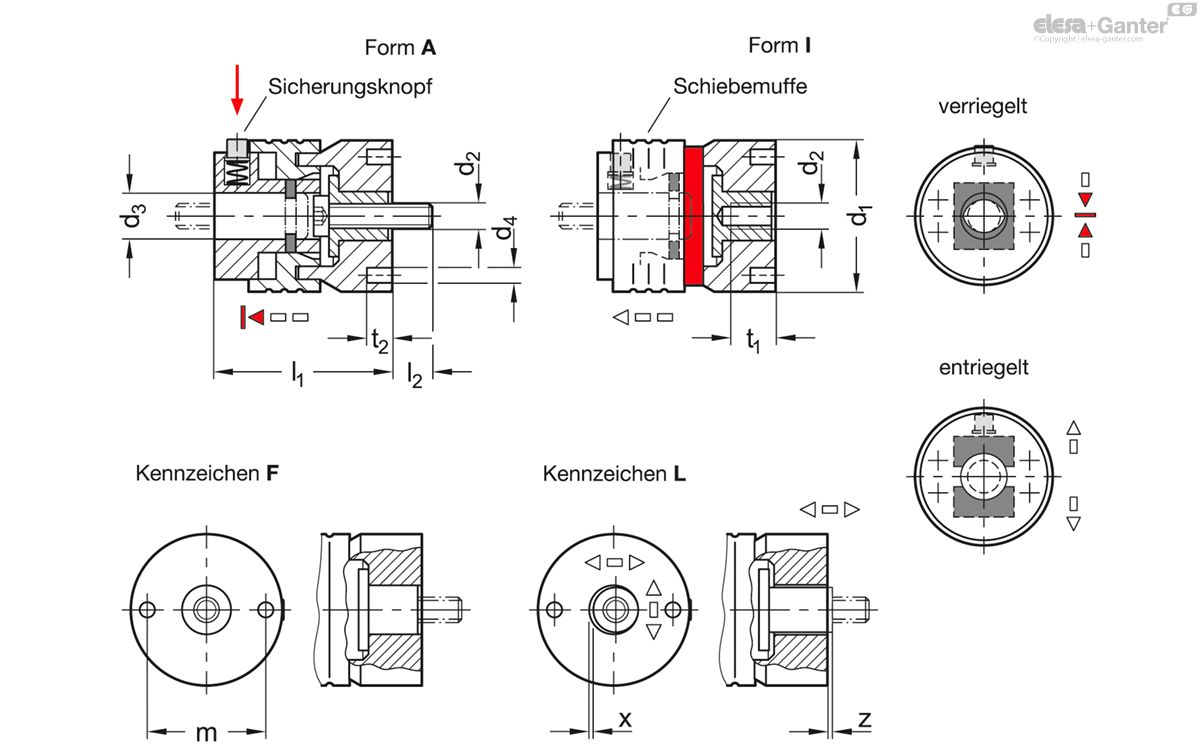

Form
- A: mit Außengewinde
- I: mit Gewindestift
Kennzeichen
- F: Festlager
- L: Loslager
Gehäuse
Aluminium
schwarz eloxiert ASS
Verschlussmechanik
Stahl, vergütet
verzinkt, blau passiviert
Befestigungsbuchse (Form I)
Edelstahl, nichtrostend, 1.4057
vergütet
Befestigungsschraube (Form A)
Zylinderschraube DIN 7984
Festigkeitsklasse 8.8
Sonstige Schrauben
Stahl, verzinkt, blau passiviert
Sonstige Teile
Edelstahl
Einsatztemperatur -30 °C to 120 °C
Schnellverschluss-Kupplungen GN 1050 positionieren und befestigen Bauelemente in Verbindung mit Zapfen GN 1050.1 werkzeuglos, formschlüssig und wiederholgenau. Bei häufigen Rüstvorgängen oder solchen, die umständlich mit Schraubwerkzeug vorgenommen werden müssen, können Schnellverschluss-Kupplungen z. B. an Vorrichtungen oder Produktionslinien zur rationellen Montage von Seitenführungen, Abdeckungen und Anbaugeräten eingesetzt werden.
Ein Sicherungsknopf schützt vor unbedachtem Öffnen der Kupplung. Wird dieser gedrückt, lässt sich die Schiebemuffe axial bewegen um im Inneren einen eingesteckten Zapfen am Einstich zu entriegeln. Außen wird gleichzeitig ein roter Ring sichtbar, welcher den entriegelten Zustand anzeigt.
Die Kupplungen übertragen kein Drehmoment. Werden mehrere Kupplungen an einem Bauelement verwendet, ist es über das Kennzeichen L möglich, einen Radial- sowie Axialversatz auszugleichen. Die Bohrungen d4 nehmen bei Bedarf Zylinder- oder Spiralspannstifte auf, welche die Kupplung positionieren. Beim Kennzeichen L sind die Stiftbohrungen anwendungsseitig entsprechend größer vorzusehen, um den Radialausgleich zu ermöglichen.
Flansche GN 1050.2 sind als Zubehör zur Montage von Kupplungen und Zapfen erhältlich und erweitern deren Anbaumöglichkeiten.
- andere Farben (Eloxierung) oder blank
| Nenngröße | d2 Befestigungsgewinde Schnellverschluss-Kupplungen | d5 Befestigungsgewinde Zapfen GN 1050.1 | FZ max. Zugbelastbarkeit in kN | FD max. Druckbelastbarkeit in kN | FR max. Scherbelastbarkeit in kN |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Sicherheitshinweis:
Die Belastbarkeiten werden nur erreicht, wenn diese von der Umgebungskonstruktion aufgenommen werden können.
Anwendungsseitige Gewindebohrungen oder zusätzlich eingesetzte Muttern und Schrauben müssen mindestens der Festigkeitsklasse 8 entsprechen.
Je nach Anwendung sind zusätzliche Sicherheitsfaktoren vorzusehen.
