70-27-B-ST
GN 70 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 70
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 70-27-B-ST
- d1
- 27
- d2 +1
- 5.5
- d3 +1
- 11
- h ±0.5
- 8
- Länge l
- 21
- s
- 3
- 12

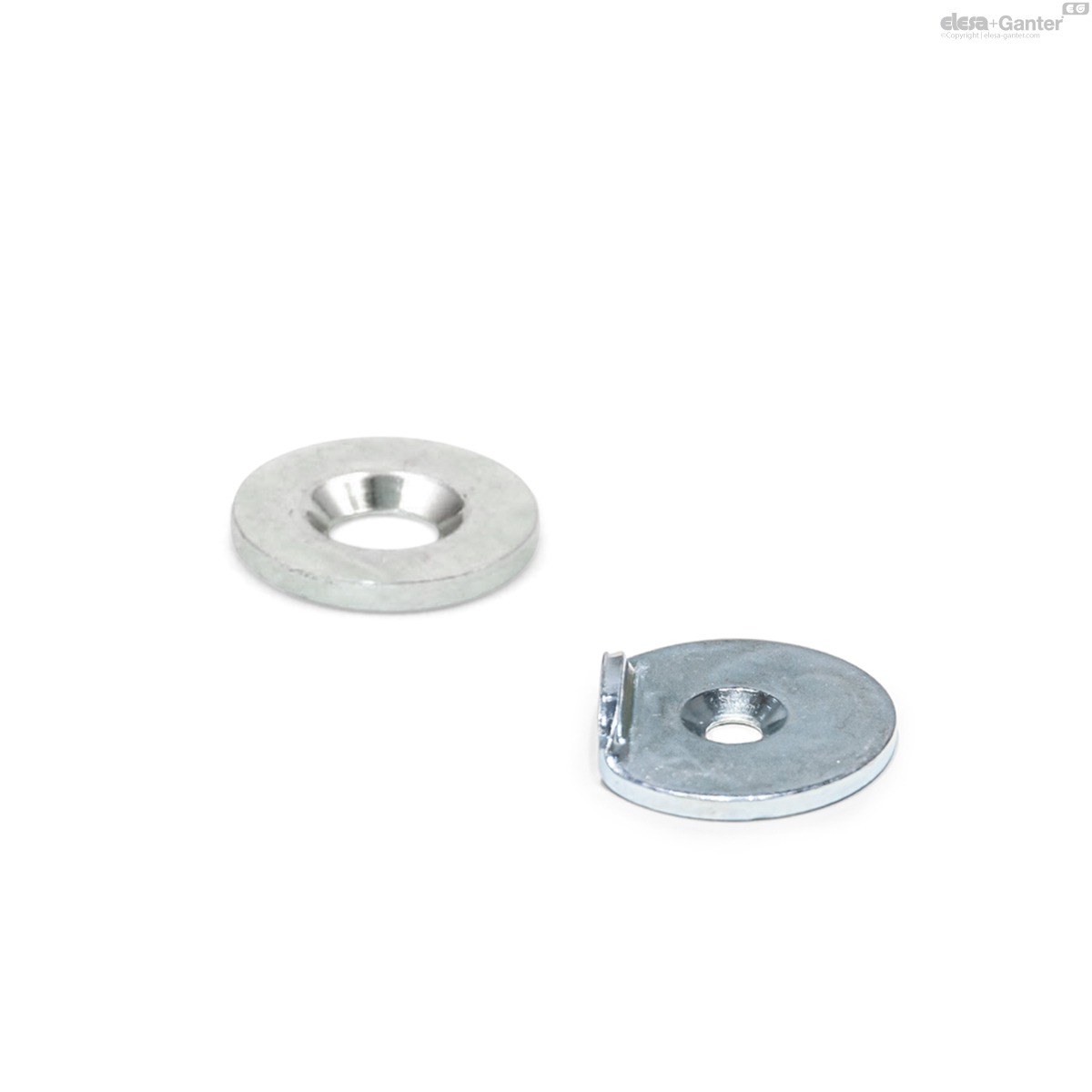

Form
- A: flach, ohne Anschlagkante
- B: flach, mit Anschlagkante
Stahl ST
verzinkt
Edelstahl NI
magnetisch
Haltescheiben GN 70 werden als Gegenstück für Haltemagnete z. B. dann eingesetzt, wenn ein Magnet in Verbindung mit nichtmagnetischen Werkstoffen verwendet werden soll.
Die Form B verhindert dabei ein Abrutschen der Magnete, da die Haftkräfte meist größer sind als die erreichbaren Querkräfte welche durch die vorliegenden Reibpartner hervorgerufen werden.
Sie lassen sich mit Senkschrauben z.B. DIN 7991 aber auch mit handelsüblichen Holz- oder Blechsenkschrauben befestigen.
