417-6-A-NI

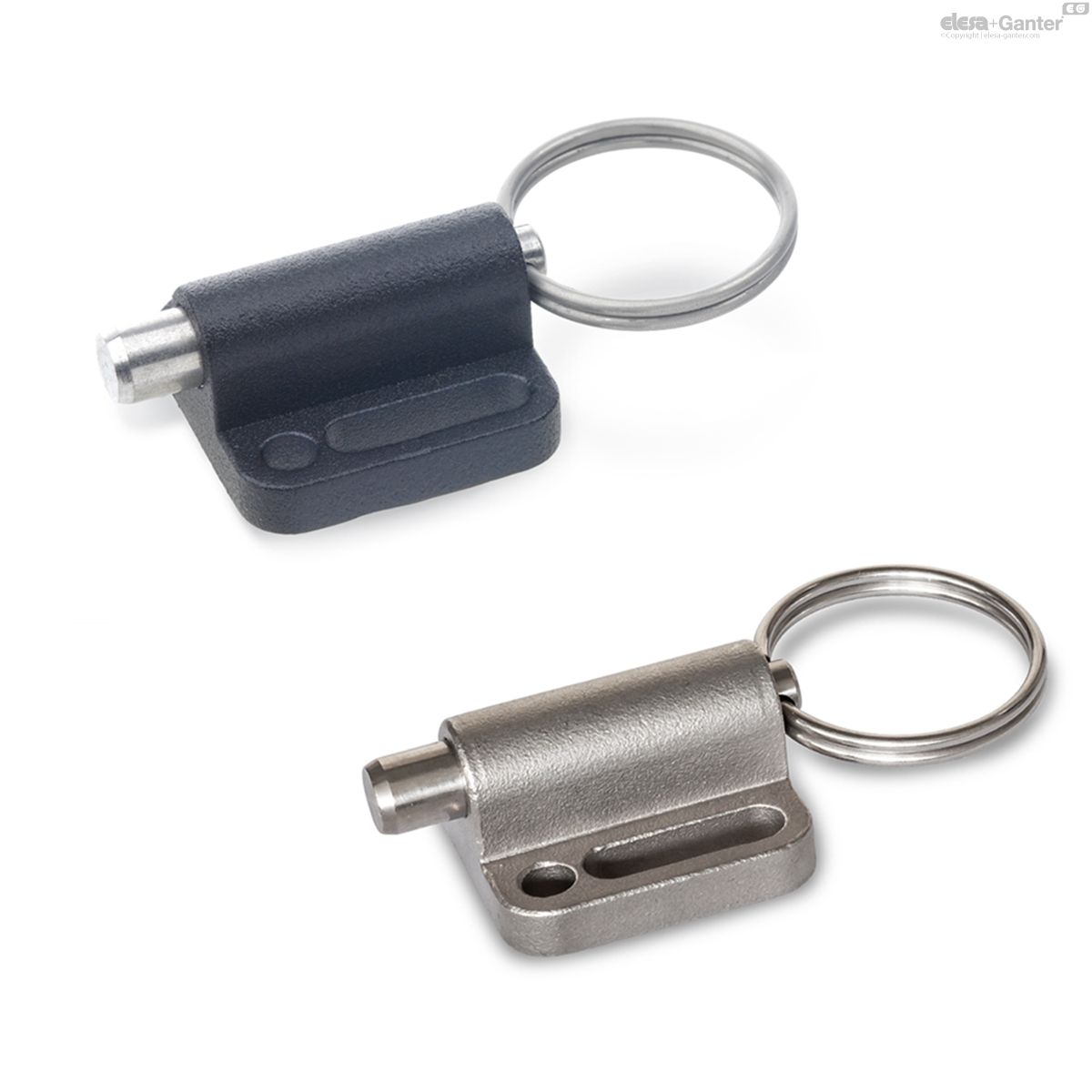

GN 417-A mit Zugring
Lt: 1-2 Wochen Alle Größen und Varianten von GN 417
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

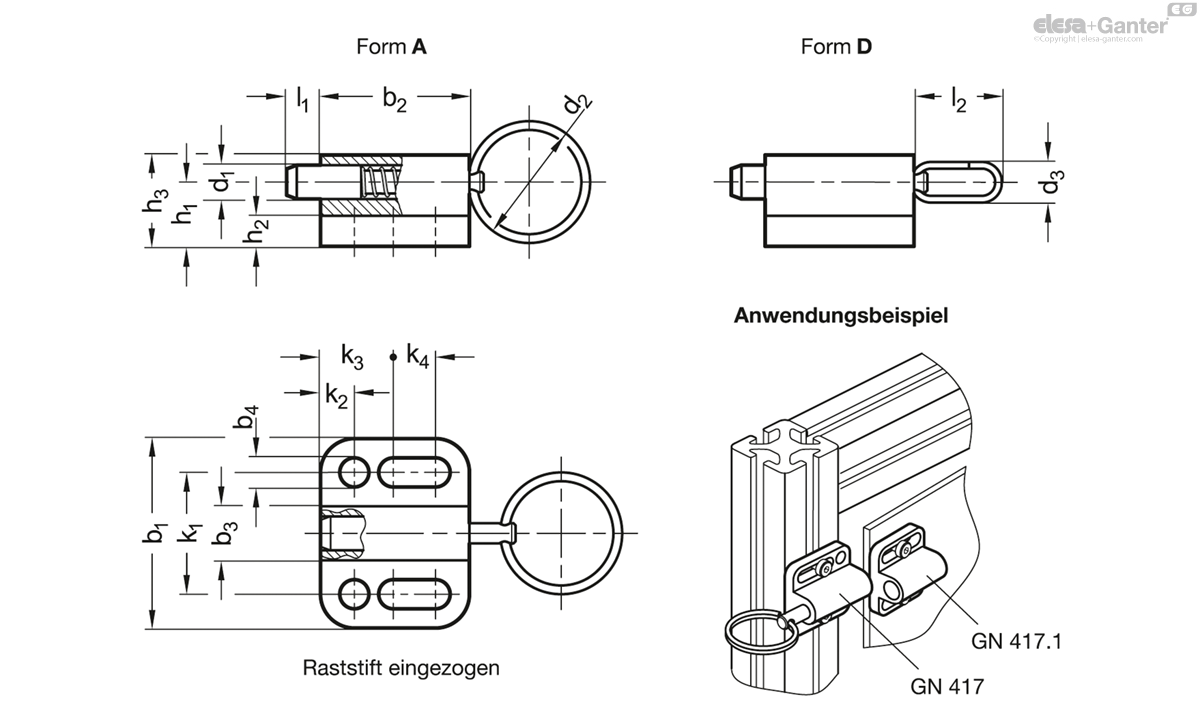

Technische Daten
- Katalog
- GN 417-6-A-NI
- d1
Bohrung +0.03/+0.08 Stift h11 - 6
- b1
- 32
- b2
- 27.5
- b3
- 10
- b4 -0.2
- 5.4
- d2
- 24
- d3
- 9.5
- h1
- 10.5
- h2
- 5
- h3
- 15.5
- k1 ±0.05
- 21
- k2
- 5.5
- k3
- 12
- 10
- l1
- 6
- l2
- 21
- Federdruck
in N≈ Anfang - 5
- Federdruck
in N≈ Ende - 21
- 41
Form
- A: mit Zugring
- D: mit Zugöse
- B: ohne Rastsperre, mit Griffknopf
- C: mit Rastsperre, mit Griffknopf
Führung
- Zink-Druckguss
kunststoffbeschichtet
Schwarz, strukturmatt
- Edelstahl-Feinguss NI
nichtrostend, 1.4308
blank, matt gestrahlt
Raststift
Edelstahl nichtrostend, 1.4305
Druckfeder
Edelstahl nichtrostend, 1.4310
Zugring / Zugöse
Edelstahl nichtrostend, 1.4310
Griff
Kunststoff (Polyamid PA)
- Schwarz, matt
- nicht demontierbar
Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher.
Rastbolzen Form C mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Die Form D verfügt über eine verstärkte Zugöse und eignet sich damit besonders für eine Fernbetätigung per Seilzug.
Die Edelstahl-Ausführungen ermöglichen die Verwendung der Rastbolzen in aggressiveren Umgebungen.
