761-100-T-NI
GN 761-NI Edelstahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 761
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

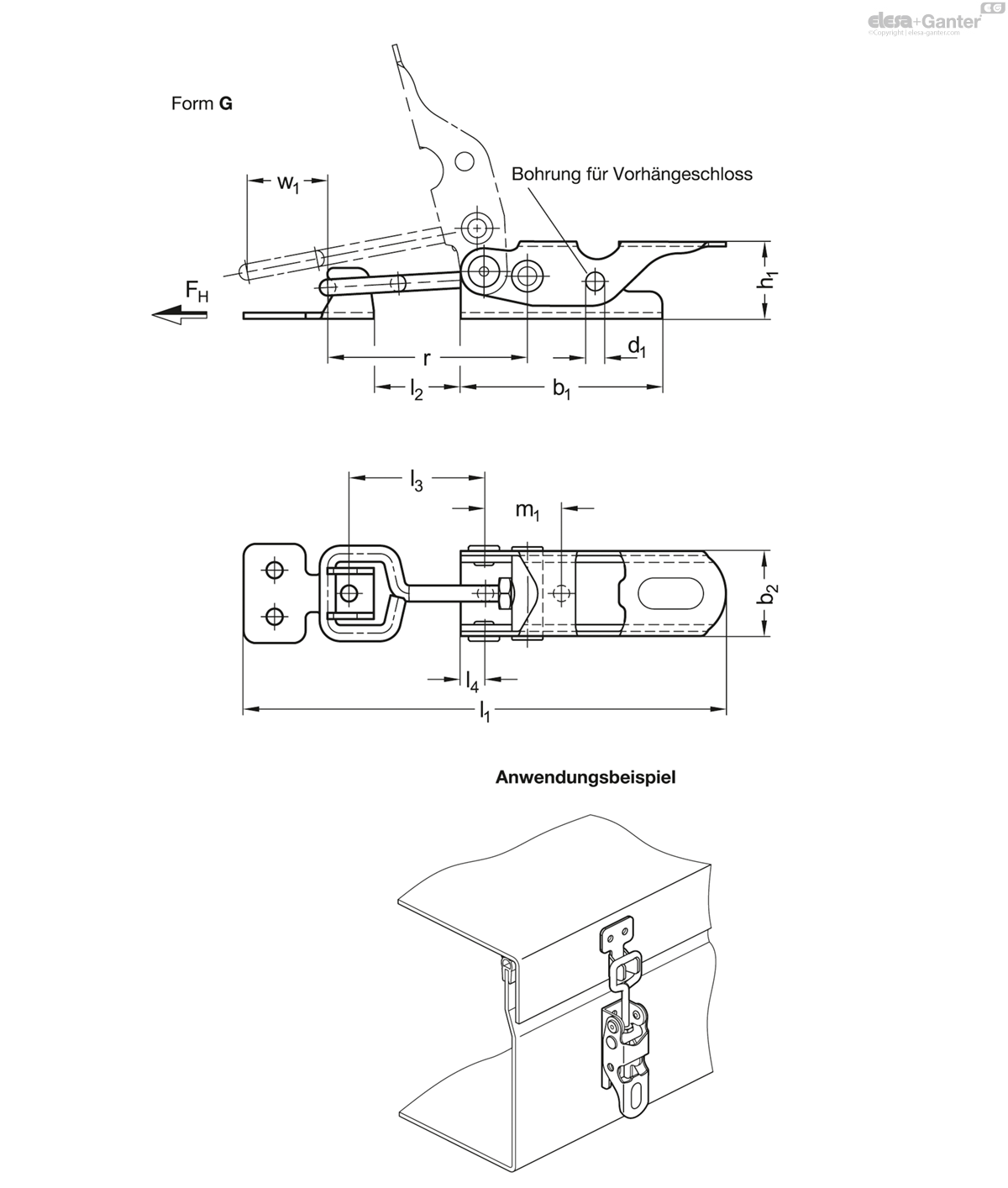

Technisches Datenblatt
Technische Daten
- Katalog
- GN 761-100-T-NI
- Größe
- 100
- FH in N
- 1000
- a
- 8.3
- b1
- 52.5
- b2
- 21.5
- b3
- 24
- b4
- 29
- d1
- 5
- d2
- M 5
- d3
- 4.2
- h1
- 18
- h2
- 13.3
- l1
- 117.5
- l2 min.
- 22
- l3 min.
- 34.5
- l4
- 6.5
- l5
- 5.5
- l6
- 20
- m1
- 20
- m2
- 13
- m3
- 17.5
- r ≈ für w2 = 0
- 51
- s
- 1.5
- w1 Hubweg
- 12
- w2 Verstellbereich
- 7
- 61

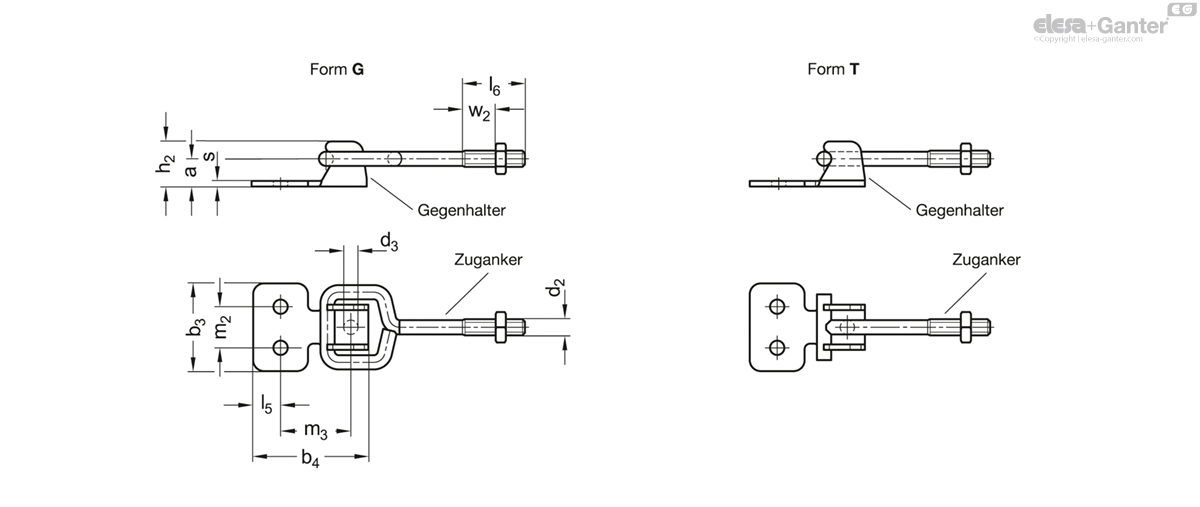

Form
- G: Zuganker mit Öse, mit Gegenhalter
- T: Zuganker mit T-Stück, mit Gegenhalter
Ausführung in Stahl ST
Stahl, verzinkt, blau passiviert
Ausführung in Edelstahl NI
Edelstahl 1.4301
Spannverschlüsse GN 761 sind besonders für das schnelle Verschließen und Befestigen von Klappen, Behälterdeckeln und Kisten geeignet.
Wird der Betätigungshebel geschlossen, bewegt sich der Zuganker aufgrund der exzentrischen Anordnung der Ankerachse in Richtung des Gegenhalters. Am Ende des Hebelwegs hat die Ankerachse den Exzentertotpunkt überschritten und hält dadurch den Spannverschluss selbsttätig geschlossen.
Die Zuganker der Spannverschlüsse sind entlang des Verstellwegs w2 justierbar. Der Gegenhalter gehört zum Lieferumfang.
