355.2-M18X1-7-NI

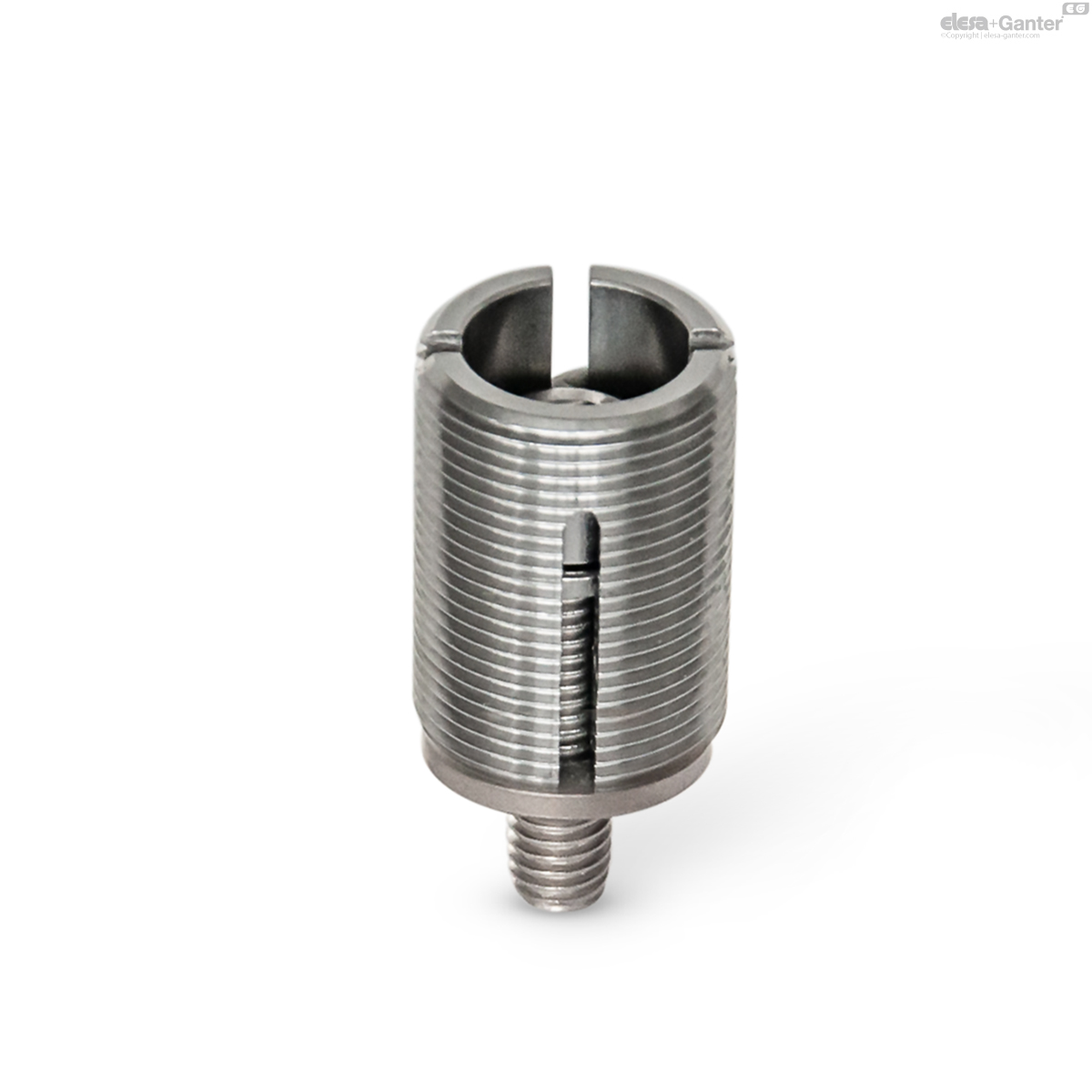

GN 355.2 Edelstahl-Nivellierelemente
Lt: 1-2 Wochen Alle Größen und Varianten von GN 355.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 355.2-M18x1-7-NI
- d1
- M 18 x 1
- d2
- 7
- d3
- M 6
- d4
- 16
- d5
- 12.6
- h1
- 27.3
- h2
- 9.6
- h3
- 15.4
- s
- 2
- sw
- 5
- t
- 3
- w max.
- 13
- x min.
- 12
- Statische Last F
in kN - 10
- Code Nr.
Montagewerkzeug - GN 355.1-18
- 38
Edelstahl NI
1.4305
Kugelscheibe
Edelstahl nichtrostend, 1.4305
Zylinderschraube DIN 912
Edelstahl nichtrostend, A2-70
Scheibe DIN 433
Edelstahl nichtrostend, 1.4301
Edelstahl-Nivellierelemente GN 355.2 werden zum Ausgleichen und Justieren innerhalb von Maschinen und Anlagen eingesetzt.
Sie bestehen aus einer Nivellierschraube, einer Zylinderschraube mit Scheibe und einer Kugelscheibe. Nivellierschraube und Kugelscheibe sind unverlierbar miteinander verbunden.
Der Außendurchmesser der Kugelscheibe d4 ist kleiner als der Gewindekerndurchmesser d1, sodass eine Montage auch bei einer unzugänglichen Auflagefläche möglich ist.
Nach erfolgter Justierung mittels des als Zubehör erhältlichen MontagewerkzeugsGN 355.1 wird die Schraube fest angezogen wodurch sich die Nivellierschraube durch die Kugelscheibe spreizt und somit in der Gewindebohrung gegen Verdrehen gesichert wird.
Die in der Tabelle angegebenen Werte für w und x sowie für die statische Belastbarkeit sind als Richtwerte zu sehen, die je nach Anwendungssituation abweichen können. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
- Montagewerkzeuge GN 355.1 (siehe Maßtabelle)
