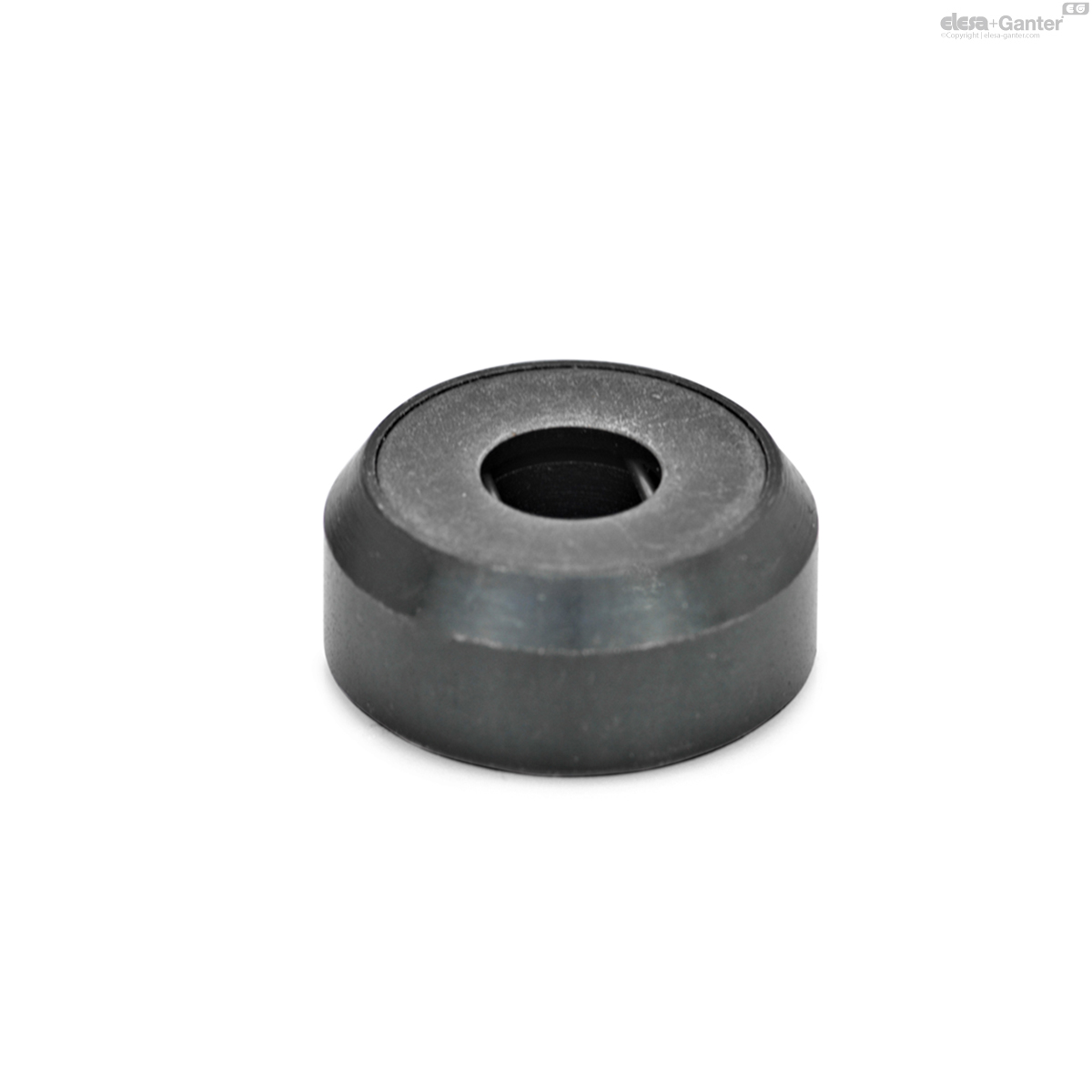

6311.1-40-A GN 6311.1 Stahl

6311.1-40-A

GN 6311.1 Stahl

Stahl / Edelstahl, für Gewindestifte DIN 6332 für Knebelschrauben DIN 6304 / DIN 6306
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 6311.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 6311.1-40-A
d1
40
d2 +0.2
16.5
b
25
d3 min.
7.5
d3 max.
50
e ≈
4.5
h1
16
s
1.5
Grub screw DIN 6332
M 20
125
6311.1-40-A drawing

Form

  • A: Druckstückfläche plan, ohne Kunststoffkappe
  • K: Druckstückfläche plan, mit Kunststoffkappe
  • P : Druckstückfläche mit Prisma, ohne Kunststoffkappe

Druckstück

  • Stahl, brüniert
  • Edelstahl nichtrostend, 1.4301 NI

Haltefeder

Edelstahl nichtrostend, 1.4310

Kunststoffkappe (Polyacetal POM)

  • natürliche Farbe
  • temperaturbeständig bis 100 °C

Druckstücke GN 6311.1 werden in Verbindung mit Schrauben mit Druckzapfen (Gewindestifte DIN 6332 , Knebelschrauben DIN 6304  und DIN 6306  verwendet. Sie passen sich an nicht parallele Flächen bzw. Wellen an.

Die Kunststoffkappe (Form K) verhindert Beschädigungen an empfindlichen Flächen.

Durch die besondere Form der Haltefeder lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen

Druckstücke GN 6311.1 lassen sich in Verbindung mit Gewindestiften DIN 6332  auch als Füße einsetzen.
