369.5-125-B12-N GN 369.5-N mit Quernut

369.5-125-B12-N

GN 369.5-N mit Quernut

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 369.5

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 369.5-125-B12-N
l ≈
125
d1 H9
B 12
d2
20
h1
30
h2 ≈
20
h3 ≈
88
h4 ≈
50
t +0.5
20
Ø Griff
21
für Schrauben
DIN 912
M 6
137

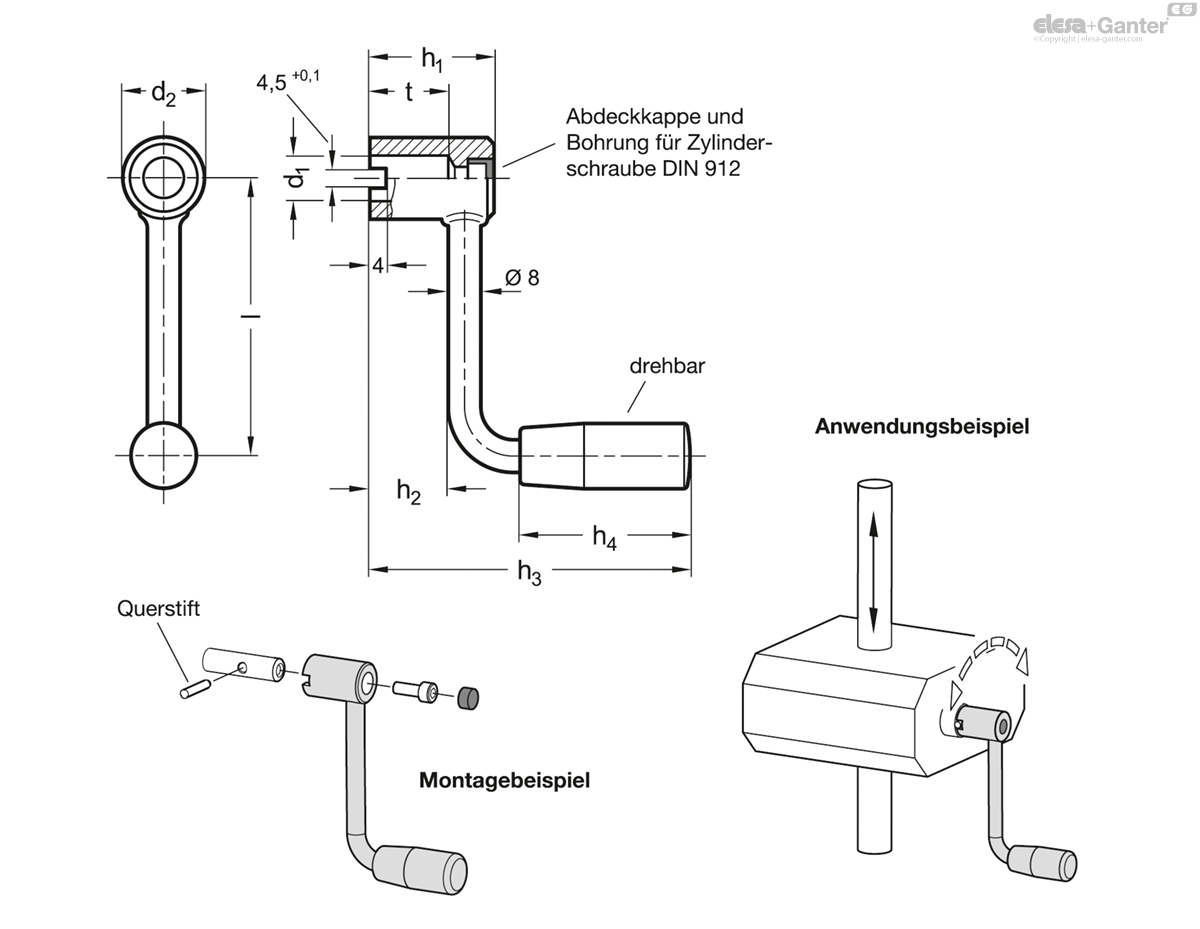

369.5-125-B12-N drawing

Form

  • A: ohne Quernut
  • N: mit Quernut

Edelstahl 1.4301

  • gestrahlt
  • Kurbelarm stumpf aufgeschweißt

Abdeckkappe

Kunststoff, schwarz

Drehbarer Griff

  • Kunststoff, Duroplast, schwarz, glänzend
  • temperaturbeständig bis zu 110°C

Edelstahl-Gerätekurbeln GN 369.5 zeichnen sich durch ihren kompakten Aufbau aus und werden für leichte Antriebs- und Verstellaufgaben eingesetzt. Durch die verwendeten Werkstoffe können die Kurbeln auch in aggressiveren Umgebungen eingesetzt werden

Die Quernut der Form N überträgt auf einfache Weise über einen wellenseitig montierten Querstift die Drehbewegung auf die Welle. Dabei kann die Kurbel abziehbar aufgesteckt sein oder durch eine Zylinderschraube DIN 912 axial dauerhaft befestigt werden. Bestellt werden kann die Form A mit Querbohrungen GN 110.

Durch einfache Fertigungsverfahren dieser Kurbeln sind Sonderausführungen verhältnismäßig leicht und kostengünstig zu realisieren.
