314-16-60-L-SU-NI
GN 314 Edelstahl-Steckbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 314
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 314-16-60-L-SU-NI
- d1 -0.05
- 16
- l1 +0.5
- 60
- b1
- 12
- b2
- 4
- d2
- 19.7
- d3
- 5
- d4
- 35.5
- d5
- 28
- l2 ±1
- 7.5
- l3
- 40.5
- l4
- 65
- Belastbarkeit in kN ≈
(zweischnittige Scherbeanspruchung)
Hinweis beachten - 136
- 187
Form
- L: mit L-Griff
Kennzeichen
- SC: mit Schlüssel (Schließung einheitlich)
- SU: mit Schlüssel (Schließung unterschiedlich)
Bolzen / Sperrstift
Edelstahl 1.4305 NI
L-Griff
Kunststoff (Polyamid PA)
- schwarz
- temperaturbeständig bis 80 °C
Schlossmechanik
Zink-Druckguss / Edelstahl
Schlüssel (zwei Stück)
Stahl, vernickelt

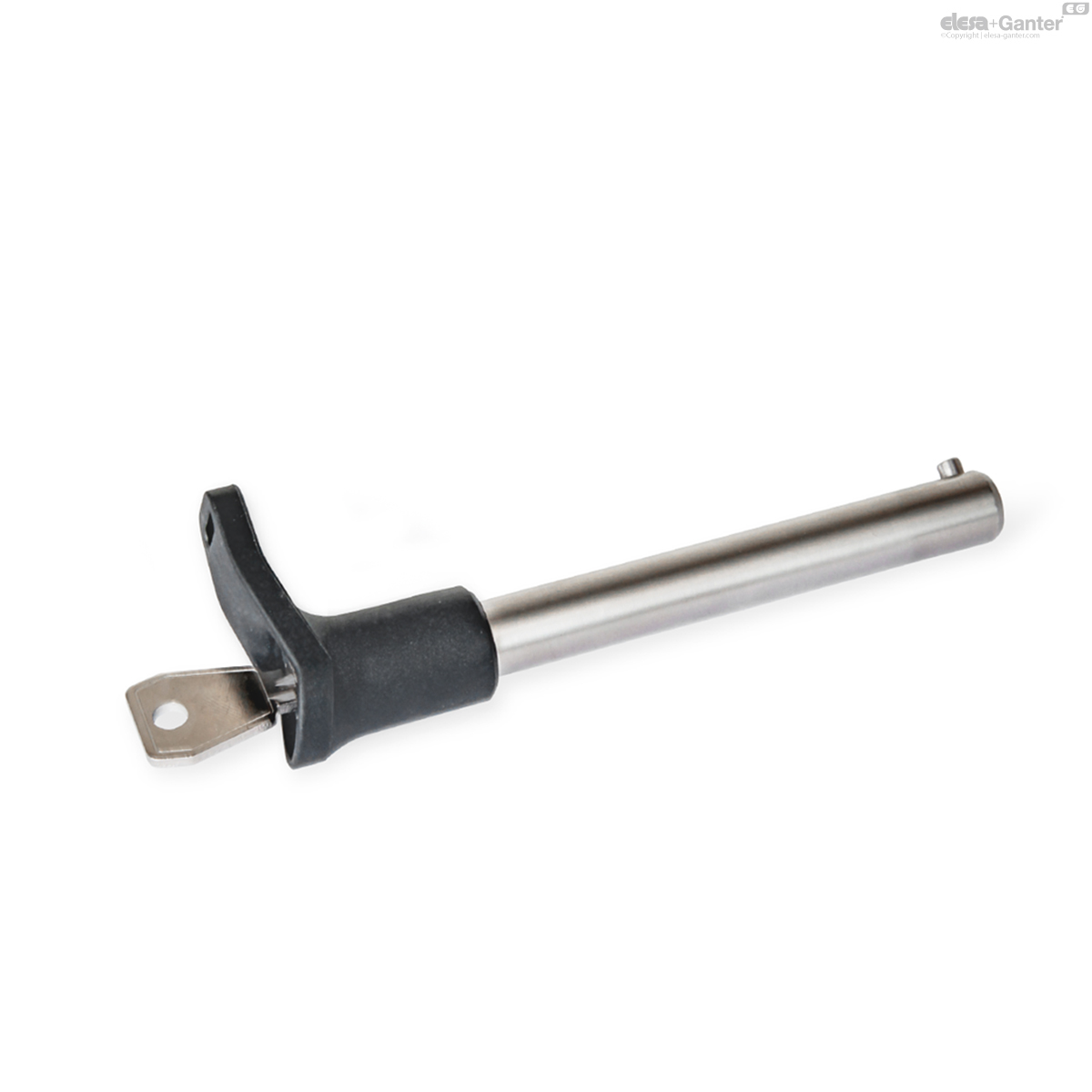

Abschließbare Edelstahl-Steckbolzen GN 314 mit L-Griff werden zum schnellen, werkzeuglosen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine 180°-Schlüsseldrehung bewegt den Sperrstift am vorderen Bolzenende, der so für die axiale Sicherung des eingesteckten Bolzens sorgt. Ein unautorisiertes Entfernen ist nach dem Abschließen nicht mehr möglich. Der Schlüssel lässt sich in beiden Endstellungen abziehen.
Der Schlüssel lässt sich in den Endstellungen abziehen. Beim Kennzeichen SC mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Beim Kennzeichen SU mit unterschiedlicher Schließung gibt es 68 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
