113.12-20-80

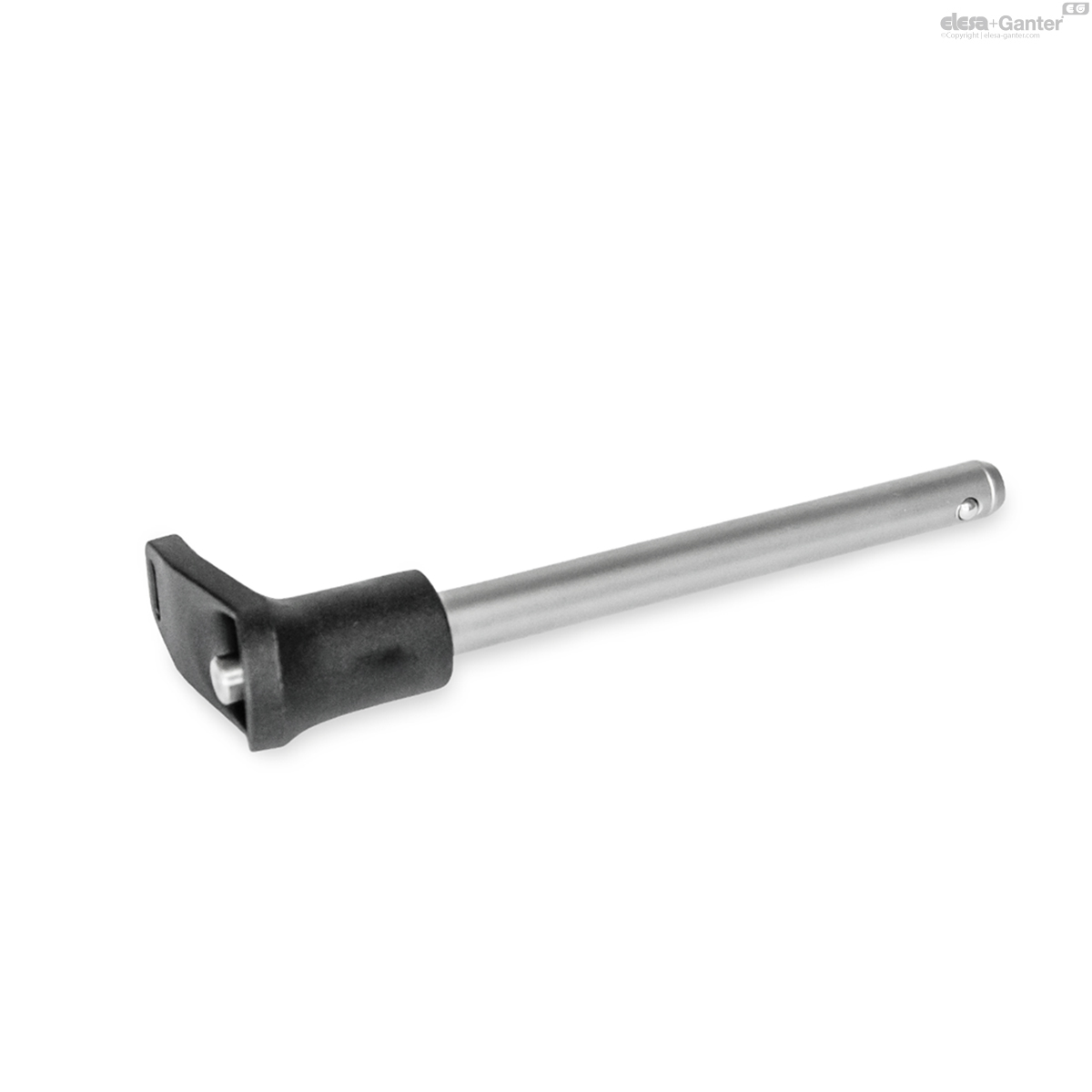

GN 113.12 Edelstahl-Kugelsperrbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 113.12
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 113.12-20-80
- d1 -0.04/-0.08
- 20
- l1 +0.6
- 80
- d2
- 25
- d3
- 40.5
- d4
- 33
- l2 ±1
- 20.5
- l3
- 51.5
- l4
- 72.5
- Aufnahme
Bohrung H11 - 20
- Tragkraft F in kN ≈ doppelseitige Scherfestigkeit nach
DIN 50141 (Bruchkraft) - 403
- 397
Stift
Edelstahl, nichtrostend 1.4542
ausscheidungsgehärtet
L-Griff
Kunststoff (Polyamid PA), schwarz
temperaturbeständig bis 80 °C
Kugeln
Edelstahl nichtrostend, 1.3541
Druckfeder
Edelstahl nichtrostend, 1.4565
Edelstahl-Kugelsperrbolzen GN 113.12 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Kugelsperrbolzen GN 113.12 sind extrem belastbar, der Bolzen ist aus hochfestem, gehärtetem und verschleißfestem Werkstoff
