113.11-25-70

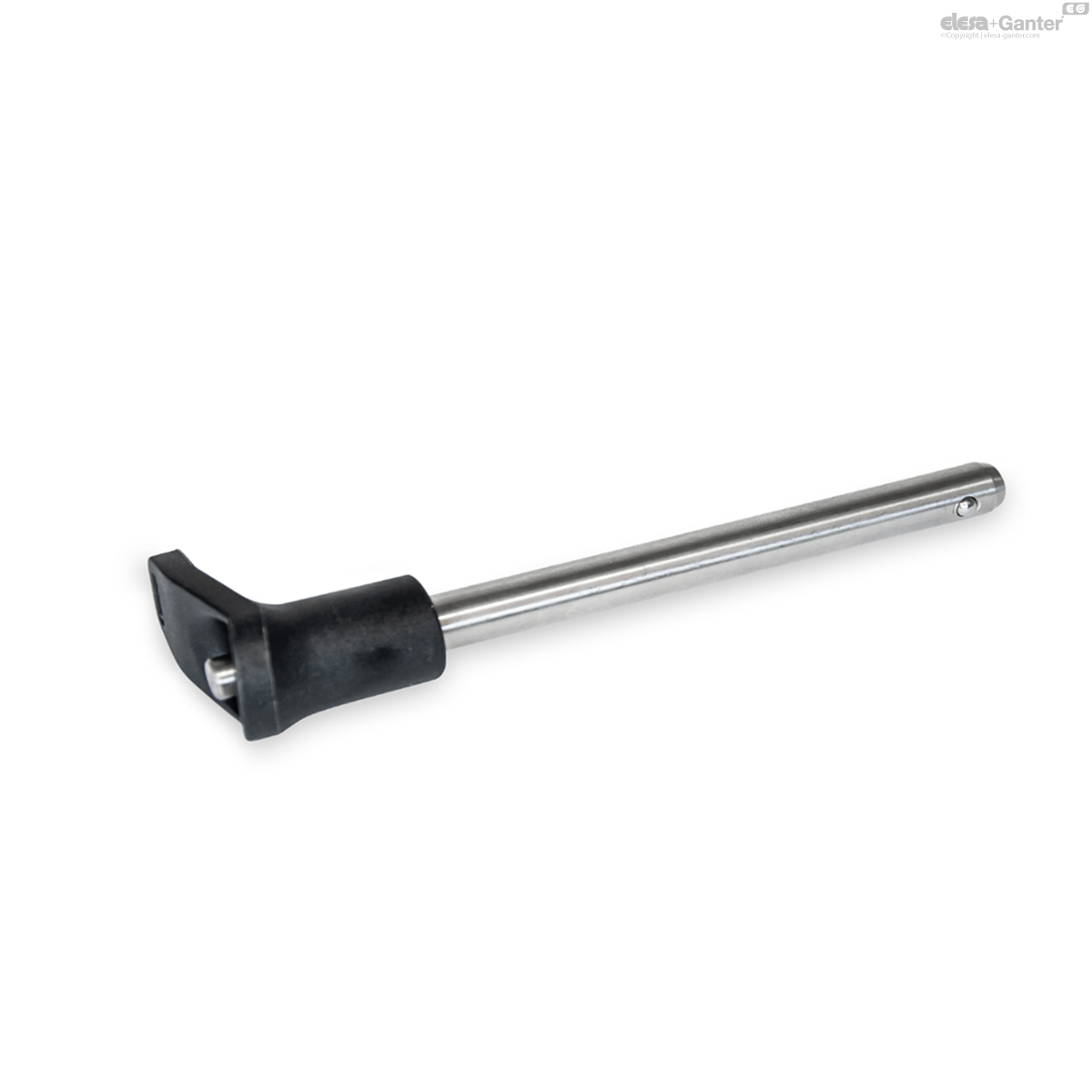

GN 113.11 Edelstahl-Kugelsperrbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 113.11
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 113.11-25-70
- d1 -0.04/-0.08
- 25
- l1 +0.6
- 70
- d2
- 30.8
- d3
- 40.5
- d4
- 33
- l2 ±1
- 22
- l3
- 51.5
- l4
- 72.5
- Aufnahme
Bohrung H11 - 25
- Tragkraft F in kN ≈ doppelseitige Scherfestigkeit nach
DIN 50141 (Bruchkraft) - 386
- 504
Stift
Edelstahl 1.4305
L-Griff
Kunststoff (Polyamid PA), schwarz
temperaturbeständig bis 80 °C
Kugeln
Edelstahl nichtrostend, 1.3541
Druckfeder
Edelstahl nichtrostend, 1.4565
Edelstahl-Kugelsperrbolzen GN 113.11 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Information
Die in der Tabelle angegebenen Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) sind in Anlehnung an die DIN 50141 rechnerisch bzw. theoretisch ermittelt worden.
Dabei wurde der gefährdete Bolzenquerschnitt S, gemäß nebenstehender Skizze, in zwei Scherebenen bis zum Bruch betrachtet.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.
Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinflussen.
Ein angemessener Sicherheitsfaktor ist bei der Konstruktion zu berücksichtigen.
