113.5-10-70
GN 113.5 Edelstahl-Kugelsperrbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 113.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

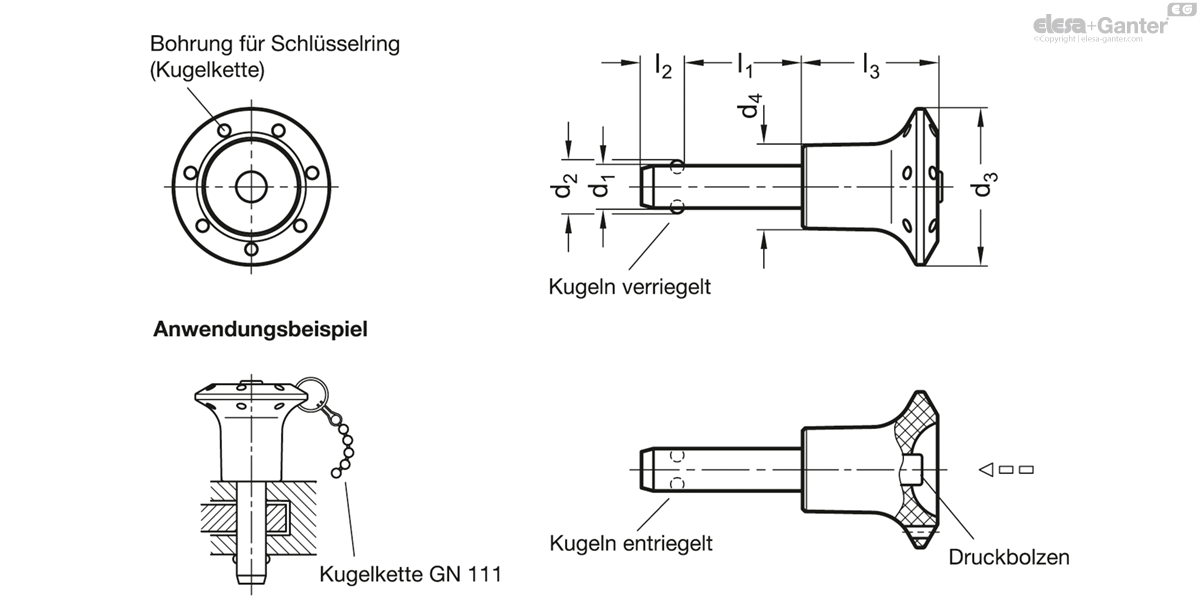

Technische Daten
| Katalog | GN 113.5-10-70 |
|---|---|
| d1 -0.04/-0.08 | 10 |
| l1 +0.6 | 70 |
| d2 | 12 |
| d3 | 35 |
| d4 | 19 |
| l2 ±1 | 9.6 |
| l3 -0.2 | 32.5 |
| Location bore H11 |
10 |
| Load F in kN ≈ Load capacity in kN ≈ Double sided shearing resistance according DIN 50141 (breaking strength) |
60 |
 |
77 |
Bolzen Edelstahl nichtrostend, 1.4305
Griff
Kunststoff (Polyamid PA)
- schwarzgrau / rot
- temperaturbeständig bis 80 °C
Kugeln
Edelstahl nichtrostend, 1.3541
Druckfeder
Edelstahl nichtrostend, 1.4565
Edelstahl-Kugelsperrbolzen GN 113.5 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Die Angaben über die Belastbarkeit sind theoretisch ermittelte Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
