FHT.1/4
FHT In Segmenten vormontiert.
Auf Lager beim Hersteller Alle Größen und Varianten von FHT
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

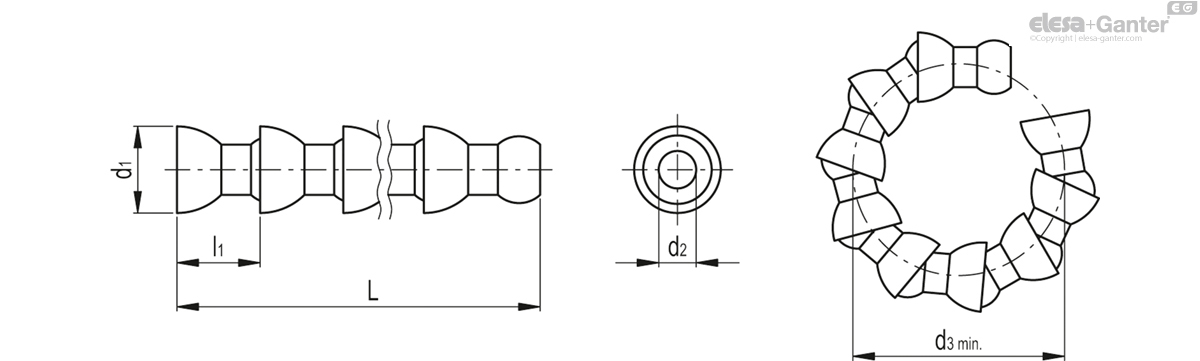

Technisches Datenblatt
Technische Daten
- Katalog
- 471201
- L
- 308.5
- d1
- 16
- d2
- 7
- d3 min.
- 48.5
- l1
- 15.1
- Für das modulare System
- 1/4
- Anzahl der Elemente
- 20
- 42
Material
Thermoplast (POM), Farbe blau
Standardausführungen
- FHT: modulare Segmentschläuche, in Segmenten vormontiert.
- FHT-C: modulare Segmentschläuche, vormontiert und auf einer Rolle aufgewickelt.
Eigenschaften

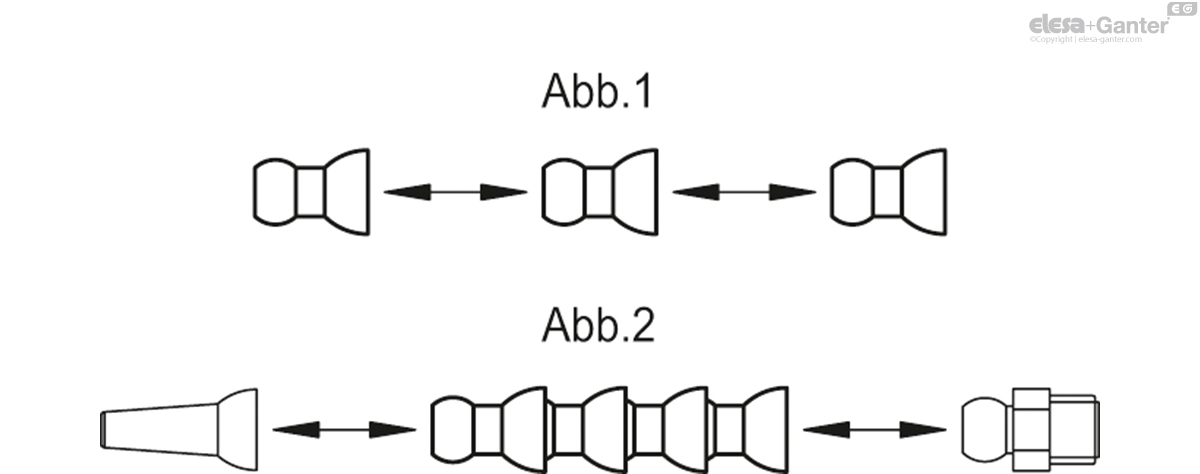

Der modulare Aufbau, realisiert durch Schnappverbindungen der einzelnen Elemente (Abb.1), ermöglicht es, den Schmierstoffstrahl in die gewünschte Richtung zu lenken.
Die Länge der Leitung kann durch Hinzufügen oder Entfernen der entsprechenden Anzahl von Segmenten an die spezifische Anwendung angepasst werden.
Für die Herstellung eines kompletten modularen System ist ein Anschluss an eine Düse FHN, und ein Verbindungsstück erforderlich. FHJ Abb. 2
Die Montage erfolgt ohne die Verwendung von Dichtungen, so dass das System nicht als vollkommen dicht anzusehen ist.
Maximaler Eingangsdruck: 4 bar (FHT.1/4), 2 bar (FHT.1/2).
Chemische Verträglichkeit
Das Material ist gegen Reinigungsmittel, Schmierstoffe und Öle beständig. Ein Kontakt mit starken Säuren und Basen ist zu vermeiden.
Für die Verwendung von anderen als den aufgeführten Flüssigkeiten wenden Sie sich bitte an den technischen Dienst von Elesa.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.
Sonderausführungen auf Anfrage
Segmente aus Materialien, die für den Kontakt mit Lebensmitteln geeignet sind (FDA CFR.21 und EU 10/2011).
Zubehör auf Anfrage
Zange für die Montage von Komponenten.
