3664-50-M8-2
GN 3664 Buchse
Lt: 1-2 Wochen Alle Größen und Varianten von GN 3664
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

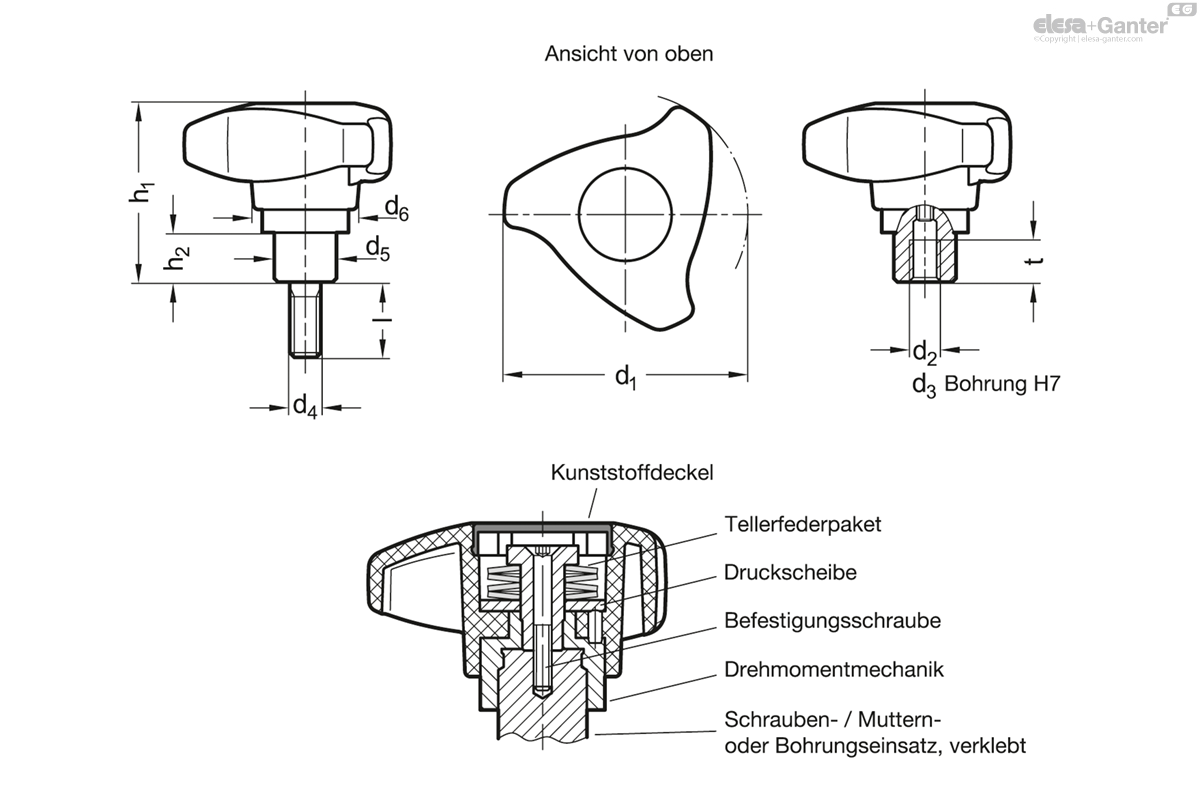

Technisches Datenblatt
Technische Daten
- Katalog
- GN 3664-50-M8-2
- d1
- 50
- d2
Gewinde - M 8
- d5
- 13.5
- d6
- 23.6
- h1
- 42
- h2
- 11
- t min.
- 11
- Drehmoment ±10%
in Nm - 2
- 61
Griff
Griff
Kunststoff, Polyamid (PA-HP)
- glasfaserverstärkt
- Schwarz, matt
Drehmomentmechanik
Drehmomentmechanik
Stahl, gehärtet
Sonstige Teile
Sonstige Teile
Stahl, brüniert
Deckel
Deckel
Kunststoff, hellgrau
Drehmoment-Dreisterngriffe / Dreisterngriffschrauben GN 3664 werden dann eingesetzt, wenn das per Handkraft eingeleitete Drehmoment sichergestellt bzw. begrenzt werden soll.
Die Drehmomentmechanik des Dreisterngriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.
