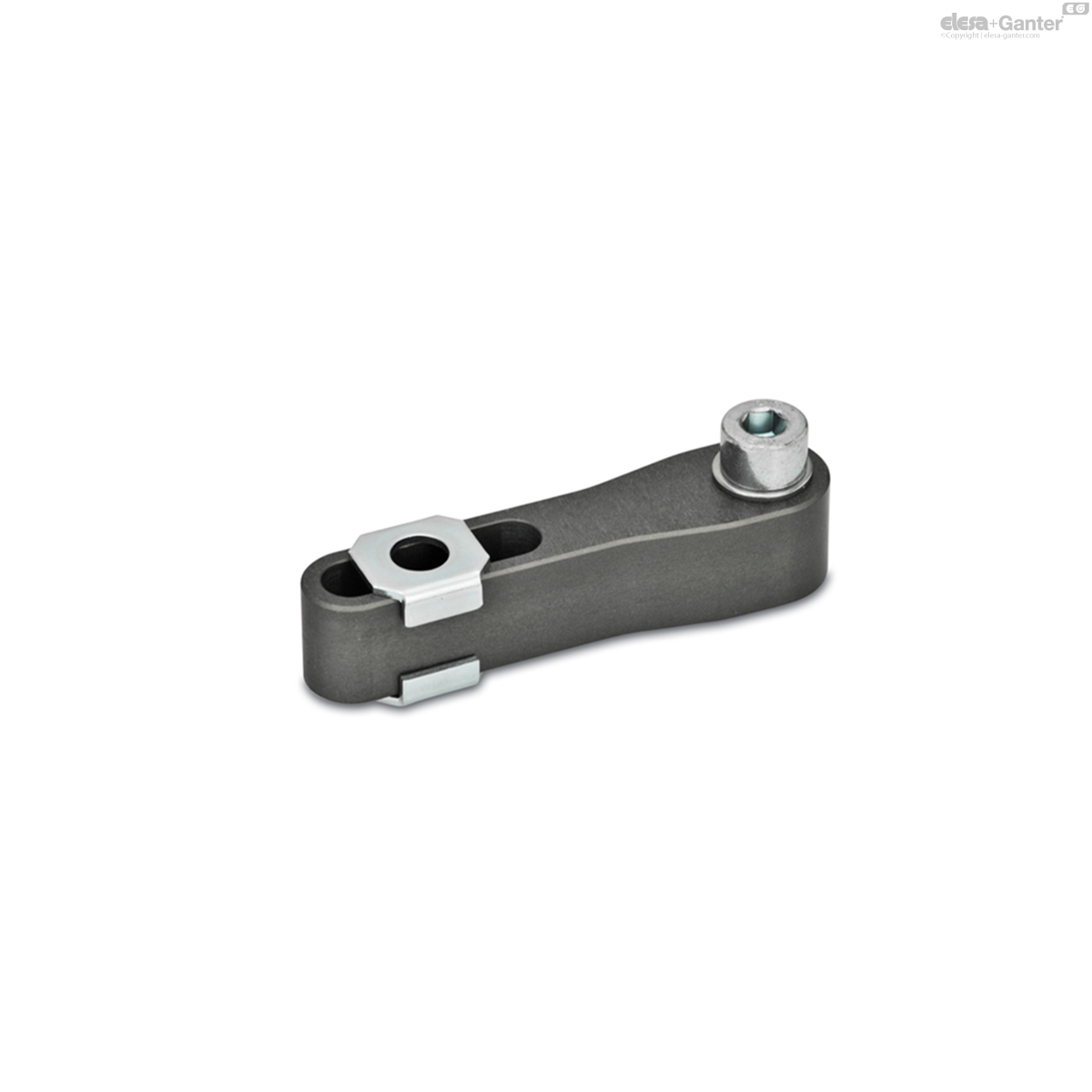

875.2-AL-14-50-HE GN 875.2 Spannarme

875.2-AL-14-50-HE

GN 875.2 Spannarme

mit Langloch, für Schwenkspanner GN 875 / GN 876
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 875.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 875.2-AL-14-50-HE
für Schwenkspanner
Größe
25
d1
14
m
50
a
20
b1
6.5
b2
11.3
b3
18
d2
M 6
d3
8.5
h1
16
h2
6.5
l
64.6
42

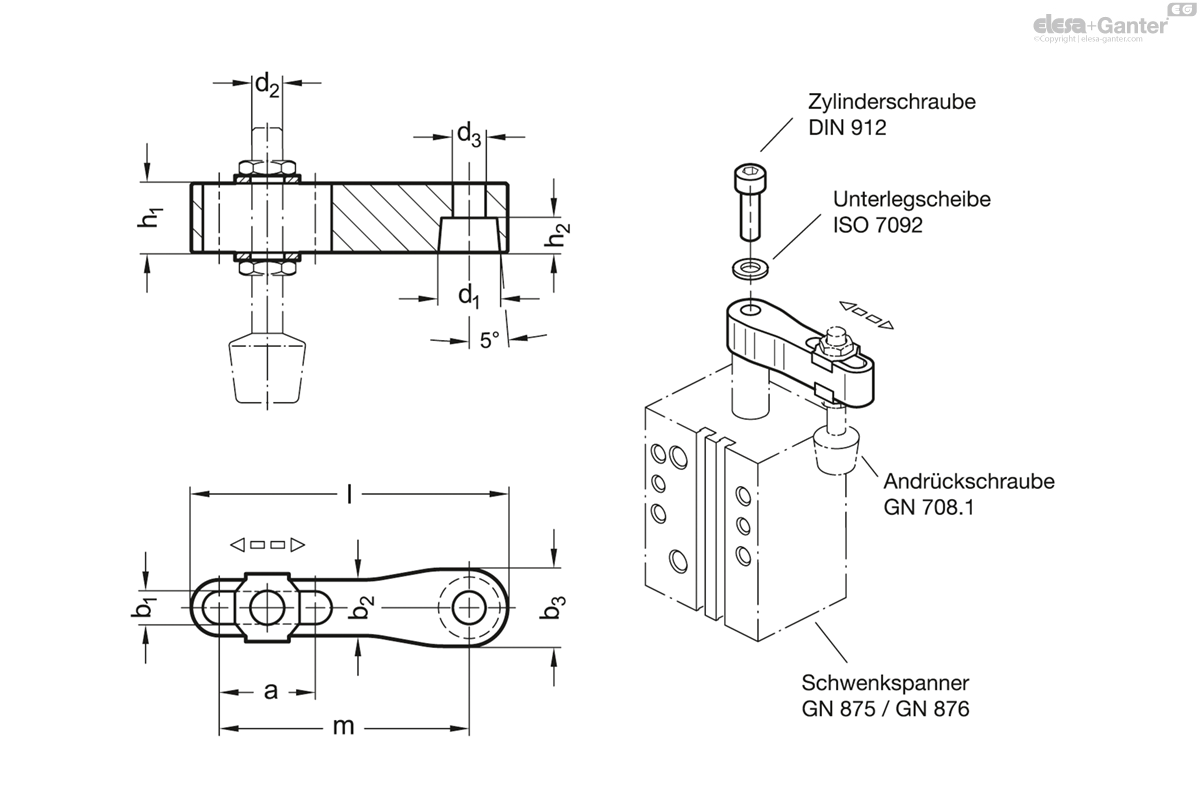

875.2-AL-14-50-HE drawing

Aluminium AL

harteloxiert HE

verschleißfeste Oberfläche

Flankenscheiben

Stahl, verzinkt, blau passiviert

Zylinderschraube DIN 912

Stahl, verzinkt, blau passiviert

Unterlegscheibe ISO 7092

Stahl, verzinkt, blau passiviert

Spannarme mit Langloch GN 875.2 sind ausgelegt als Zubehör für Schwenkspanner GN 875/GN 876.  Das Langloch ermöglicht, in Verbindung mit den beiden Flankenscheiben, eine beliebige Positionierung von anwendungsspezifischen Andrückelementen.

Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspannern beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.

Im Lieferumfang sind eine Zylinderschraube DIN 912 und eine Unterlegscheibe ISO 7092 zur Befestigung am Schwenkspanner, sowie zwei Flankenscheiben zur Befestigung der Andrückschraube enthalten.
