187.5-32-60-C-NI
GN 187.5 Edelstahl-Rastköpfe
Lt: 1-2 Wochen Alle Größen und Varianten von GN 187.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 187.5-32-60-C-NI
- d1
- 32
- z
- 60
- d2
- 9
- d3
- 21
- d6
- M12
- h1
- 9.5
- h2
- 19
- h3
- 3
- l4
- 25
- l5
- 24
- s1
- 17
- s2
- 12
- t2
- 20
- w min.
- 0.8
- 83
Form

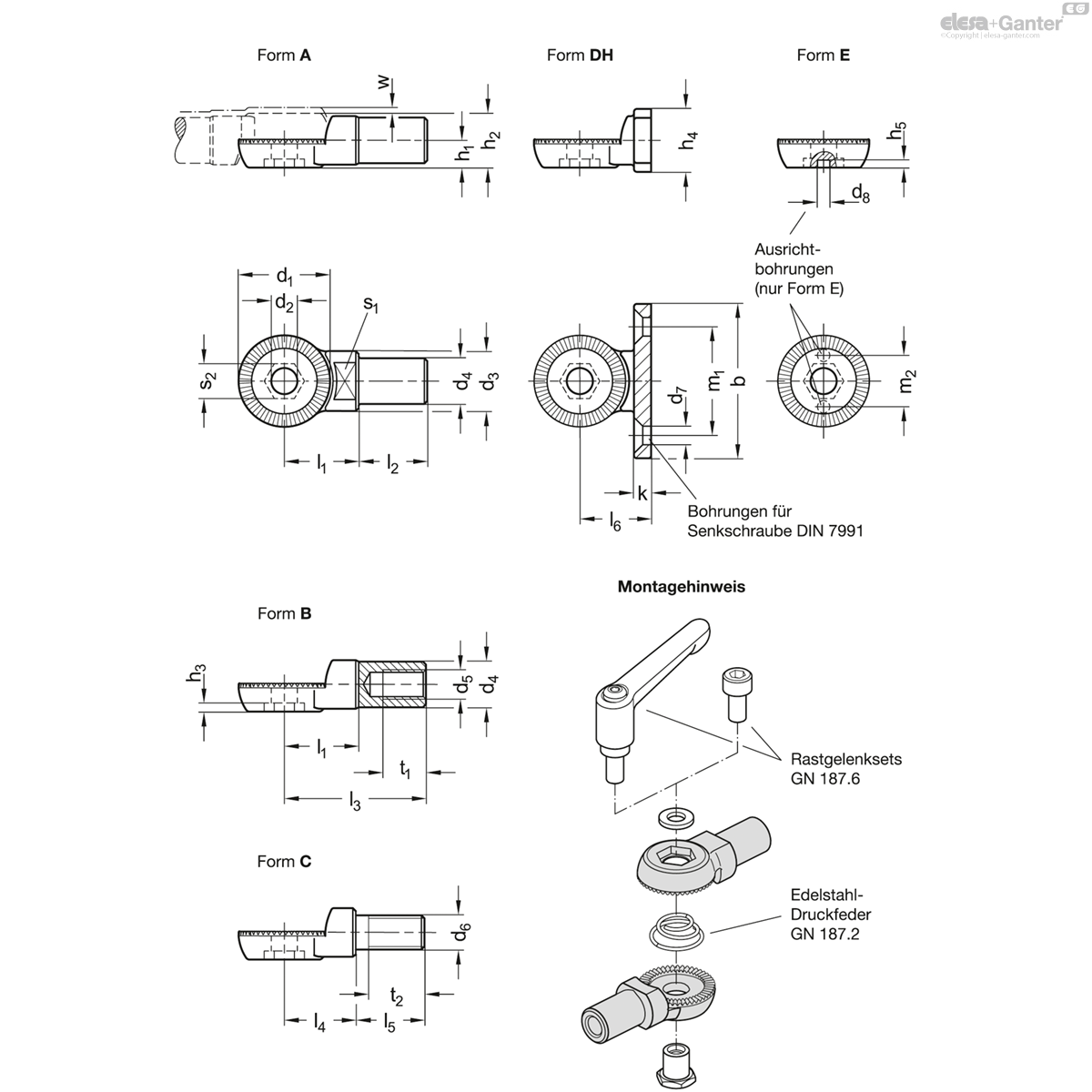

- A: Zapfen, unbearbeitet (zum Anschweißen)
- B: Zapfen mit Innengewinde
- C: Zapfen mit Außengewinde
- DH: Anbauflansch, horizontal
- E: Scheibe (zum Anschweißen)
Edelstahl Feinguss NI
nichtrostend, 1.4308
matt gestrahlt
Edelstahl-Rastköpfe GN 187.5 lassen sich in Kombination mit Rastgelenksets GN 187.6 zu Rastgelenken aufbauen. Damit können z. B. Griffstangen und Halterohre oder Ablagen und Halterungen zueinander in definierten Winkeln verstellt und formschlüssig verbunden werden. Die Winkellage der Verzahnung ist auf die Anschlusselemente ausgerichtet, wodurch eine achsparallele oder rechtwinklige Anordnung gewährleistet wird.
Durch Rastgelenksets zusammengehalten und zentriert lassen sich die verschiedenen Formen innerhalb der Nenngrößen d1 beliebig kombinieren. Edelstahl-Druckfedern GN 187.2 GN 187.4 können beim Montieren zwischen den Rastköpfen platziert werden und bewirken ein sicheres Trennen beim Lösen. Zusätzliche Konstruktionsmöglichkeiten ergeben sich durch die Kompatibilität der Rastköpfe mit Rastscheiben GN 187.2 GN 187.4 .
Die Form E kann beim Anschweißen über die, zur Verzahnung ausgerichteten, Aufnahmebohrungen d8 mit Spann- oder Positionierstiften auf einfache Art am Gegenstück positioniert und befestigt werden.
