962-850-EPV-M

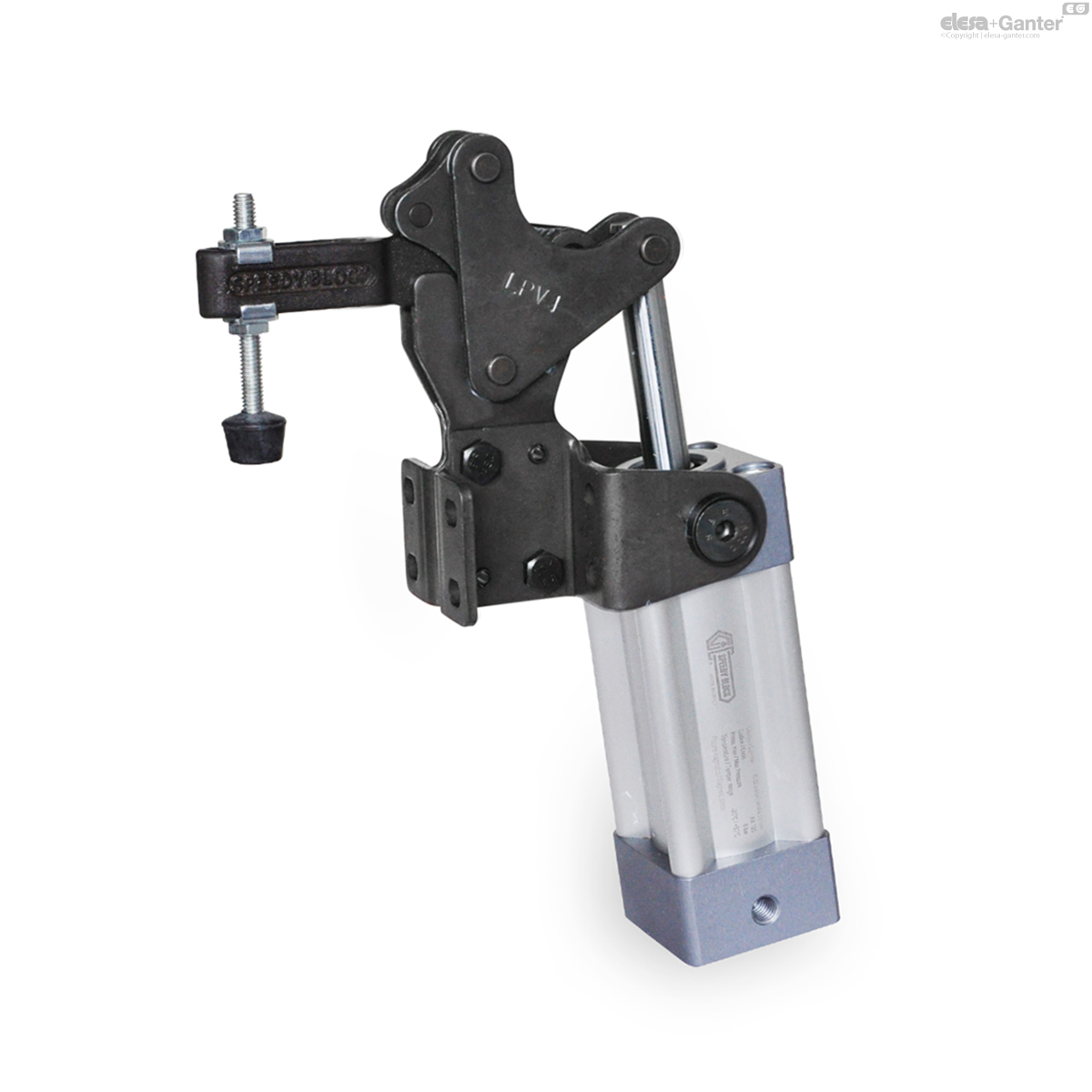

GN 962 Schnellspanner
Lt: 1-2 Wochen Alle Größen und Varianten von GN 962
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 962-850-EPV-M
- Size
- 850
- FH in N
- 8500
- FS in N
- 2280
- b1 ≈
- 87.5
- b2
- 75
- b3
- 75
- d1
- M 12
- d2
- 10.5
- d3
- G 1/4
- d4
- 12.5
- Inside Ø
connection tube - 8
- e ≈
- 70.7
- h1 ≈
- 355
- h2
- 140
- h3
- 31
- l1 ≈
- 229
- l3 ≈
- 68
- m1
- 52
- m2
- 56
- m3
- 55
- r
- 151
- s1
- 6
- s2
- 12
- 4950
Form
- APV: Spannarm mit Langloch, mit 2 Flankenscheiben
- CPV: Spannarm mit Langloch, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
- EPV: Spannarm mit Buchse
Kennzeichen
M: Magnetkolben
Fuß
Stahl, phosphatiert
Lagerbolzen / -buchsen
Stahl
gehärtet und geschliffen
doppeltwirkender Zylinder
mit einstellbarer Endlagendämpfung
Höchstdruck 6 bar
alle beweglichen Teile
mit Spezialfett geschmiert
- Andrückschraube GN 708.1,Form A
- Stahl, verzinkt
- Gummi-Druckstück 85 Shore A
Schnellspanner „Longlife“ GN 962 sind mit einem verstärkten Grundkörper und gehärteten und geschliffenen Lagerbolzen / -buchsen ausgestattet. Aus diesem Grund eignen sie sich für Anwendungen, bei denen große Kräfte auftreten, vor allem aber eine lange Lebensdauer erforderlich ist.
Im Interesse einer langen Lebensdauer von Spannmechanik und Pneumatikzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein.
Schnellspanner GN 962 sind serienmäßig mit einem Magnetkolben ausgestattet. Damit ist eine Endlagenabfrage möglich, in Verbindung mit GN 3380.
- Sensor GN 3380
