850.1-1000-T
GN 850.1 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 850.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 850.1-1000-T
- Größe
- 1000
- Fh in N
- 10000
- a
- 28
- b1
- 61
- b2
- 63
- b3
- 50
- b4
- 41
- d2
- 8.5
- h1 ≈
- 56
- h2
- 20
- h3
- 40.5
- l1 ≈
- 242
- l2 ≈
- 34
- m1
- 32
- m2
- 45
- m3
- 31
- m4
- 25.4
- m5
- 8
- r ≈
- 45
- s
- 4
- w1 Hubweg
- 110
- 811
Form

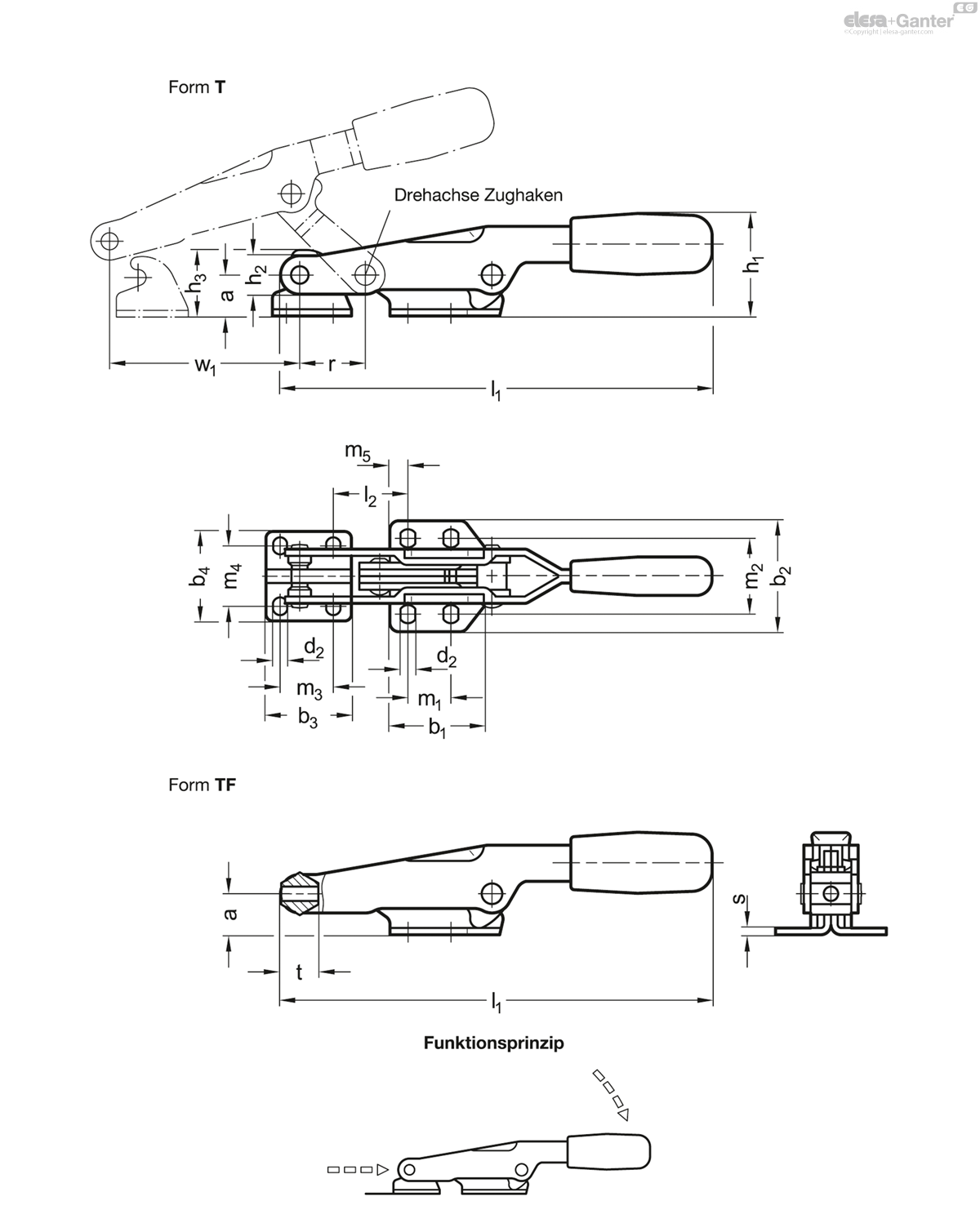

- T: mit Zugachse, mit Gegenhalter
- TF: ohne Zugachse, ohne Gegenhalter

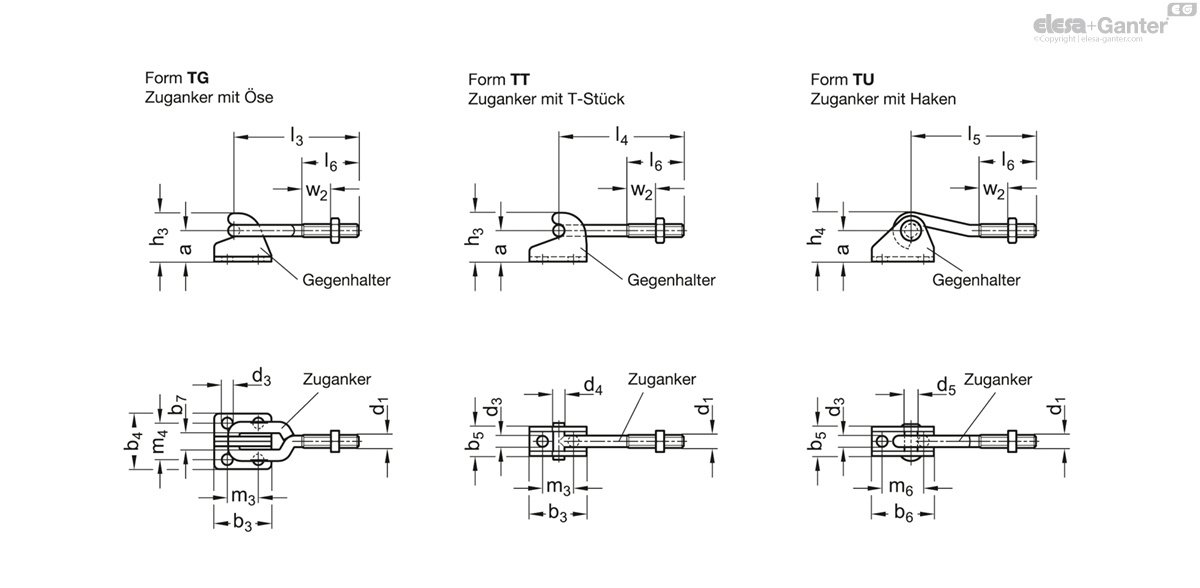

- TG: mit Zugachse, mit Gegenhalter, mit Zuganker mit Öse
- TT: mit Zugachse, mit Gegenhalter, mit Zuganker mit T-Stück
- TU: mit Zugachse, mit Gegenhalter, mit Zuganker mit Haken
Stahl
Einsatzstahl C 10
Edelstahl
verzinkt, blau passiviert
Zughaken
Stahl St 37
verzinkt, blau passiviert
Edelstahl NI
nichtrostend, 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig

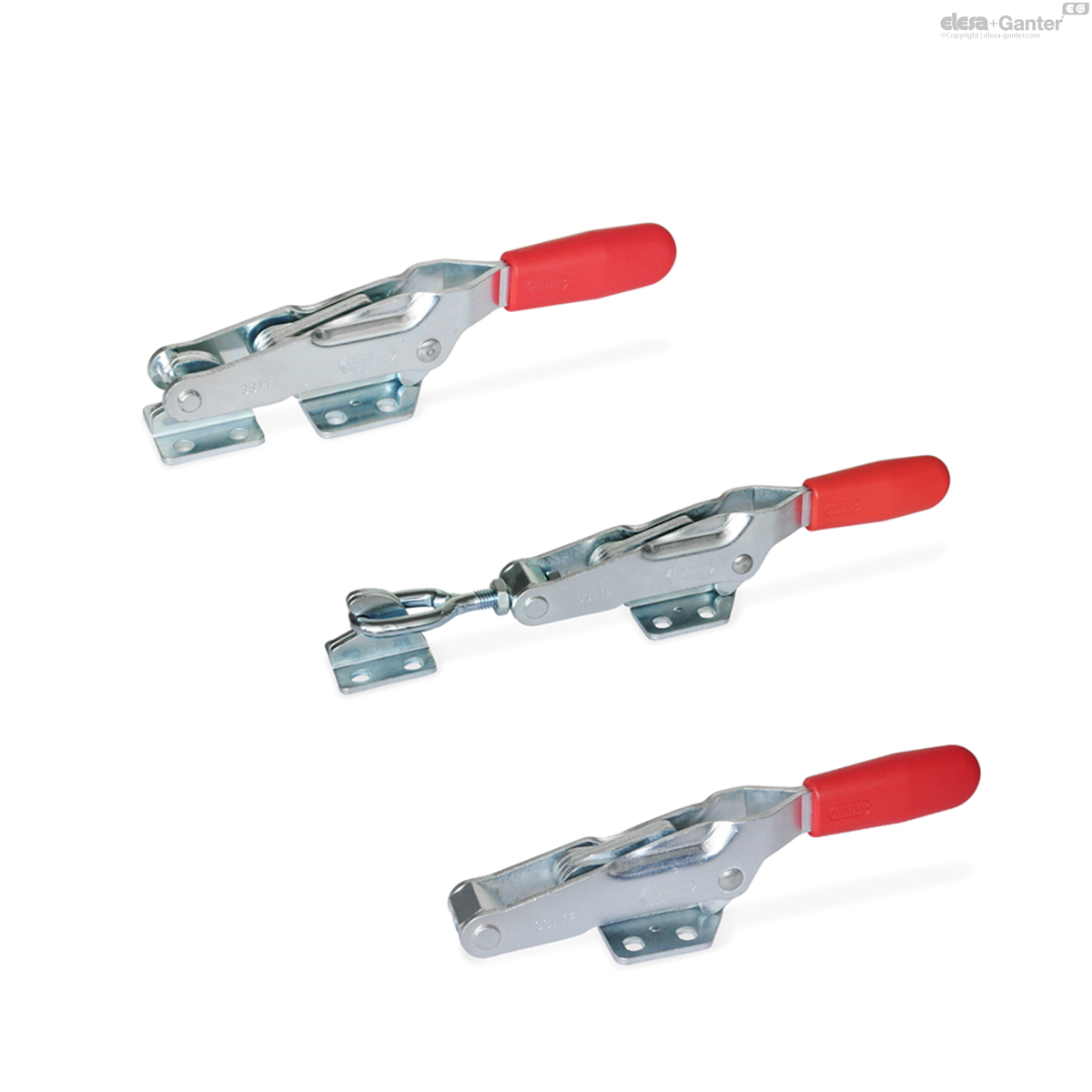

Verschlussspanner GN 850.1 sind besonders für das schnelle Verschließen und Befestigen von Deckeln, Klappen und Formen geeignet.
Beim Spannen wird die Schwenkbewegung des Betätigungshebels in eine Axialbewegung der Zugachse / Zughakens umgewandelt und sorgt für ein formschlüssiges Halten.
Verschlussspanner der Form T sind mit einer am Spannarm fest verbundenen Zugachse ausgestattet. Die Form TF kann durch das Anbringen von individuellen Zugankern für spezifische Anwendungen verwendet werden. Zuganker von Verschlussspannern der Formen TG, TT und TU sind entlang des Vestellwegs w2 justierbar.
