810.3-130-ULC
GN 810.3 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 810.3
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 810.3-130-ULC
- Size
- 130
- Fh in N
- 500
- a ≈
- 67.5
- b1
- 35
- b2
- 42
- b3
- 6.3
- d1
- M 6
- d2 ≈
- 5.5
- h1 ≈
- 142
- h2
- 28
- h3
- 16
- h4
- 25.5
- h5 max.
- 11.3
- l1 ≈
- 164
- l2 ≈
- 121
- l3
- 55
- m1
- 12.5
- m2
- 19
- m3
- 27
- m4
- 29
- r ≈
- 158
- s
- 2.5
- w
- 17.5
- 391

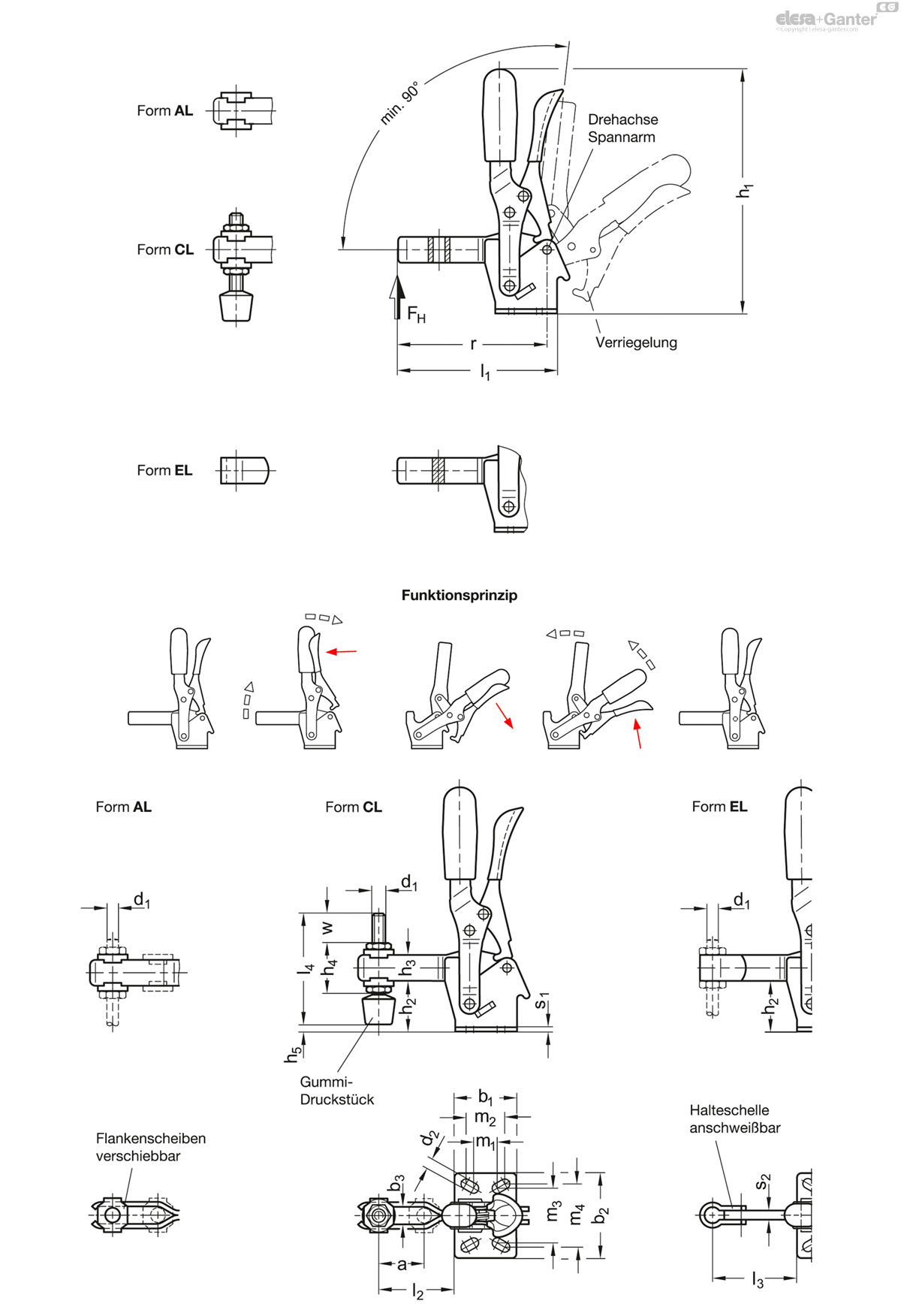

Form
- AL: offener Spannarm, mit 2 Flankenscheiben
- CL: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
- EL: massiver Spannarm, mit Halteschelle zum Anschweißen

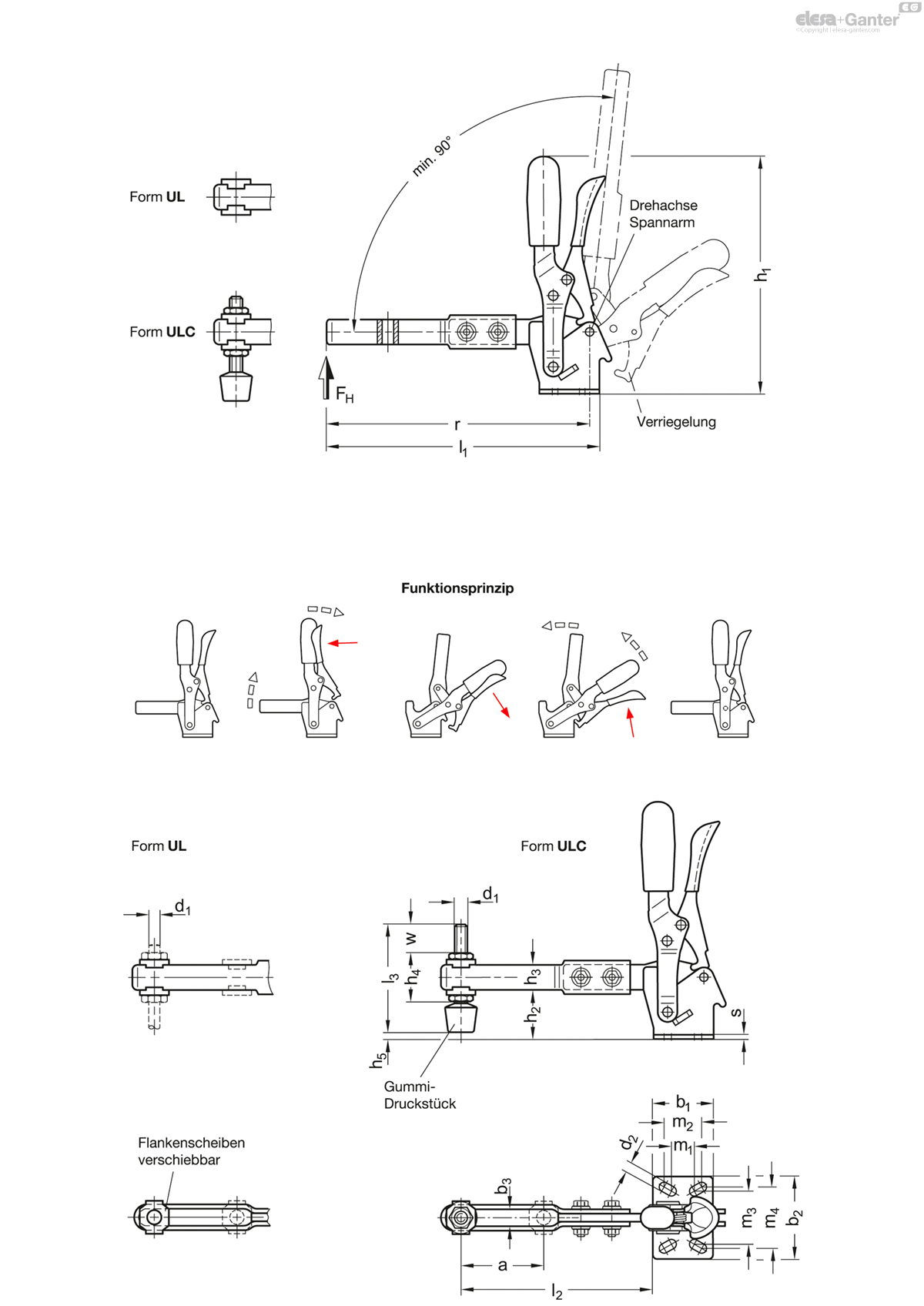

- UL: Spannarm verlängert, mit Langloch und 2 Flankenscheiben (Version in Stahl)
- ULC: Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 (Ausführung in Stahl)
Ausführung in Stahl
- Einsatzstahl C 10, verzinkt, blau passiviert
- Lagerbolzen vergütet
- Lagerbuchsen einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
solide geformt, ölbeständig, roter Kunststoff
Andrückschraube GN 708.1, Form A
Stahl, verzinkt
Gummi-Druckstück 85 Shore A
Ausführung in Edelstahl nichtrostend NI
Edelstahl nichtrostend, 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
solide geformt, ölbeständig, roter Kunststoff
Andrückschraube GN 708.1, Form A
Stahl, verzinkt / Edelstahl, 1.4301
Gummi-Druckstück 85 Shore A
Schnellspanner GN 810.3 sind in beiden Endstellungen verriegelt. So wird in der Spannstellung ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen verhindert und in der Offenstellung ein selbsttätiges, z.B. durch einen verlängerten Spannarm, verursachtes Schließen des Schnellspanners verhindert. Zum Öffnen / Schließen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Schnellspanner mit offenem Spannarm nehmen in der Form AL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form CL ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Vertikal-Spanner in Form EL können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für GN 809 Haltern für Andrückschrauben auf besondere Anforderungen angepasst werden.
Schnellspanner nehmen in der Form UL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form ULC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
