GN 809.1 Spannarmverlängerungen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 809.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

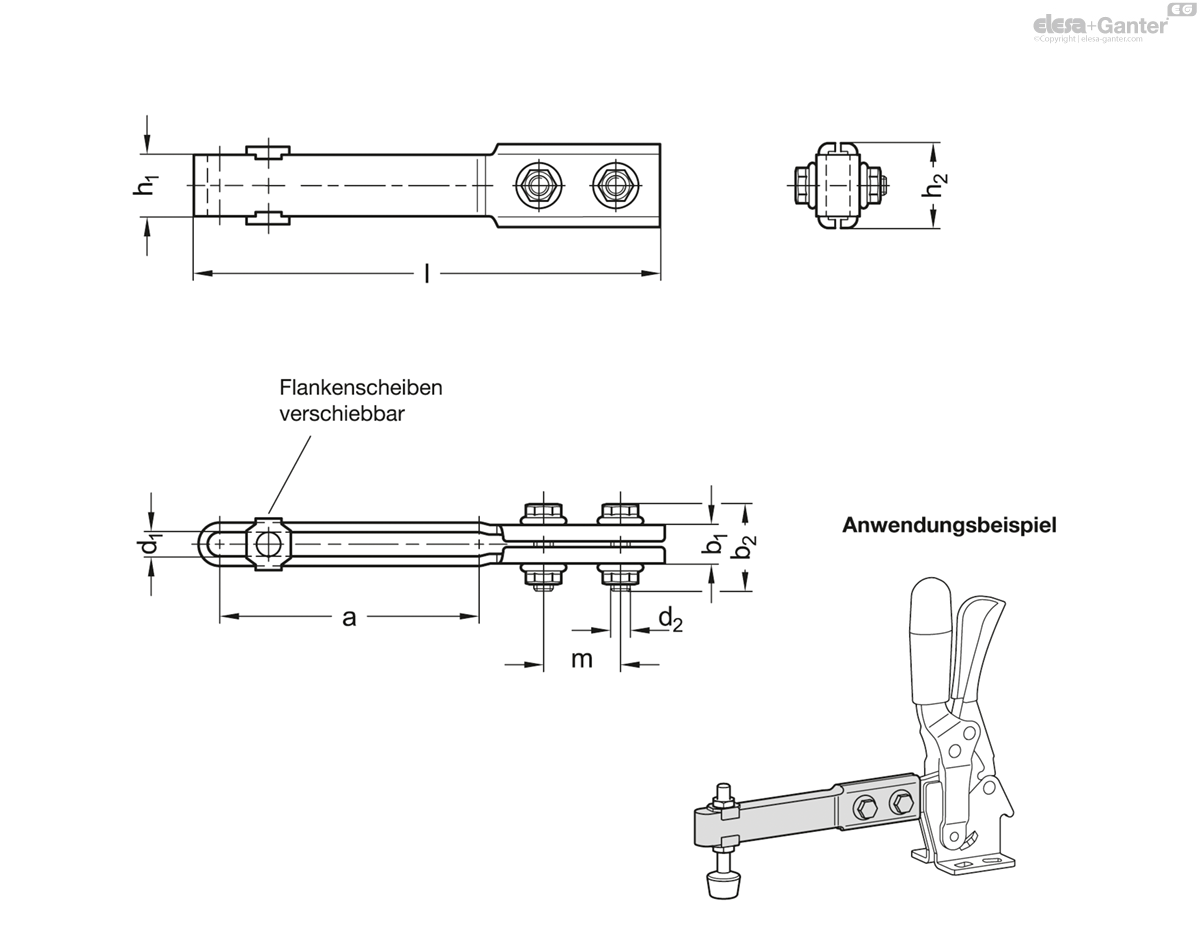

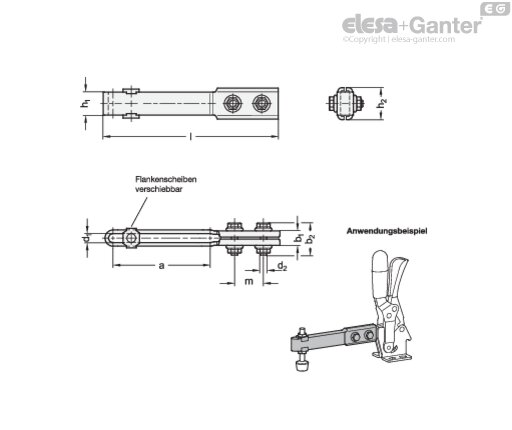

Technisches Datenblatt
Technische Daten
- Katalog
- GN 809.1-71,5-18-ST
- a
- 71.5
- h1
- 18
- b1
- 12
- b2
- 26.5
- d1
- 8.2
- d2
- M 6
- h2
- 24.5
- m
- 26
- l
- 142
- w
- 4
- Für Spanner
GN 810
GN 810.1
GN 810.3
GN 810.4 - 230
- Für Spanner
GN 820
GN 820.1
GN 820.3
GN 820.4 - 230
- 165
Stahl ST
verzinkt, blau passiviert
Mit Spannarmverlängerungen GN 809.1 können verschiedene Schnellspanner mit „massivem Spannarm“ einfach und schnell verlängert werden. Das Langloch der Verlängerung entspricht den Abmessungen der jeweiligen Schnellspannergröße mit „offenem Spannarm„ und ist damit mit sämtlichem Zubehör, wie Flankenscheiben, Andrückschrauben, etc. kompatibel.
Die Spannarmverlängerungen werden zur Montage auf die Spannarme der Schnellspanner aufgesteckt und verschraubt. Die dazu notwendigen Bohrungen im Spannarm des Schnellspanners müssen vom Anwender selbst eingebracht werden.
Alle Teile werden unmontiert im Set geliefert. Im Lieferumfang sind zwei Flankenscheiben zur Befestigung der Andrückschraube enthalten.
