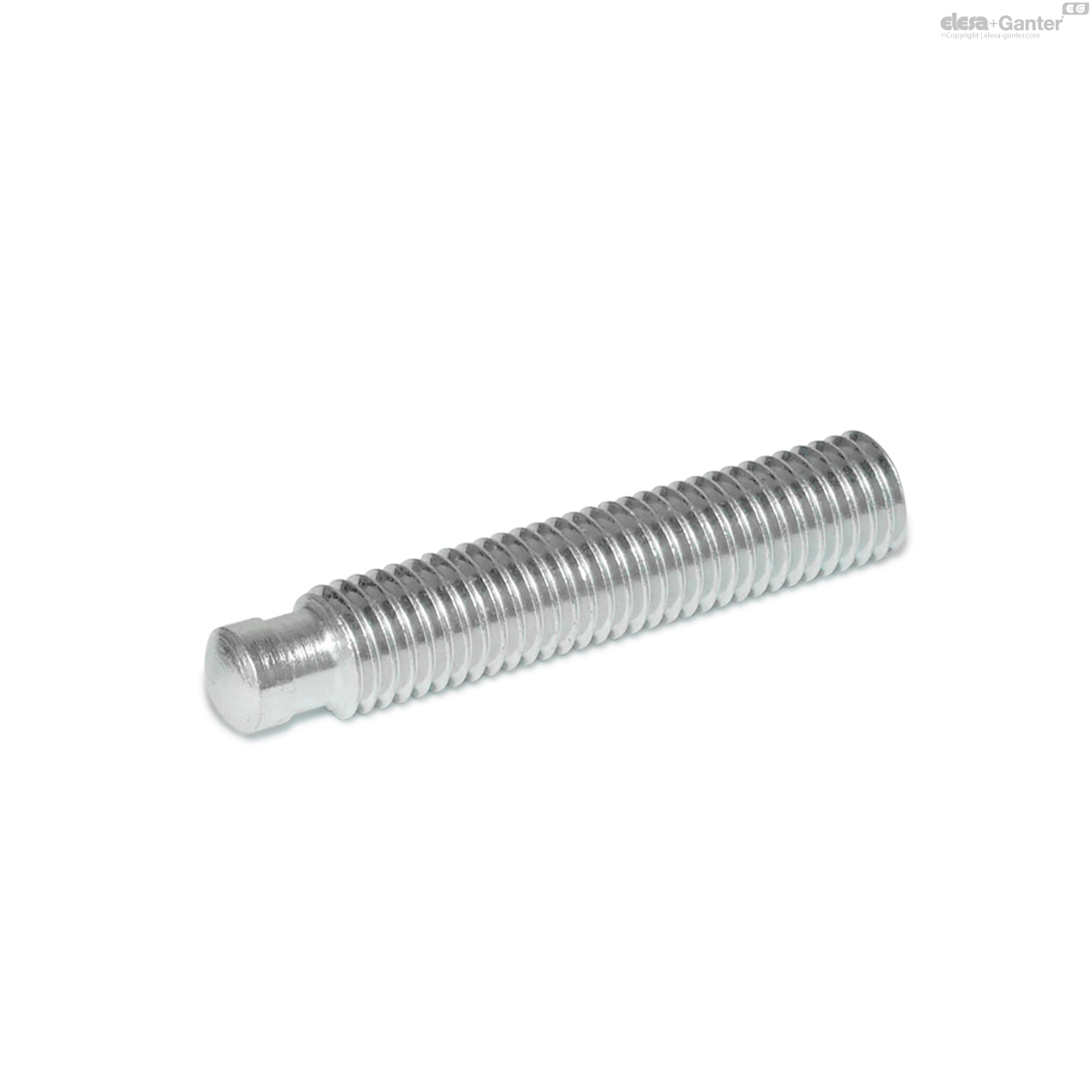

6332-M8-50-SKN-NI DIN 6332-NI Edelstahl

6332-M8-50-SKN-NI

DIN 6332-NI Edelstahl

Stahl / Edelstahl, mit Druckzapfen
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 6332

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 6332-M8-50-SKN-NI
d1
M 8
l
50
d2 h11
6
d3
5.4
e2 ≈ Type A
2.3
e2 ≈ Type P
5.3
A/F
4
z1 ≈
7.5
z2 ≈
3
14
6332-M8-50-SKN-NI drawing

Form

  • SK: mit Druckzapfen, gehärtet (nur bei Stahl, brüniert)
  • SKN: mit Druckzapfen, ungehärtet

Stahl

Festigkeitsklasse 5.8

brüniert

Druckzapfen gehärtet (Form SK)

Druckzapfen ungehärtet (Form SKN)

verzinkt, blau passiviert ZB

Druckzapfen ungehärtet (Form SKN)

Edelstahl nichtrostend, 1.4301 NI

Druckzapfen ungehärtet (Form SKN)

Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann.

Der Zapfendurchmesser der Gewindestifte ist kleiner als der Kerndurchmesser der Gewinde, sodass sie sich auch zapfenseitig einschrauben lassen.

Durch den Sprengring bzw. die Haltefeder des Druckstückes wird eine sehr einfache, lösbare Verbindung zwischen Gewindestift und Druckstück erzielt.
