876-50-20-R-A

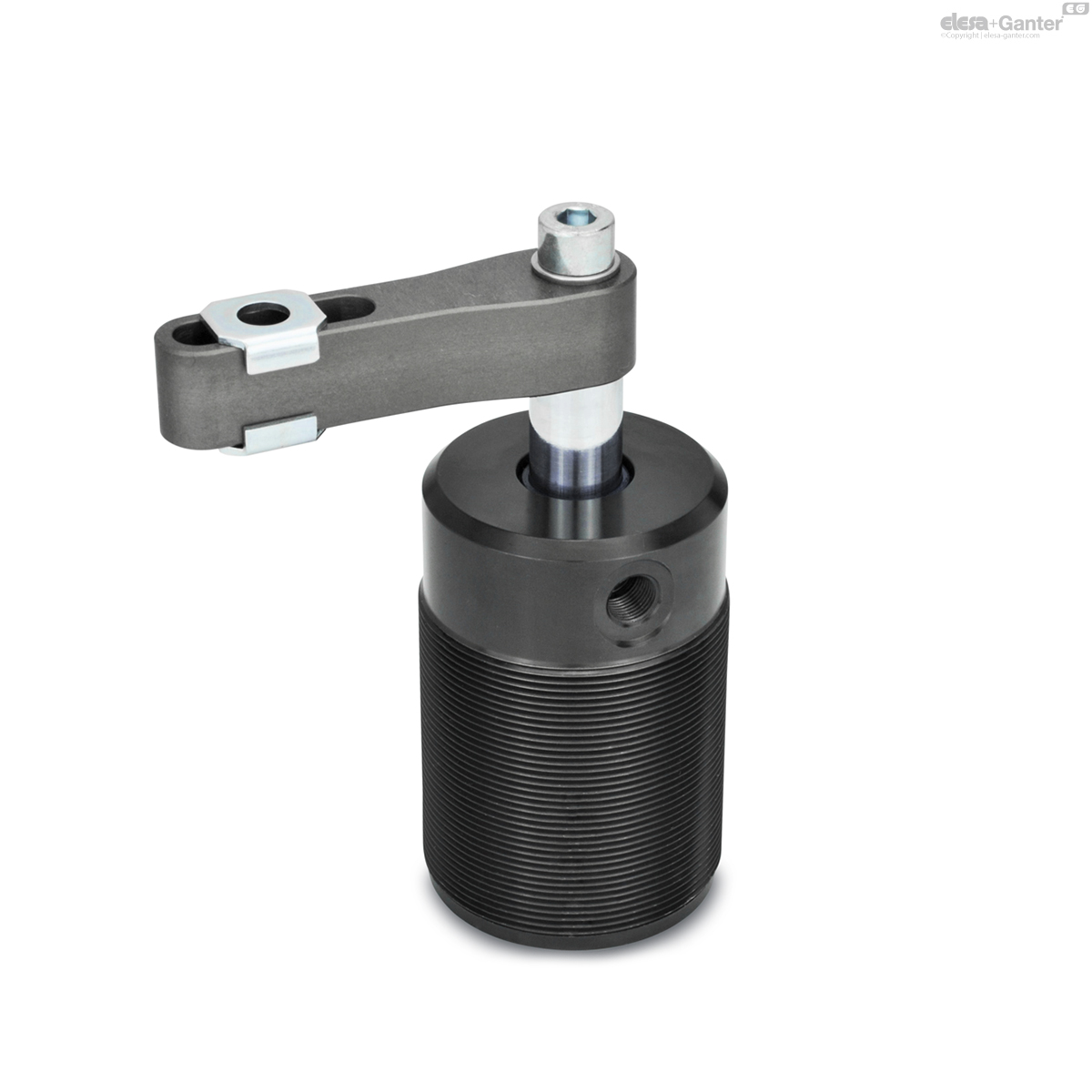

GN 876 Schwenkspanner
Lt: 1-2 Wochen Alle Größen und Varianten von GN 876
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 876-50-20-R-A
- Size
- 50
- d1
- 20
- Fs in N
- 700
- a
- 30
- b1
- 17.5
- b2
- 25
- d2
- M 65 x 1.5
- d3
- G 1/8
- h1
- 87
- h2 ≈
- 92
- h3 ≈
- 156
- k
- 17.8
- l1
- 61
- l2
- 3
- l3
- 12
- m1
- 85
- w1 clamping stroke
- 14
- w1 Stroke
- 29
- Max. tightening torque
in Nm - 35
- 950
Kennzeichen
- L: linksschwenkend
- R: rechtsschwenkend
Form
- A: Spannarm mit Langloch und 2 Flankenscheiben
- AC: Spannarm mit Langloch, 2 Flankenscheiben und GN 708.1 Andrückschraube
- B: Spannarm mit Gewindebohrung
- F: Adapterflansch
- N: ohne Spannarm
Aluminium
harteloxiert
verschleißfeste Oberfläche
doppeltwirkender Zylinder
Höchstdruck 6 bar
Zylinderschraube DIN 912
Stahl, verzinkt, blau passiviert
Unterlegscheibe ISO 7092
Stahl, verzinkt, blau passiviert
- Andrückschraube GN 708.1 Form AC
- mit Flankenscheiben
Schwenkspanner GN 876 werden dann eingesetzt, wenn die Spannstelle zum Einlegen und Entnehmen des Werkstückes nach oben hin frei zugänglich sein muss.
Die Bauform ermöglicht eine besonders platzsparende Montage. Durch das Einschraubgewinde kann der Schwenkspanner in der Höhe justiert werden.
Beim Spannvorgang erfolgt zuerst eine 90°-Schwenk-Hub-Bewegung nach unten, anschließend folgt der lineare Spannhub. Die Werkstückspannung darf nur innerhalb des Spannhubes erfolgen.
Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspannern beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.
