875-40-16-L-B
GN 875-B Spannarm mit Gewindebohrung
Lt: 1-2 Wochen Alle Größen und Varianten von GN 875
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

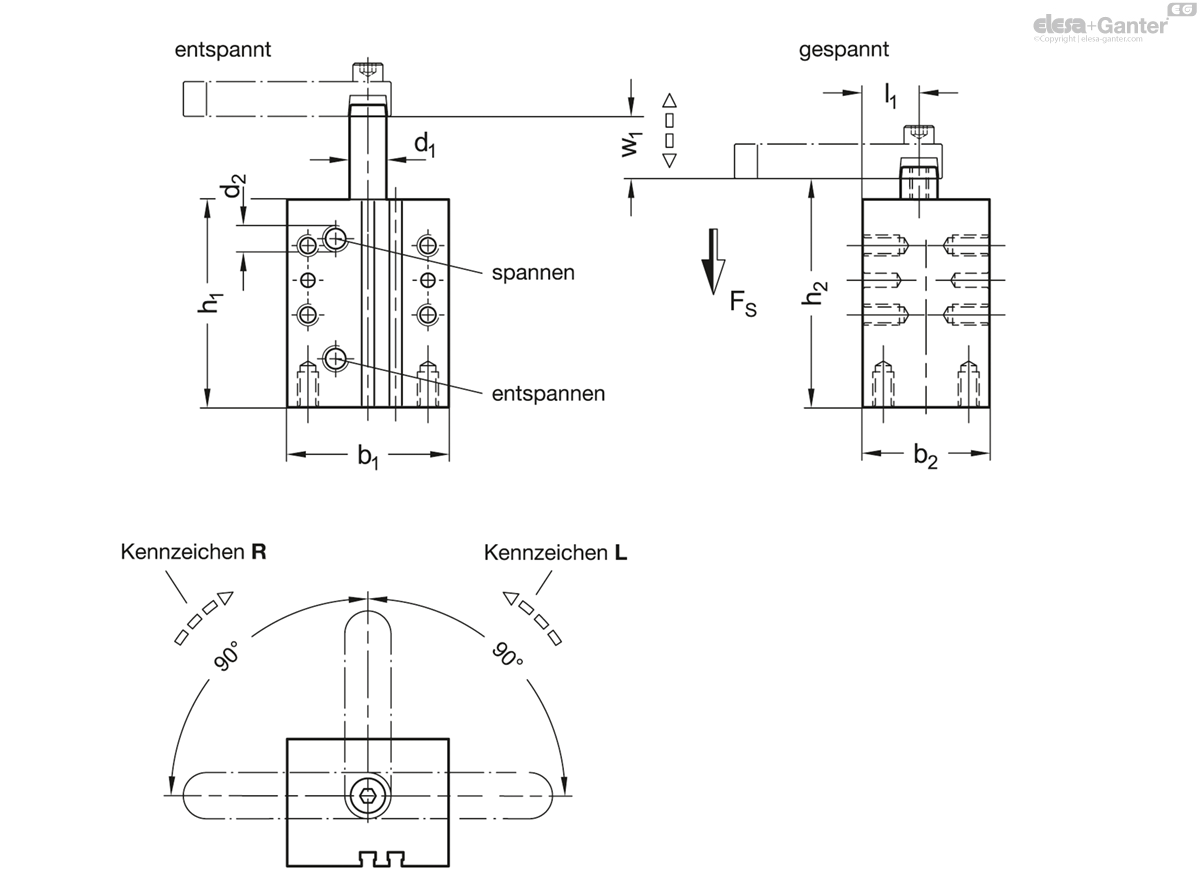

Technisches Datenblatt
Technische Daten
- Katalog
- GN 875-40-16-L-B
- Größe
- 40
- d1
- 16
- Fs in N
- 450
- b2
- 55
- b4
- 20
- d2
- G 1/8
- d3
- M 8
- h1
- 90
- h2 ≈
- 95
- l1
- 24.5
- m2
- 70
- w1 Spannhub
- 15
- w1 Hubweg
- 30
- Max. Anzugsmoment
in Nm - 18
- 1018
Kennzeichen
- L: linksschwenkend
- R: rechtsschwenkend

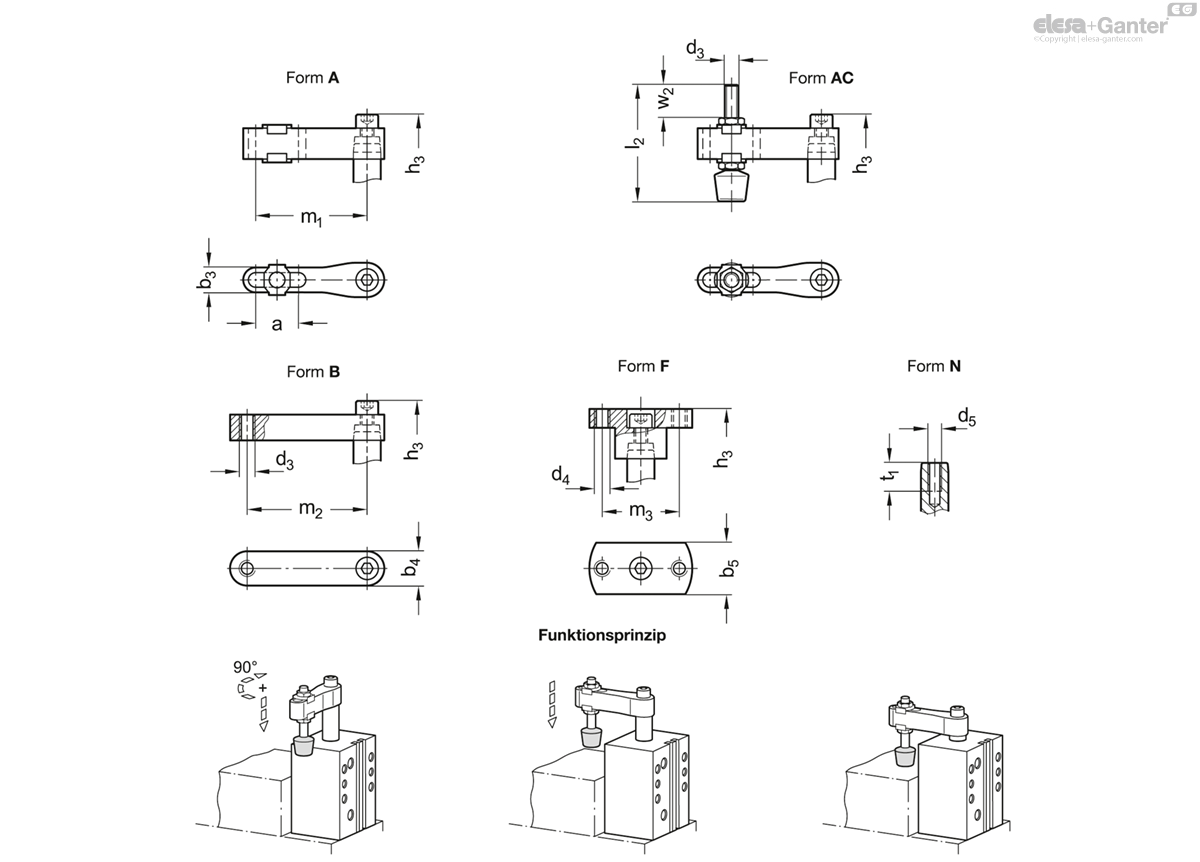

Form
- A: Spannarm mit Langloch und 2 Flankenscheiben
- AC: Spannarm mit Langloch, 2 Flankenscheiben und Andrückschraube
- B: Spannarm mit Gewindebohrung
- F: Adapterflansch
- N: ohne Spannarm
Aluminium
harteloxiert
verschleißfeste Oberfläche
doppeltwirkender Zylinder
Höchstdruck 6 bar
Zylinderschraube DIN 912
Stahl, verzinkt, blau passiviert
Unterlegscheibe ISO 7092
Stahl, verzinkt, blau passiviert
- Andrückschraube Form A
- Stahl, verzinkt, blau passiviert
- Gummi-Druckstück 85 Shore A
Schwenkspanner GN 875 werden dann eingesetzt, wenn die Spannstelle zum Einlegen und Entnehmen des Werkstückes nach oben hin frei zugänglich sein muss.
Beim Spannvorgang erfolgt zuerst eine 90°-Schwenk-Hub-Bewegung nach unten, anschließend folgt der lineare Spannhub. Die Werkstückspannung darf nur innerhalb des Spannhubes erfolgen.
Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspanner beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.
Die Schwenkspanner sind mit einem Magnetring-Kolben ausgestattet und so für eine Endlagenabfrage per Sensor vorgerüstet.
- Spannarme GN 875.2
- Spannarme GN 875.3
- Adapterflansche GN 875.4
- Sensor GN 3380
- Andrückschrauben GN 708.1
| Größe | d1 | d6 | d7 | d8 H7 | l3 | l4 | l5 | l6 | m4 | m5 | m6 | m7 | t2 | t3 | t4 | t5 ≈ |
| 16 | M 5 | M 5 | 4.5 | - | 21 | 11 | 26 | - | 31 | 51 | 21 | 13 | 15 | - | - | 4.7 |
| 20 | M 6 | M 5 | 5.5 | - | 11.5 | 17 | 24 | - | 36 | 44.5 | 22 | 20 | 20 | - | - | 5 |
| 25 | M 8 | M 6 | - | 6 | 17 | 17 | 33 | 48 | 40 | 44.5 | 30 | 20 | 15 | 10 | 10 | 4.5 |
| 32 | M 8 | M 6 | - | 6 | 18 | 18 | 40 | 55 | 45 | 51 | 30 | 30 | 20 | 15 | 15 | 6 |
| 40 | M 8 | M 8 | - | 6 | 21 | 21 | 40 | 55 | 52 | 52 | 30 | 37 | 20 | 15 | 15 | 7.5 |
| 50 | M 10 | M 8 | - | 8 | 26 | 26 | 40 | 60 | 66 | 53 | 40 | 46 | 20 | 20 | 15 | 6 |
| 63 | M 10 | M 8 | - | 8 | 30 | 30 | 40 | 60 | 80 | 53 | 40 | 60 | 20 | 20 | 15 | 7.5 |
