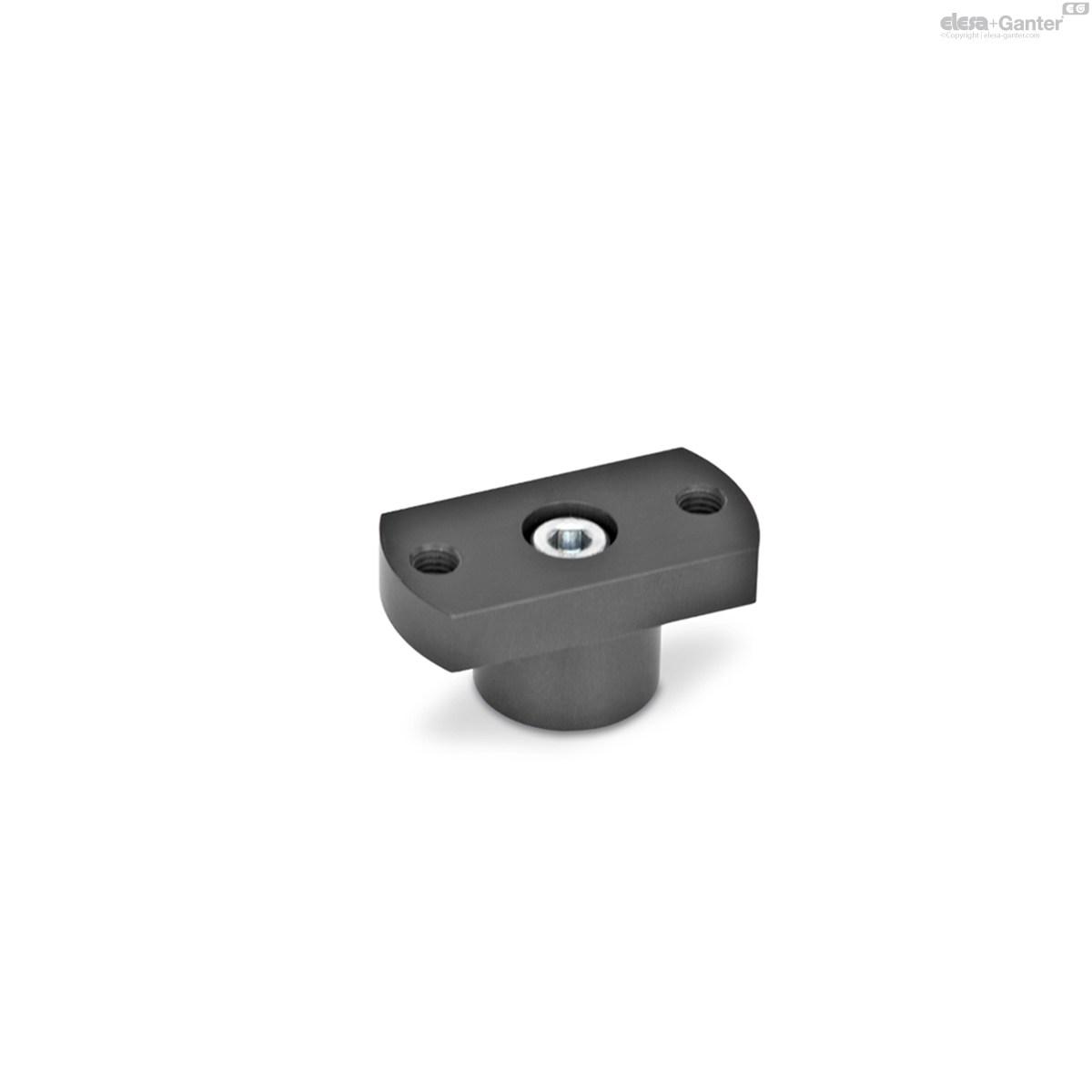

875.4-AL-16-45-HE GN 875.4 Adapterflansche

875.4-AL-16-45-HE

GN 875.4 Adapterflansche

für Schwenkspanner GN 875 / GN 876
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 875.4

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 875.4-AL-16-45-HE
für Schwenkspanner
Größe
32 / 40
d1
16
m
45
b
30
d2
M 8
d3
30
d3 ≈
30
d4
9
h1
29
d5
60
h2
9
h3
18
4
875.4-AL-16-45-HE drawing

Aluminium AL

harteloxiert HE

verschleißfeste Oberfläche

Zylinderschraube DIN 912

Stahl, verzinkt, blau passiviert

Unterlegscheibe ISO 7092

Stahl, verzinkt, blau passiviert

Adapterflansche GN 875.4 sind ausgelegt als Zubehör für Schwenkspanner GN 875/GN 876 und dienen als Adapter zur Aufnahme individueller Spannarme.

Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspannern beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.

Im Lieferumfang sind eine Zylinderschraube DIN 912 und eine Unterlegscheibe ISO 7092 zur Befestigung am Schwenkspanner enthalten.
