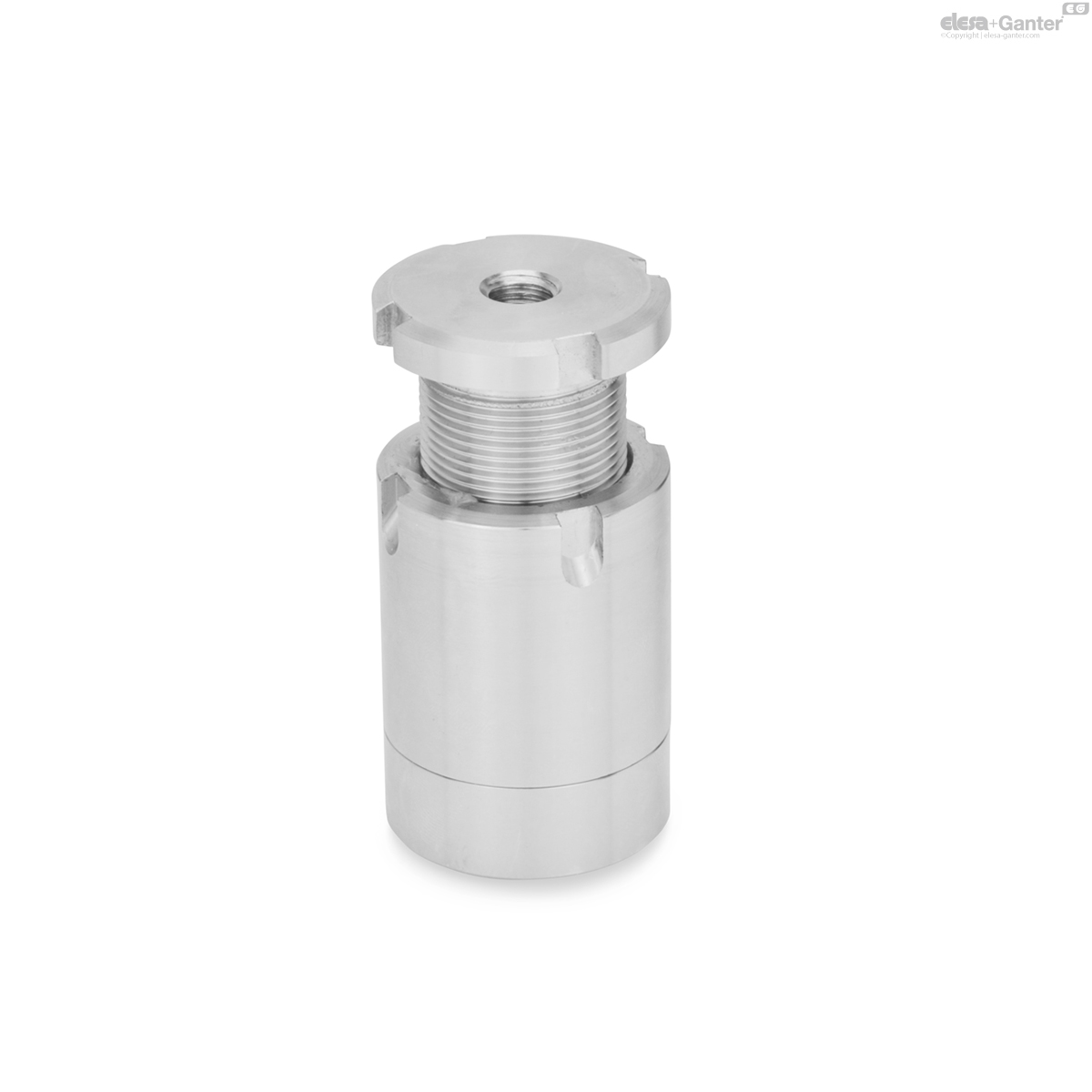

360-52-M12-80-A-NI GN 360-NI Edelstahl

360-52-M12-80-A-NI

GN 360-NI Edelstahl

Stahl / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 360

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 360-52-M12-80-A-NI
d1 Support plate d1 = d4
52
d2
M 12
h1 max.
80
d3
M 36 x 1.5
d4
52
h2 min.
61
h3 Adjustable range
19
Static load F
in kN
85
Code no. for
C-Spanner
DIN 1810-A52-55
815

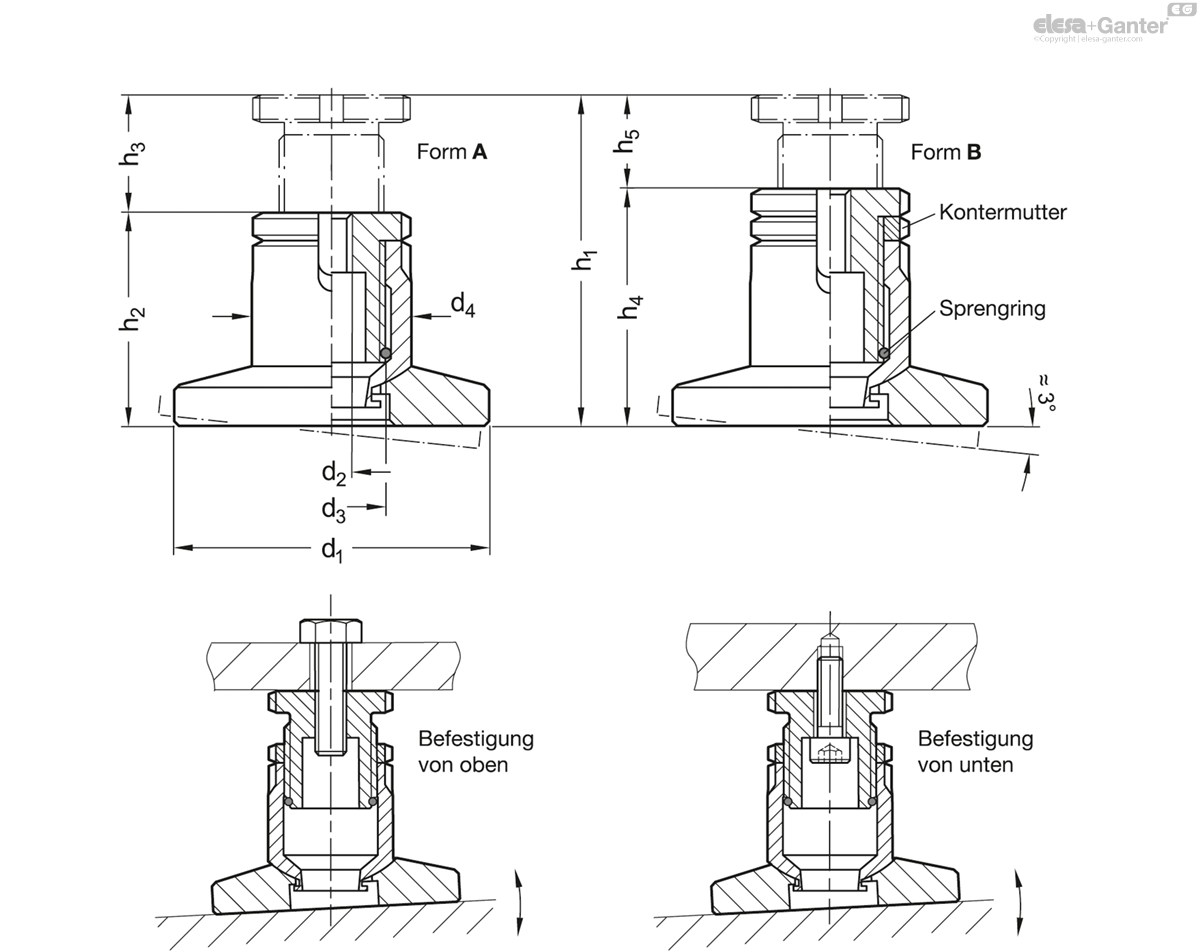

360-52-M12-80-A-NI drawing
Form
  • A: ohne Kontermutter
  • B: mit Kontermutter
Ausführung in Stahl

Stahl ST

verzinkt, blau passiviert

Ausführung in Edelstahl

Edelstahl 1.4301 NI

Ausgleich-Stellfüße GN 360 werden beim Aufstellen von Maschinen und Anlagen zum Nivellieren und zum Ausgleich eventuell auftretender Neigungswinkel eingesetzt.

Zur Befestigung von unten kann das Gewinde d2 auch als Durchgangsbohrung genutzt werden. Über das Feingewinde d3 ist ein präzise Ein- bzw. Nachstellung mittels DIN 1810Hakenschlüssel möglich. Ein Sprengring begrenzt den max. Verstellweg.

  • Hakenschlüssel DIN 1810 (Nummer siehe Tabelle)
