113.10-10-45

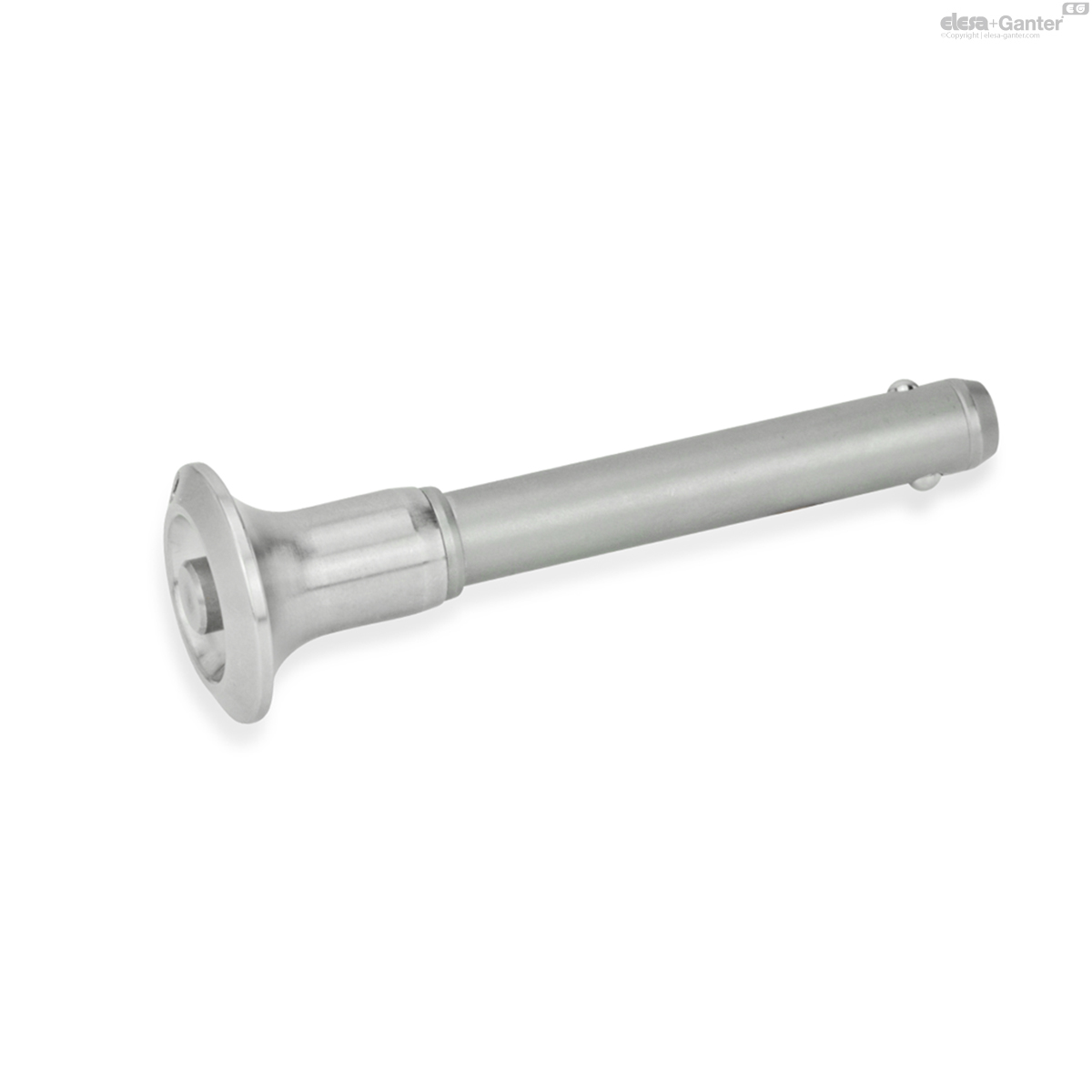

GN 113.10 Kugelsperrbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 113.10
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 113.10-10-45
- d1 -0.04/-0.08
- 10
- l1 +0.6
- 45
- d2
- 12
- d3
- 27
- d4
- 13.2
- l2 ±1
- 9.6
- l3 -0.2
- 26.8
- Aufnahme
Bohrung H11 - 10
- Last F in kN ≈
(Doppelseitige
Scherfestigkeit
gemäß DIN 50141
(Bruchfestigkeit) - 100
- 67
Stift
Edelstahl 1.4542
ausscheidungsgehärtet
Knopf, Druckbolzen
Edelstahl 1.4404 (A4)
Kugeln
Edelstahl 1.3541
Druckfeder
Edelstahl
Edelstahl nichtrostend, 1.4565
Kugelsperrbolzen GN 113.10 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Kugelsperrbolzen GN 113.10 sind extrem belastbar, der Bolzen ist aus hochfestem, gehärtetem und verschleißfestem Werkstoff.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
